12.6 Neumáticos tubeless

12.6.1 Destalonado

NO INTRODUZCA NINGUNA PARTE
DEL CUERPO ENTRE EL GRUPO DE
HERRAMIENTAS Y EL NEUMÁTICO.
DURANTE TODAS LAS OPERA-
CIONES DE MONTAJE/DESMON-
TAJE DE LOS NEUMÁTICOS,
COMPRUEBE QUE LA PRESIÓN
DE BLOQUEO DEL DISPOSITIVO
AUTOCENTRANTE SE APROXIME
AL VALOR MÁXIMO DE FUNCIO-
NAMIENTO (160 BAR - 180 BAR).
A. Bloquear la rueda sobre el mandril como se indica
en el párrafo anterior.
B. Desmontar todos los pesos de balanceado de la
llanta. Quitar la válvula y descargar el aire del
neumático.
C. Colocarse en la posición de trabajo C (Fig. 6).
D. Bajar el brazo porta-herramientas en la posición
de trabajo (trinquete de seguridad enganchado)
(Fig. 17).
COMPROBAR SIEMPRE QUE EL
BRAZO ESTE BIEN ENGANCHADO
AL CARRO.

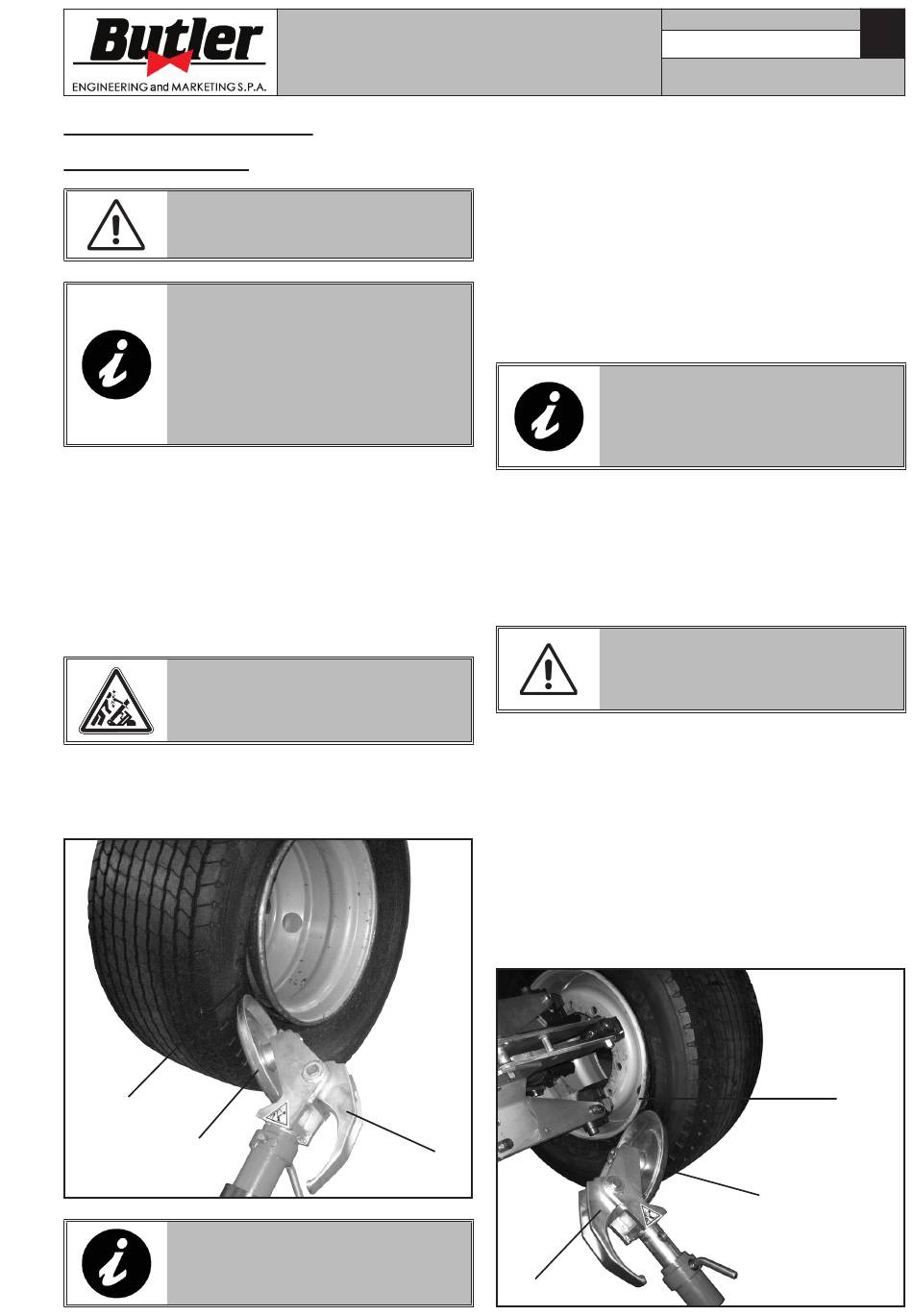

E. Posicionar como ilustra la Fig. 26 el disco desta-
lonador (Fig. 26 ref. 1) accionando el respectivo
manipulador; el perfil exterior de la llanta (Fig. 26
ref. 2) debe rozar el disco destalonado.
2
1
Fig. 26
EL DISCO DESTALONADOR DEBE
PRESIONAR EL TALÓN DEL NEU-
MÁTICO Y NO LA LLANTA.
MANUAL DE INSTRUCCIONES
USO Y MANTENIMIENTO
3
F . Girar el mandril en el sentido contrario a las agujas
del reloj y desplazar al mismo tiempo hacia aden-
tro la guía porta-herramientas para desmontar el
neumático. Seguir girando el mandril de bloqueo
lubrificando abundantemente la llanta y el talón del
neumático con un lubrificante idóneo. Para prevenir
cualquier riesgo lubrificar los talones girando en el
sentido de las agujas del reloj si se trabaja en el flanco
exterior o en el sentido contrario si se trabaja en el
interior. El avance del disco para el desmontaje del
neumático debe ser tanto más lento cuanto mayor
es la adherencia del neumático a la llanta.
UTILIZAR SOLO LUBRIFICANTE
ESPECIAL PARA NEUMATICOS.
LOS LUBRIFICANTES IDONEOS
NO CONTIENEN NI AGUA, NI HI-
DROCARBUROS, NI SILICONA.
G. Una vez levantado el talón externo, desenganchar y
levantar el brazo porta-herramienta, colocándolo en la
posición "fuera de trabajo" (Fig. 18 ref. 1); accionando
el manipulador, posicionar el brazo porta-herramienta
en el lado interior de la rueda, y luego volver a colocarlo
en la "posición de trabajo" (Fig. 17 ref. 1) bloqueán-
dolo con el específico trinquete de seguridad.
PRESTAR ESPECIAL ATENCIÓN
CUANDO SE VUELVE A COLOCAR EL
BRAZO PORTA-HERRAMIENTAS PARA
EVITAR APLASTES DE LAS MANOS.
H. Girar de 180° la cabeza porta herramienta como
indicado en el relativo párrafo, para disponer el
disco de destalonado (Fig. 27 ref. 1) contra el
borde del llanta (Fig. 27 ref. 2).
I. Colocarse en la posición de trabajo D (Fig. 6) y
repetir las operaciones descritas en los puntos
E, F hasta obtener el completo destalonado del
neumático.
Durante todas las operaciones de desmontaje del
neumático se recomienda doblar la herramienta de
gancho (Fig 26-27 ref. 3) sobre si misma para evitar
obstaculizar inútilmente las fases operativas.
3
7522-M004-1_B
Pág. 24 de 96
NAV51.15 - NAV51T.15 -
NAV51.15N
Fig. 27
2
1
E
