MI 3252 MicroOhm 100A Manejo del instrumento
Método Kelvin de cuatro hilos
Cuando se miden resistencias <20Ω se recomienda utilizar una técnica de medición de
cuatro hilos (Figura 4.5), con el fin de obtener una mayor precisión. Mediante el uso de
este tipo de configuración, la resistencia del cable de prueba no se incluye en la
medición y no es necesario calibrar y equilibrar el cable.

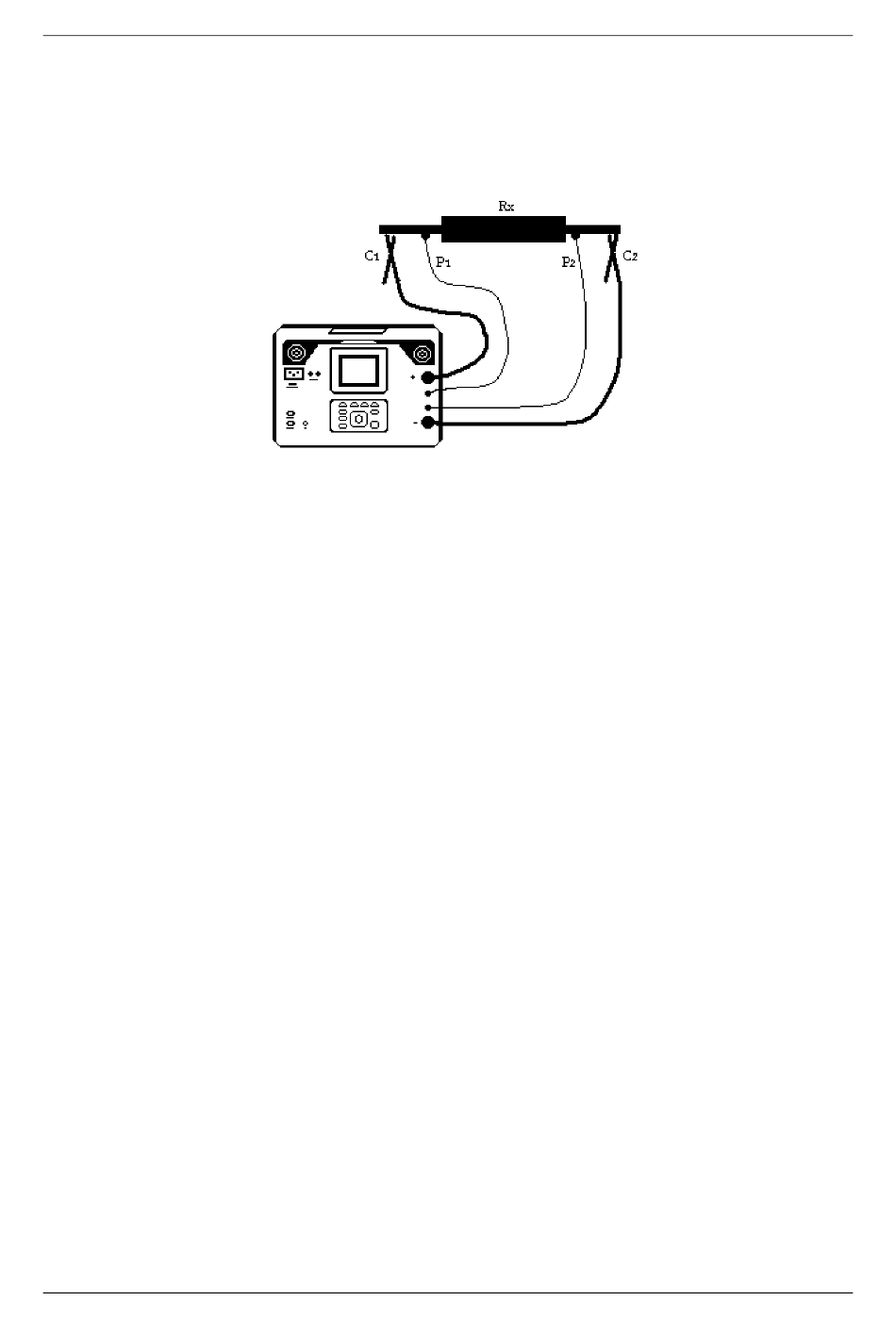

Figura 4.5: Conexión del instrumento al dispositivo medido
La corriente de medición pasa a través de la resistencia desconocida Rx utilizando los
cables C1 y C2. La colocación de estos cables no es crucial, pero debe ser siempre
fuera de los cables P1 y P2. Se mide la caída de tensión en Rx a través de P1 y P2, que
deben estar colocados exactamente en los puntos que se van a medir.
Mala conexión
La mayoría de los errores de medición están provocados por una conexión mala o
desigual del objeto comprobado. Es fundamental comprobar que los contactos del
dispositivo sometido a comprobación estén limpios y libres de óxido y suciedad. Una
conexión con una alta resistencia provocará errores, pudiendo impedir que la corriente
seleccionada fluya debido a la alta resistencia del bucle C1 - C2.
