Alambrado del Anunciador de la Serie LCD-40
Alambrado del Anunciador de la Serie LCD-40
Apéndice C

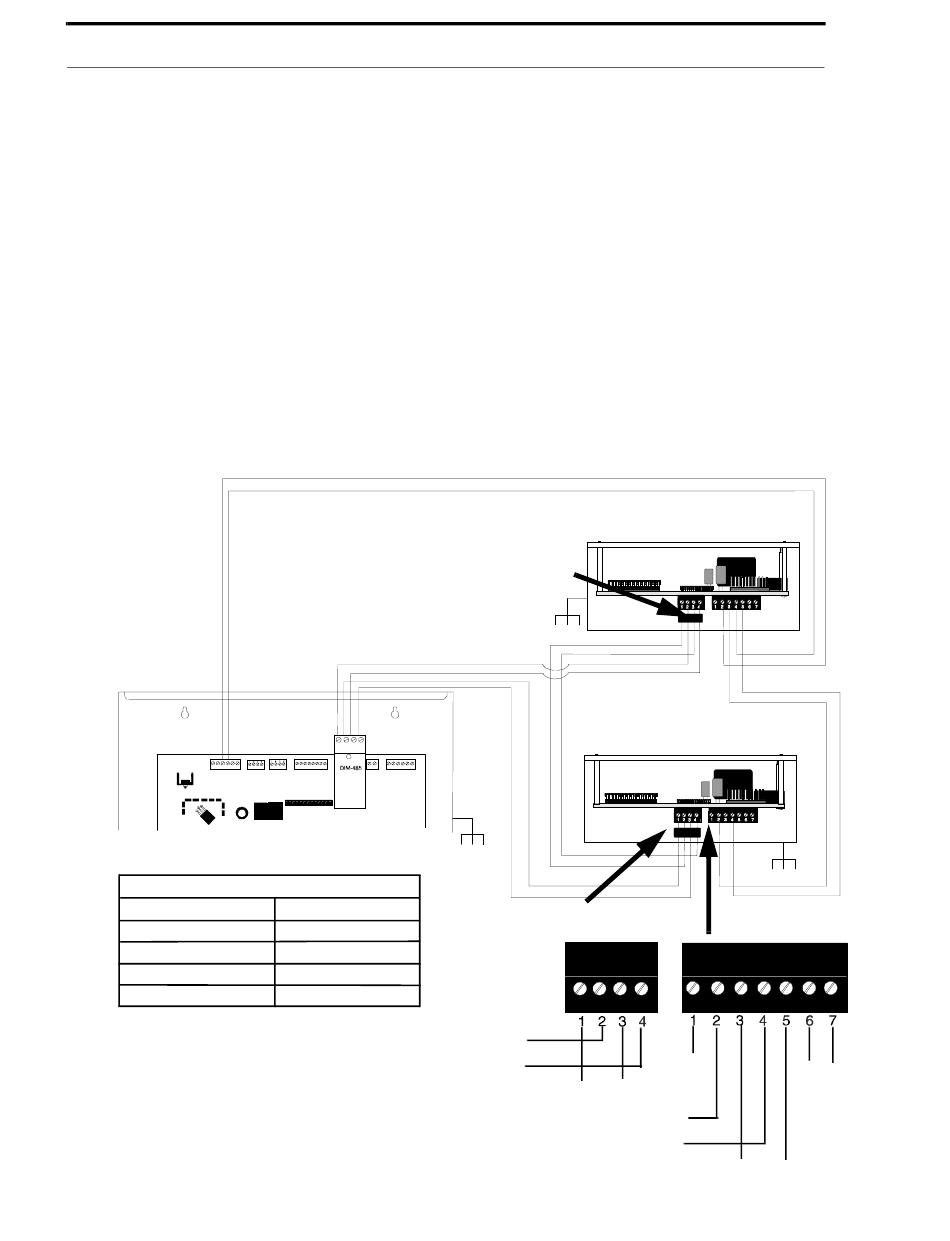

El siguiente dibujo ilustra el alambrado de dos Anunciadores Remoto de la Serie LCD-40 a un FACP del MS-9200.
Un máximo de 32 anunciadores de la Serie LCD-400 puede ser conectado a un panel de control singular. El alam-
brado del EIA-485 tiene que pasar por un núcleo de ferrita (P/N FBD-1) en cada Serie LCD-40. El dibujo muestra la
alimentación proporcionada a los anunciadores por el MS-9200. Para las aplicaciones que requieren mas de 300 mA
de energía no restablecible el MS-9200 puede proporcionar o para las localizaciones remotas, utilice la Fuente de Ali-
mentación y Cargador de Campo FCPS-24F de Fire•Lite.
El módulo interface DIM-485 es requerido cuando se está utilizando la Serie LCD-40. Entre el empate plástico, pro-
porcionado con el DIM-485, dentro del orificio localizado cerca del conector J11 en la parte superior derecha del
tablero de circuito principal. Note que los tableros de circuito viejos del MS-9200 no tiene un orificio cerca del J11,
previniendo la entrada del empate. Alinee el conector en el tablero del DIM-485 con el J11 en el tablero de circuito
principal del MS-9200 y alinee el orificio en el DIM-485 con el empate entrado dentro del tablero de circuito princi-
pal. Cuidadosamente siente el conector del DIM-485 en el conector J11 del tablero de circuito principal y presiónelo
para montar el DIM-485 en el empate.
Alambrado de la Serie LCD-40
FIGURA C-1:
Terms 3(+) & 4(-) de
24 VCD del TB4
MS-9200en un gabinete aterrizado
Conexiones del DIM-485
DIM-485
Terminal 1 - Salida (+)
Terminal 2 - Entrada (+)
Terminal 3 - Salida (-)
Terminal 4 - Entrada (+)
Notas:
1) La tabla arriba el alambrado de terminal a terminal entre el
DIM-485 y un Anunciador de la Serie LCD-40
2) Si mas de uno de la Serie LCD-40 está instalado, el alam-
brado a la Entrada (+) del Terminal 2 y la Entrada (-) del Terminal
4 del DIM-485 será desde las salidas de los terminales del ultimo
instalado de la Serie LCD-40
3) La Serie del LCD-40 tiene que tener dos resistores R120
(120ohmios) proporcionados instalados a través de los Termina-
les de entrada 2 & 4 y los Terminales de Salida 1 &3. Estos
resistores son requeridos para la igualdad de impedancia
4) Refiérase al Manual Técnico de la Serie LCD-40 Documento
#50327 para la información detallada del alambrado
Núcleo de Ferrita P/N FBD-1 Requerido
EIA-485
J11
DIM-485
3
Serie LCD-40
Núcleo de Ferrita P/N FBD-1 requerido
Terminal 2 del P1
2
Terminal 1 del P1
Terminal 4 del P1
2
Terminal 3 del P1
(+) EIA-485
(-) EIA-485
Serie LCD-40 en un gabinete aterrizado
Serie LCD-40 en un gabinete aterrizado
Entrada
(+) (-)
Salida del EIA-485
(+) 24 VCD
Entrada de
(-) 24 VCD
Documento 51003SP Rev. A1 1/21/99
Conexión
n/c
opcional del
blindado del
Aterrizado a
Tierra
(+) (-)
Salida del EIA-485
P/N: 51003SP:A1
