Accesorios
1.7.3 Cargador de Batería CHG-120F
El CHG-120F es capaz de cargar a las baterías de ácido-plomo de 25 AH a 120 AH con la versión nueva del tablero
de circuito principal del MS-9200 cual permite la inhabilitación del cargador de batería del FACP. Las baterías y el
cargador pueden ser alojados en el Gabinete de Batería BB-55F de Fire•Lite cual puede ser instalado hasta 20 pies del
panel de control. Note que cuando este utilizando el BB-55F para alojar al cargador y a las baterías, una batería de
25 AH como máximo puede ser acomodada. Para las baterías de mas Amperios-Hora, utilice múltiples BB-55Fs.
Refiérase al Manual del CHG-120F para información adicional.
! PRECAUCIÓN: No aplique la energía CA o las baterías hasta que el sistema sea alambrado por completo y este
listo para ser probado. Ajuste el interruptor de Selección de Voltaje (SW1) del CHG-120F para que iguale el voltaje
de la fuente de alimentación CA (120VCA o 240 VCA). Con el disyuntor apagado en el panel de distribución de
energía principal, conecte los alambres de la energía CA al TB1 del CHG-120F como es mostrado debajo.
Conecte el CHG-120F al MS-9200 como es mostrado. Corte el Puente JP1 en las versiones nuevas del tablero de cir-
cuito principal del MS-9200 para inhabilitar al cargador de la batería del FACP cuando este utilizando el CHG-120F.
Conecte las baterías al CHG-120F pero no conecte el cable de Interconexión de la Batería hasta que el sistema este
listo para ser probado.

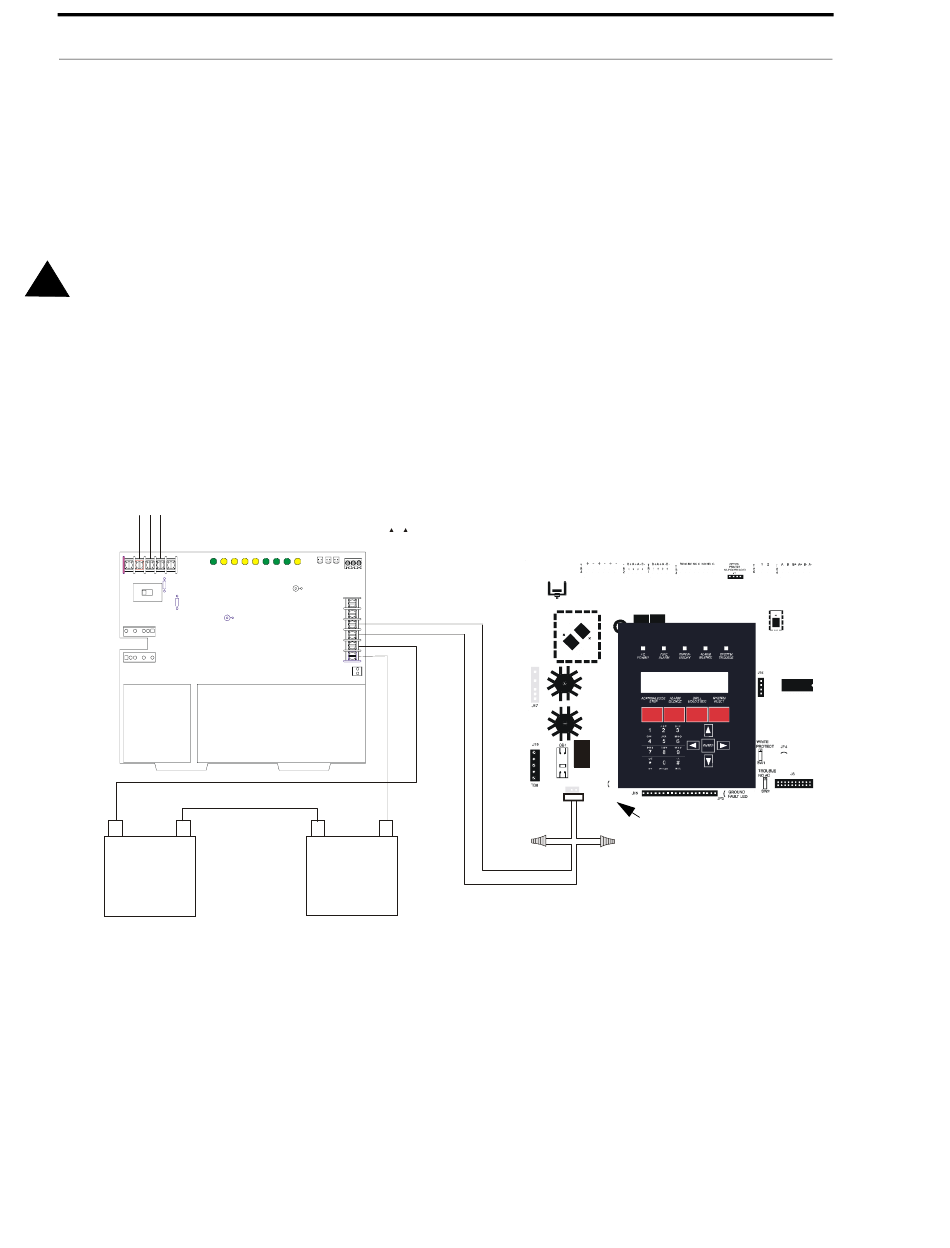

Cargador de Baterías CHG-120F (Requiere el Gabinete de Batería BB-55F)
FIGURA 1-2:
(QWUDGD GH OD (QHUJtD &$
%
&DEOH GH ,QWHUFRQH[LyQ GH OD %DWHUtD
±

 $+
 9
22
+DFLD HO (TXLSR
$X[LOLDU
±

±
7%

±

&DUJDGRU
±

 $+
 9
6DOLGD
6DOLGD

-
- +
Corte los alambres del cable de la batería del
MS-9200 conectado al J3.
Utilice las tuercas para conectar al alambre
Documento 51003SP Rev. A1 1/21/99
6<67(06 $// 1250$/
  $ 021
-3
Corte el JP1 para inhabilitar al cargador
de las baterías del MS-9200.
P/N: 51003SP:A1
