Mantenimiento, diagnóstico ...

7.3 Tipos de advertencias y alarmas

Advertencias
Se emite una advertencia cuando un estado de alarma es
inminente o cuando se da una condición de funciona-
miento anormal que puede conllevar una alarma en el
convertidor de frecuencia. Una advertencia se elimina por
sí sola cuando desaparece la causa.
Alarmas
Desconexión
Una alarma se emite cuando el convertidor de frecuencia
se desconecta, es decir, cuando el convertidor de
frecuencia suspende el funcionamiento para evitar daños
en el convertidor de frecuencia o en el sistema. El motor
se pone en punto muerto hasta que se para por inercia. La
lógica del convertidor de frecuencia continúa funcionando
y monitorizando el estado del convertidor de frecuencia.
Una vez solucionada la causa del fallo, podrá reiniciarse el
convertidor de frecuencia. A continuación, estará listo de
nuevo para su funcionamiento.
Reinicio del convertidor de frecuencia tras una
desconexión / un bloqueo por alarma.
Una desconexión puede reiniciarse de 4 modos:
•
Pulse [Reset] en el LCP
•
Con un comando de entrada digital de reinicio
•
Con un comando de entrada de reinicio de
comunicación serie
•
Con un reinicio automático
Bloqueo por alarma
Se conecta de nuevo la potencia de entrada. El motor se
pone en punto muerto hasta que se para por inercia. El
convertidor de frecuencia continúa monitorizando el
estado del convertidor de frecuencia. Desconecte la
potencia de entrada del convertidor de frecuencia, corrija
la causa del fallo y reinicie el convertidor de frecuencia.
Pantallas de advertencias y alarmas
•
Se muestra una advertencia en el LCP junto con
el número de advertencia.
•
Una alarma parpadea junto con el número de
alarma.
Status
0.0Hz
Earth Fault [A14]
Auto Remote Trip

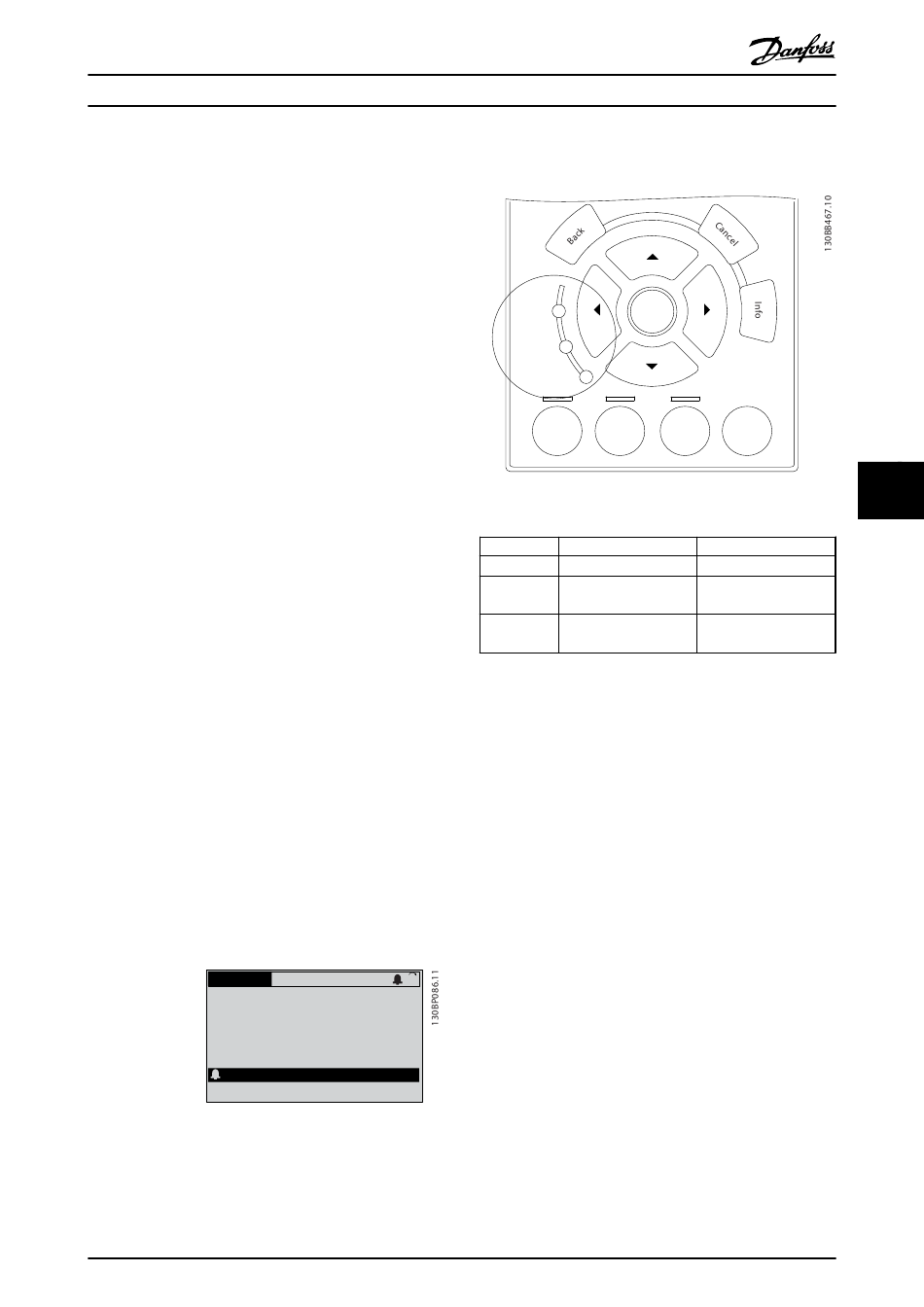

Ilustración 7.2 Ejemplo de pantalla de alarma
Manual de funcionamiento VLT
1(1)
0.000kW 0.00A
0.0Hz
0
MG20MA05 - Rev. 15-01-2014
®
AQUA Drive FC 202
Además del texto y el código de alarma en el LCP, hay tres
luces indicadoras de estado.
OK
On
Warn.
Alarm
Hand
Off
on
Ilustración 7.3 Luces indicadoras del estado
LED de advertencia
Advertencia Encendido
Alarma Off
Bloqueo por Encendido
alarma
Tabla 7.4 Descripción de las luces indicadoras del estado

7.4 Lista de Advertencias y Alarmas

La información sobre advertencias / alarmas que se incluye
a continuación define la situación de cada advertencia /
alarma, indica la causa probable de dicha situación y
explica con detalle la solución o el procedimiento de
localización y resolución de problemas.
ADVERTENCIA 1, 10 V bajo
La tensión de la tarjeta de control está por debajo de 10 V
desde el terminal 50.
Elimine la carga del terminal 50, ya que la fuente de
alimentación de 10 V está sobrecargada. Máx. 15 mA o
mínimo 590 Ω.
Esta situación puede estar causada por un cortocircuito en
un potenciómetro conectado o por un cableado incorrecto
del potenciómetro.
Resolución del problema
Retire el cableado del terminal 50. Si la advertencia se
borra, el problema es del cableado personalizado. Si la
advertencia no se borra, sustituya la tarjeta de control.
Auto
Reset
on
LED de alarma
Off
Encendido
(parpadeando)
Encendido
(parpadeando)
