Instalación eléctrica
1
9
10
L1
L2
L3
PE

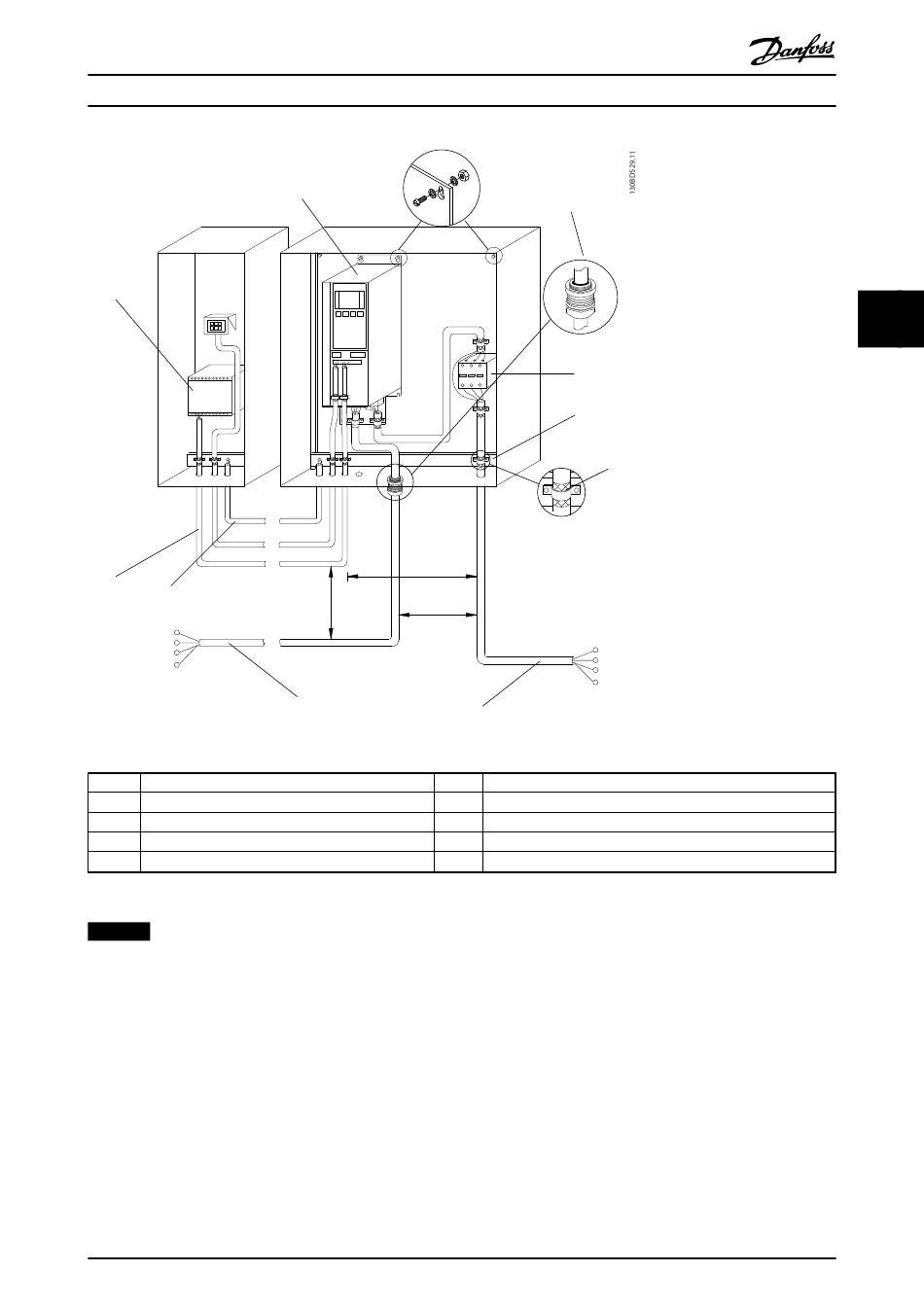

Ilustración 4.2 Conexión-eléctrica conforme a EMC
1 PLC
2 Convertidor de frecuencia
3 Contactor de salida
4 Raíl de tierra (toma de tierra)
5 Aislamiento de cable (pelado)
Tabla 4.1 Leyenda de la Ilustración 4.2
AVISO!
¡INTERFERENCIA EMC!
Utilice cables apantallados para el cableado de control y de motor y cables independientes para la potencia de entrada,
el cableado del motor y el cableado de control. No aislar los cables de control, del motor o de potencia puede provocar
un comportamiento inesperado o una reducción del rendimiento. Se requiere un espacio libre mínimo de 200 mm
(7,9 in) entre los cables de control, del motor y de potencia.
