NF100
UBICACIÓN DE LOS CARENADOS

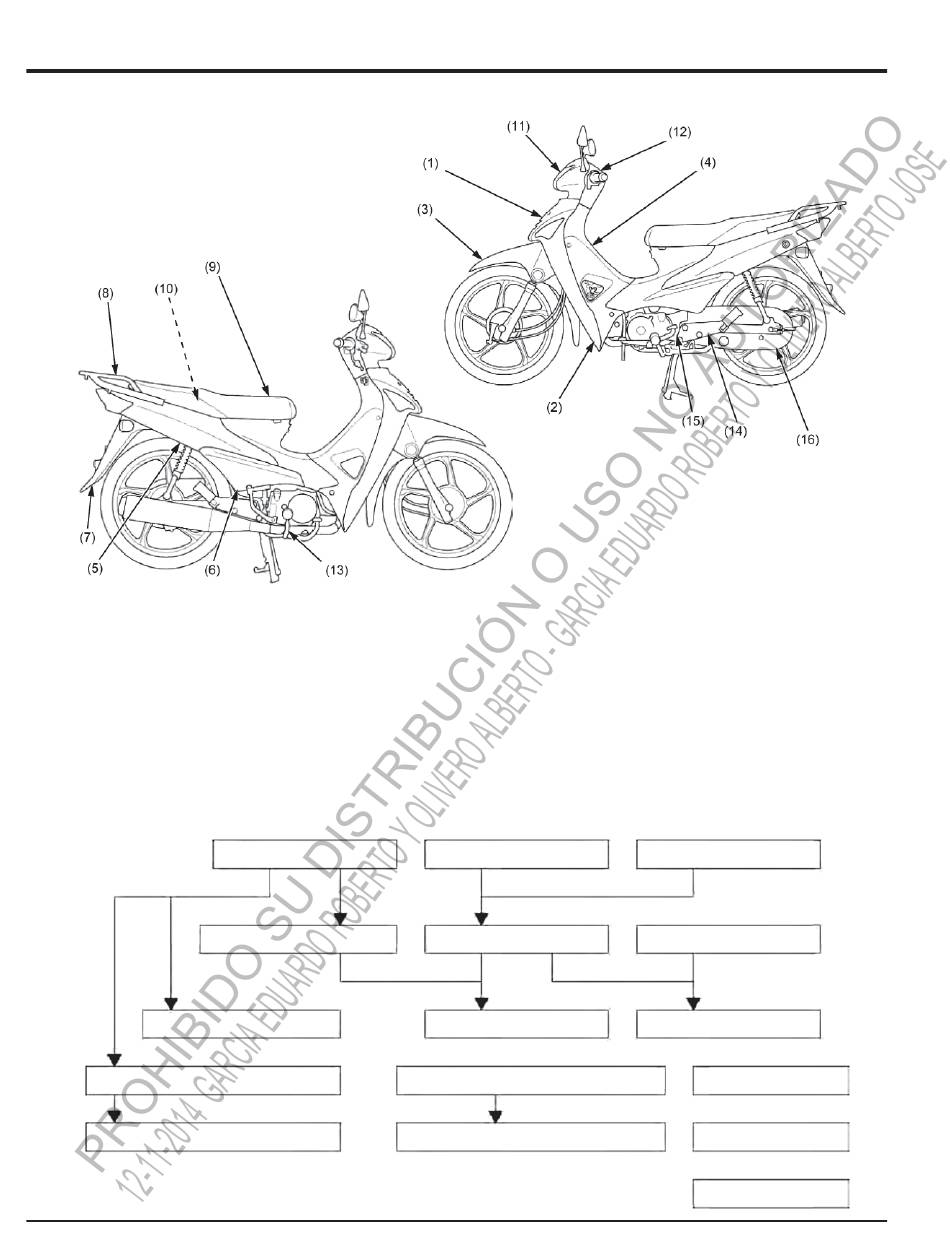

TABLA DE REMOCIÓN DE LOS CARENADOS
• Esta tabla muestra la secuencia de remoción de las tapas del chasis, por medio de la flecha.
(1) Tapa superior delantera (página 2-4)
(2) Tapa lateral del tubo principal (página 2-6)
(3) Guardabarros delantero (página 2-5)
(4) Tapa del tubo principal (página 2-10)
(5) Tapa del cuerpo (página 2-8)
(6) Tapa lateral derecha (página 2-7)
(7) Guardabarros trasero (página 2-12)
(8) Agarradero trasero (página 2-10)
(9) Asiento (página 2-11)
(2) TAPA LATERAL DEL TUBO
PRINCIPAL
(3) GUARDABARROS DELANTERO
(11) TAPA DELANTERA DEL MANUBRIO
(12) TAPA TRASERA DEL MANUBRIO
2-2
(1) TAPA SUPERIOR FRONTAL
CHASIS/CARENADOS/SISTEMA DE ESCAPE
(10) Caja de utilidades (página 2-11)
(11) Tapa delantera del manubrio (página 2-13)
(12) Tapa trasera del manubrio (página 2-15)
(13) Barra del descansapie (página 2-18)
(14) Soporte de la barra del descansapie (pasajero) (página 2-19)
(15) Tapa trasera izquierda de la carcasa del motor (página 2-19)
(16) Protector de la cadena (página 2-20)
(6) TAPA LATERAL DERECHA
(5) TAPA DEL CUERPO
(4) TAPA DEL TUBO PRINCIPAL
(14) SOPORTE DEL DESCANSAPIE (PASAJERO)
(15) TAPA TRASERA DE LA CARCASA DEL
MOTOR IZQUIERDA
(8) AGARRADERO TRASERO
(10) CAJA DE UTILIDADES
(7) GUARDABARROS TRASERO
(9) ASIENTO
(13) BARRA DEL
DESCANSAPIE
(16) PROTECTOR DE LA
CADENA
