Matrix Electrónica – MTX‐Router‐Titan
ESCENARIO EJEMPLO 2.10
Acceso a los datos de un contador eléctrico a través de llamada GSM de datos (Iberdrola, Endesa,
...) y también a través de GPRS dando prioridad a la llamada de datos GSM de la compañía. En

paralelo acceso remoto a un analizador de redes con puerto Ethernet, mediante modbus TCP.

Detalles del escenario ejemplo:

Se necesita dar conectividad a Internet a un analizador de redes que tiene puerto Ethernet.
Debe poderse acceder remotamente a él a través del puerto TCP 502, ya que es un
contador Modbus TCP. La dirección IP de LAN del contador es 192.168.1.70

Por otro lado se dispone de un contador eléctrico con puerto RS232 que funciona a 9600bps
8n1.
transparente GPRS – RS232. para dicha pasarela se usará el puerto TCP 20010.

A dicho contador eléctrico también debe poder acceder la operadora eléctrica (Endesa /
Iberdrola) mediante una llamada típica de datos GSM (CSD). Cuando acceda la operador la
conexión GPRS quedará suspendida hasta que finalice la llamada.

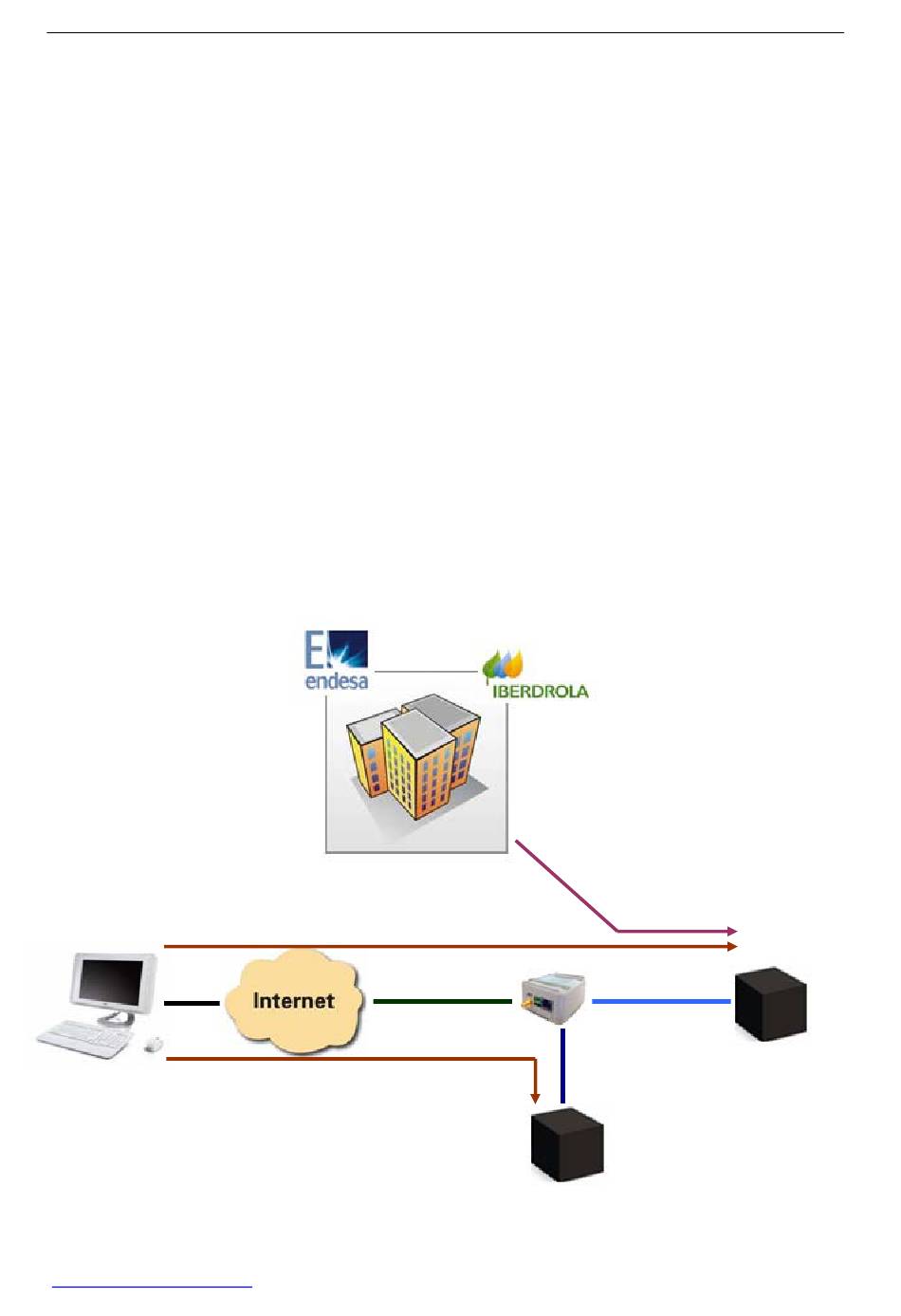

Solución :
Acceso al contador a través de Internet, mediante GPRS
ADSL
Acceso al analizador de redes a través de Internet,
mediante GPRS
http://www.mtxm2m.com
Sujeto a cambios sin previo aviso
A los datos de dicho contador se pretende acceder mediante una pasarela
Router MTX-Router-Titan-3G-mini
GPRS
Analizador de redes modbus TCP
con puerto Ethernet
Manual de usuario ‐ Rel3.00.3.09
Acceso al contador por
Llamada GSM
RS232
MTX-Router-
Titan-3G
Contador eléctrico con
puerto RS232/485
Ethernet
Página 163
