ESCENARIO EJEMPLO 2.9
Acceso a los datos de un contador eléctrico a través de llamada GSM de datos (Iberdrola, Endesa,
...) y también a través de Internet usando un router ADSL ya existente, dando prioridad a la llamada
de datos GSM de la compañía.
Detalles del escenario ejemplo:

Se necesita poder acceder remotamente a los datos de un contador eléctrico. Dicho
contador eléctrico cuenta con un puerto serie RS232 funcionando a una velocidad de 9600 y
8N1.

A dicho contador se pretende poder acceder en tiempo real y de manera continua utilizando
una conexión a Internet ya disponible en la empresa donde está instalado el contador. Es
decir, se aprovechará el router ADSL del cliente que cuenta con dirección IP pública fija
para poder acceder a los datos del contador.

Datos del Router ADSL:
El puerto TCP a usar (y al que se configurará con NAT) es el 20010

También deberá poder acceder al contador eléctrico la compañía pertinente (Iberdrola,
Endesa, ...) a través de una llamada GSM de datos. Dicha llamada de datos debe tener
prioridad sobre la conexión IP realizada a través del router ADSL. Esto es, en caso de
entrar una llamada GSM, debe paralizarse el acceso por Ethernet y atender la llamada
GSM. Una vez finalizada la llamada GSM por parte de la compañía eléctrica, debe
restaurarse la conexión Ethernet.


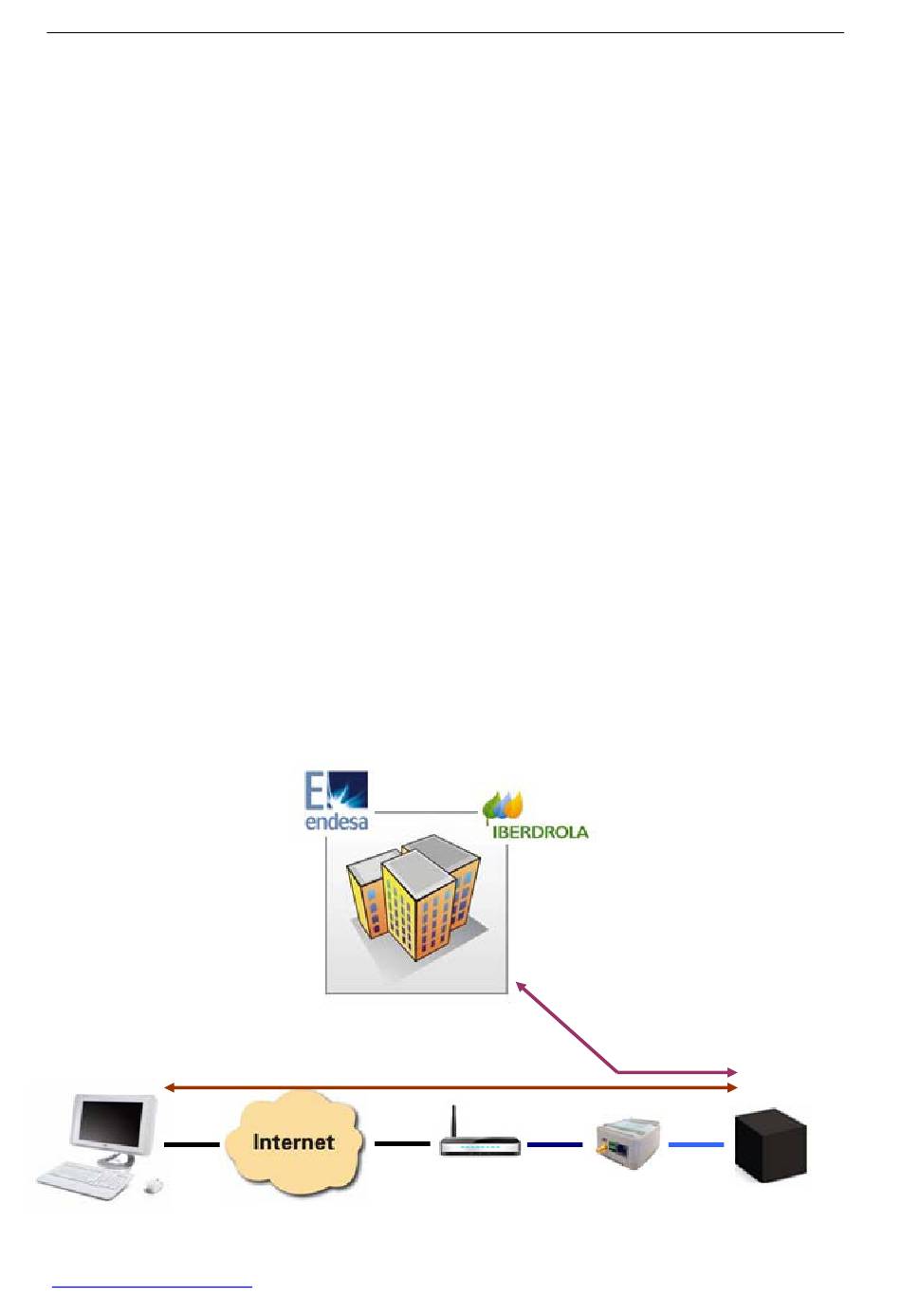

Solución : Router MTX-Router-Titan-3G-mini
Acceso al contador a través de Internet, aprovechando
un router ADSL existente
ADSL
http://www.mtxm2m.com
Sujeto a cambios sin previo aviso
Dirección IP pública 200.1.2.3. Dirección IP de LAN 192.168.1.1.
ADSL
Router ADSL
IP Pública
200.1.2.3
Manual de usuario ‐ Rel3.00.3.09
Acceso al contador por
Llamada GSM
Ethernet
IP LAN
MTX-Router-
192.168.1.1
Titan-3G
192.168.1.2
RS232
Contador eléctrico con
puerto RS232/485
