6 Instalación

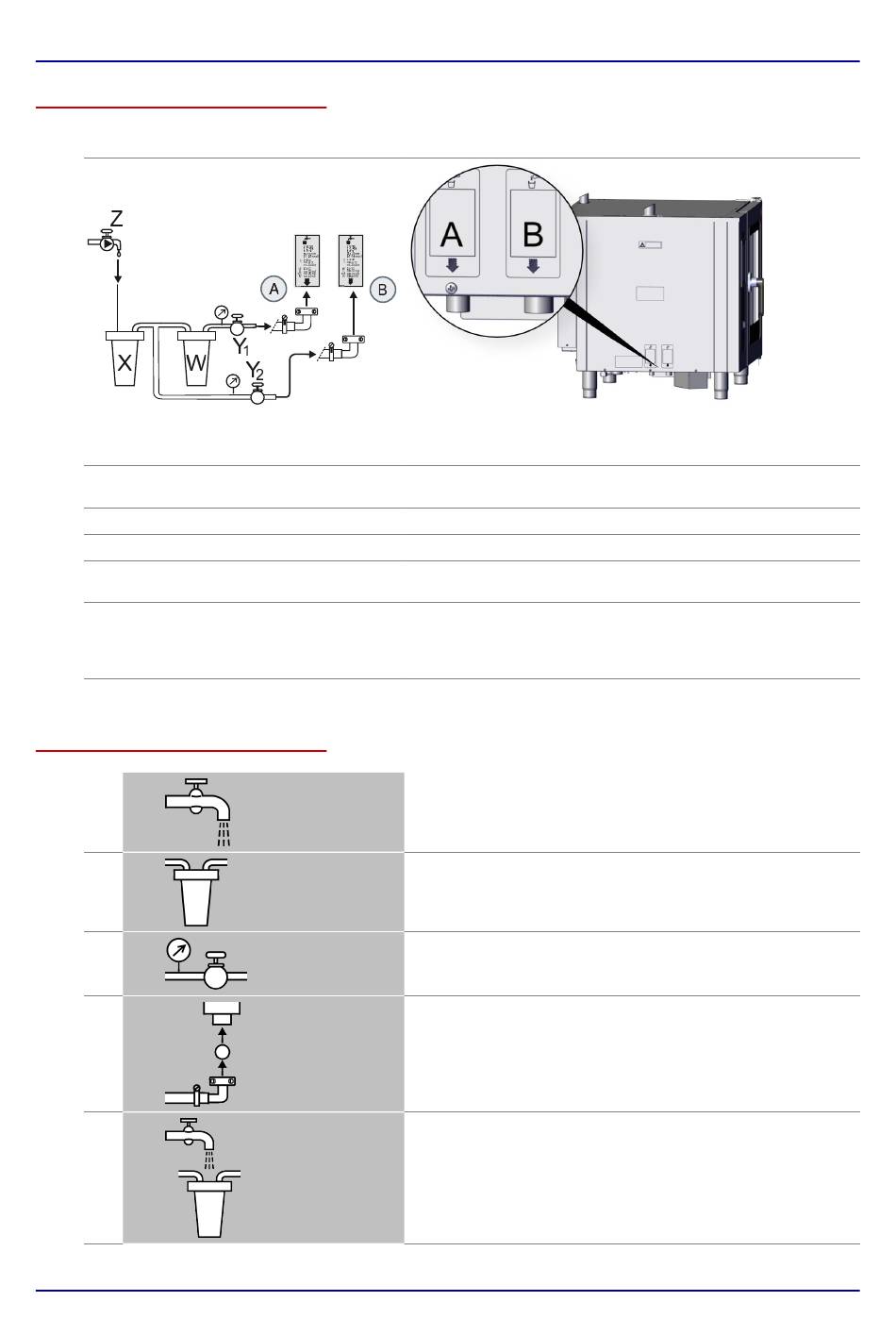

Esquema de conexiones con tratamiento del agua
Esquema de conexiones
Pos.
Denominación
Conexión de agua para inyec‐
A
ción de agua
Conexión de agua para limpieza Calidad del agua, véase 'Datos técnicos' en la página 59
B
Tubería de agua del cliente
Z
Filtro de sedimentos 0.08 mm
X
Sistema de tratamiento del agua
W
para ablandar el agua hasta la
calidad de agua blanda requeri‐
da
Dispositivos de cierre
Y
/Y
1
2
Instalar la alimentación de agua conforme al esquema de conexiones
1.
2.
3.
4.
5.
Manual de instalación
Conexiones del aparato
Explicación
Calidad del agua, véase 'Datos técnicos' en la página 59
Calidad del agua: Agua potable
En el caso de estar muy sucia el agua deberá instalarse
un filtro de sedimentos de 0.08 mm.
Recomendación: Cartucho de desalinización parcial
Llaves de agua
Lave la conexión de agua de la tubería de agua del clien‐
te (Z).
Instale el filtro de sedimentos (X) y, dado el caso, un sis‐
tema de tratamiento del agua (W).
Instale para cada aparato un dispositivo de cierre propio
(Y o Y
/Y
).
1
2
Conecte el aparato de acuerdo con el 'Plano de conexio‐
nes' en la página 63.
Lave el filtro de sedimentos bajo agua corriente.
