5 Colocación
Espacio básico requerido
¡Para el manejo seguro del horno mixto, especialmente para la manipulación segura de los alimentos
calientes, delante de los aparatos se requiere bastante más espacio del espacio requerido indicado!
Para la distancia realmente necesaria entre el lado superior del horno mixto y el techo de la sala, ob‐
serve el tema 'Sistemas adyacentes' en la página 28.
Para la accesibilidad por parte del servicio técnico generalmente se recomiendan unas distancias más
grandes de la pared.
En el lugar de instalación no deben taparse, desajustarse o bloquearse las siguientes piezas (véase
'Estructura y función del horno mixto' en la página 10):
Tubo de salida de aire en el lado superior del aparato
■
Tubo de ventilación en el lado superior del aparato
■
Espacio requerido - Ancho y profundidad

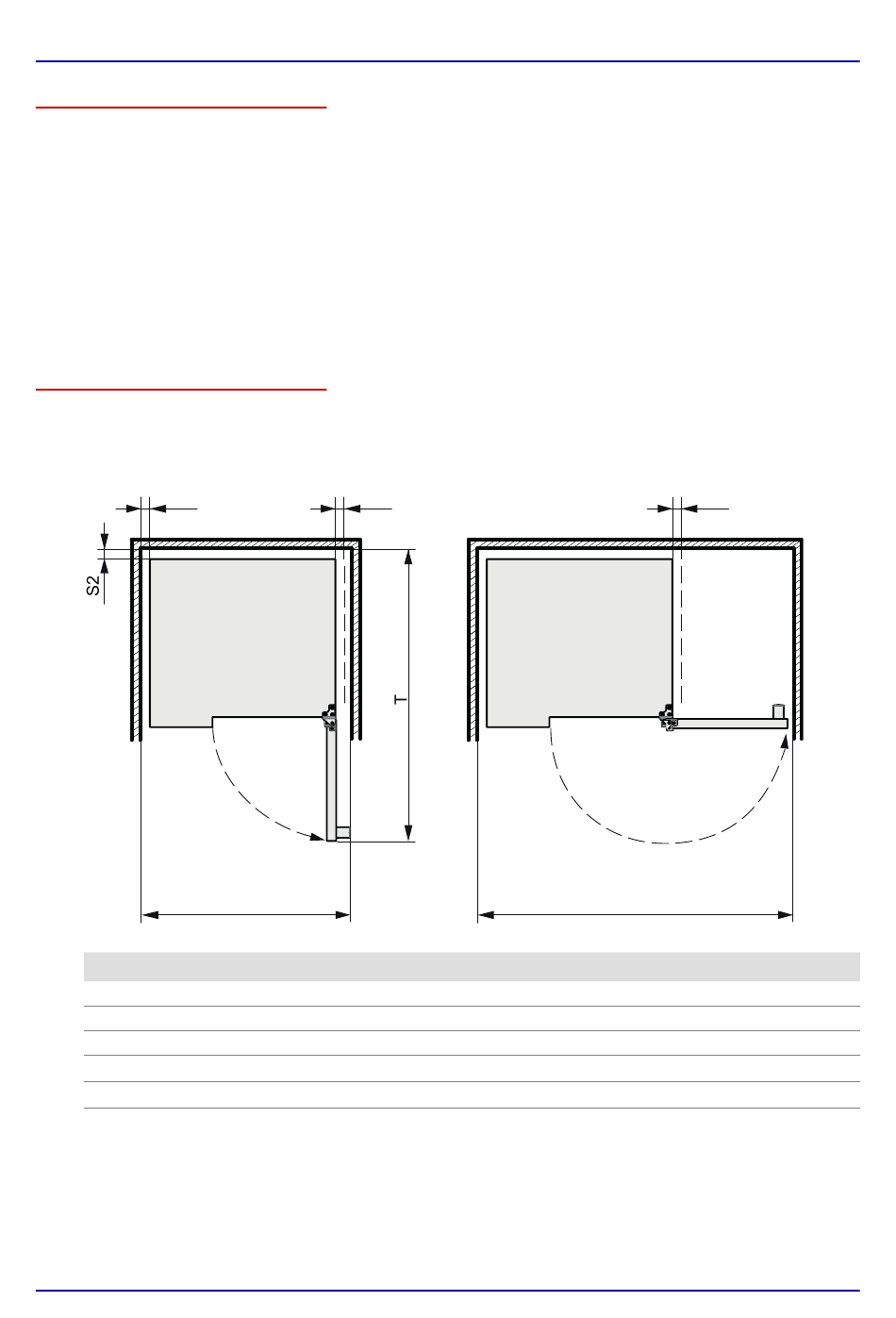

El gráfico y la tabla siguientes muestran el espacio requerido del aparato para diferentes situaciones
de montaje y funcionamiento, así como las distancias mínimas horizontales de paredes y superficies
contiguas. Deberán cumplirse en todo caso las distancias de seguridad en los lados izquierdo, dere‐
cho y posterior.
S1
Significado
B1 Espacio requerido (ancho), puerta del aparato abierta 90°
B2 Espacio requerido (ancho), puerta del aparato abierta 180°
T
Espacio requerido (profundidad) al abrir la puerta del aparato
S1 Distancia de seguridad, lado izquierdo
S2 Distancia de seguridad, lado posterior
S3 Distancia de seguridad, lado derecho
Manual de instalación
S3
90°
B1
180°
30
S3
B2
[mm]
1019
[mm]
1512
[mm]
1399
[mm]
50
[mm]
45
[mm]
50
