Sombras
Las sombras se crean alrededor de áreas donde el haz ultrasónico no puede 'ver'. Esas áreas
incluyen los huecos del fondo, o los lugares al lado de rocas y cornisas, donde los ecos intensos
devueltos de las rocas oscurecen los ecos débiles de la presa y pueden también crear una traza
de fondo doble. Ver a continuación un ejemplo de pantalla Sonar en entorno similar. Una traza
de fondo doble se muestra en pantalla.
Cuando está buscando una presa con una frecuencia gran ángulo 50 kHz, tener en cuenta las
sombras ampliadas. Usar una alta frecuencia 200 kHz en áreas que tiene rocas y cornisas puesto
que esa frecuencia reduce considerablemente el efecto de la sombra.

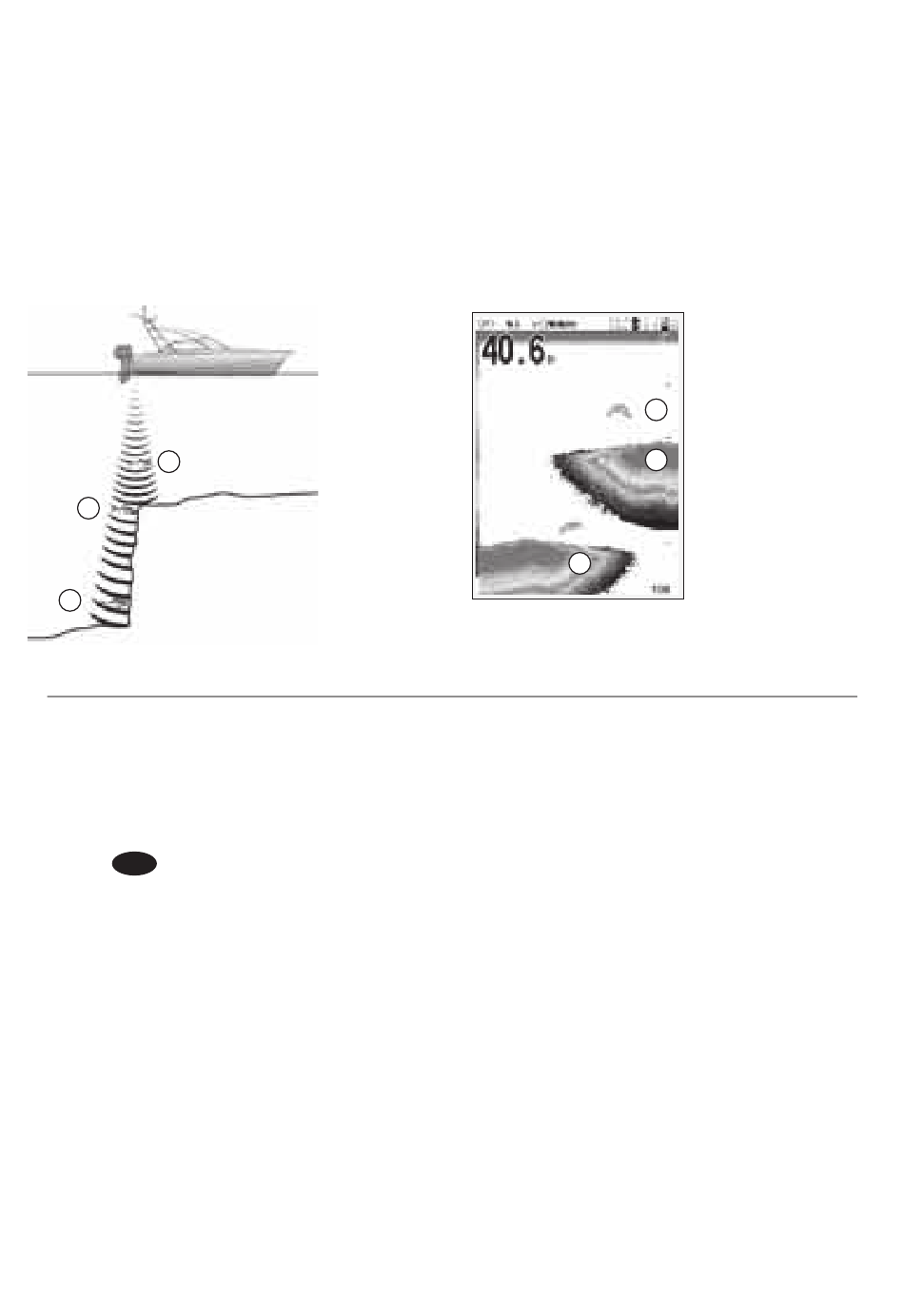

Ejemplo de sombras
A
B
A la presa está visible en pantalla
B
A
9-3 Exploración de frecuencia Simple y Dual
Frecuencias Sonar
El instrumento dispone de dos frecuencias
sonar, 200 kHz y 50 kHz. Para seleccionar la
frecuencia sonar que desea usar:
1 Ir a la pantalla Sonar (ver párrafo 10).
, seleccionar Frequency
2 Pulsar
MENU
(frecuencia) y seleccionar 200 kHz,
50 kHz,o Mixed (mezclado).
Cuando usar 200 kHz
La frecuencia 200 kHz es especialmente
adecuada para un uso en aguas poco y
medianamente profundas, típicamente
inferiores a 150m (500 pies) y mientras se
navega con velocidad.
Con 200 kHz, el cono estrecho reduce
cualquier turbulencia causadas por burbujas
de aire.
La frecuencia de 200 kHz genera un impulso
de definición más alta, el cúal produce poca
sombra y devuelve un detalle excelente
sobre una pequeña área de fondo. Por
39
la presa está escondida por ecos
intensos fuera del fondo y se
muestra en la pantalla.
Pantalla Sonar de la misma área
A
consiguiente, ofrece una capacidad de
diferenciación de fondo excelente, y es
particularmente buena para mostrar presas
individuales, e incluso el habitat del fondo.
Cuando usar 50 kHz
La frecuencia 50 kHz es particularmente
adecuada para usar en aguas profundas,
tipicamente superiores a 150m (500 pies).
Con 50 kHz, el cono cubre un área de fondo
aproximadamente cuatro veces más ancha
que el cono de 200 kHz y penetra a más
profundidad con una pérdida mínima de la
señal devuelta.
Produce, sin embargo, un imagen de menos
definición con más sombra comparado con
la frecuencia 200 kHz. Eso significa que un
banco de peces pequeños, por ejemplo,
podría mostrarse como un solo objeto,
8120 Manual de Instalación y Funcionamiento
