3-2 Pantalla Carta
Para ir a la pantalla Carta:
y seleccionar Chart (Carta)
Pulsar
DISPLAY

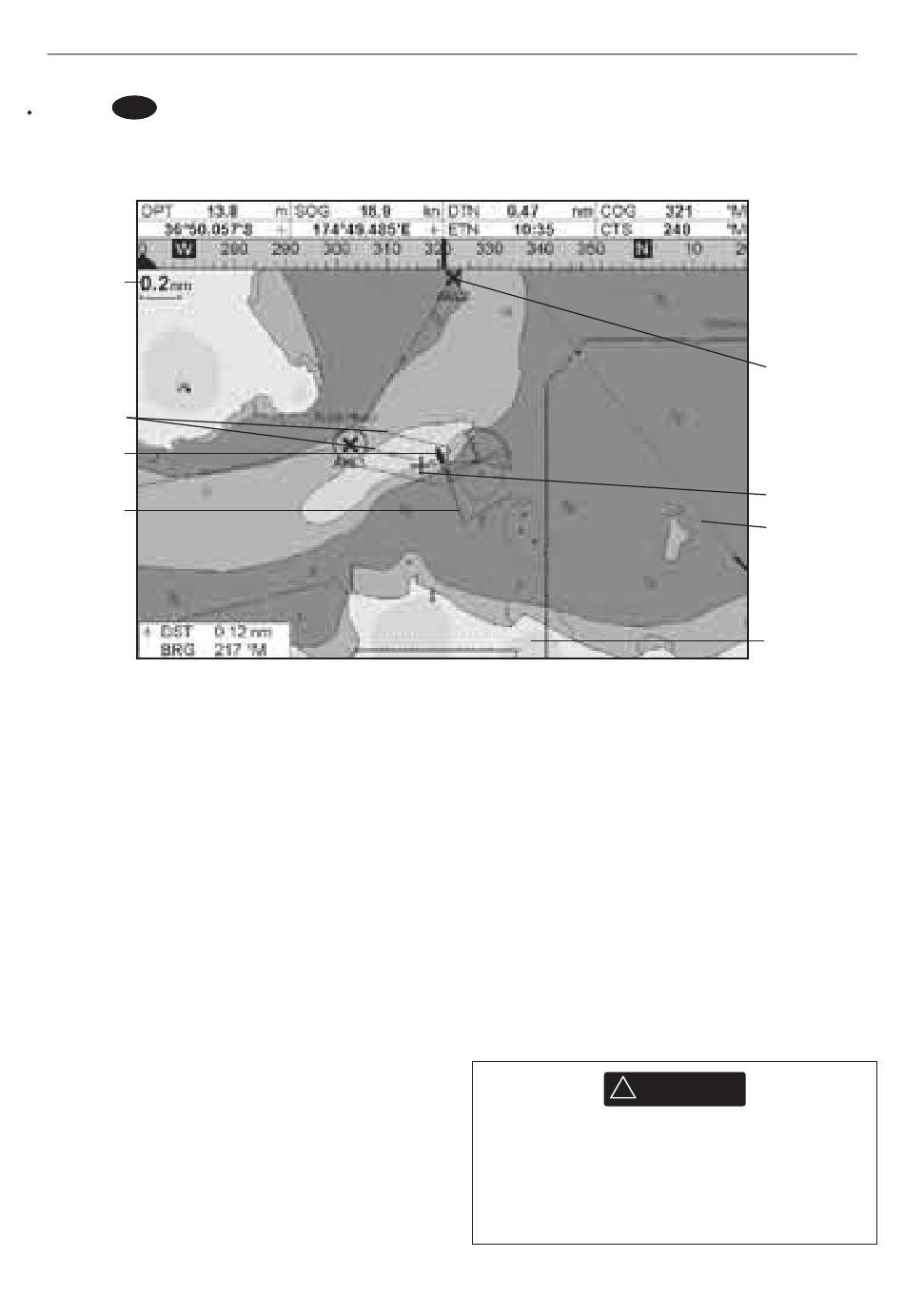

Una pantalla Carta típica indica:
A
B
C
F
D
E
G
A Pantalla Información. Para desactivar,
activar o cambiar la información indicada
(ver párrafo 2-7-3)
B Compás (ver párrafo 2-7-4)
C Escala Carta (ver párrafo 3-2-3)
D Posición del barco (ver párrafo 3-2-1)
E Traza del barco (ver párrafo 3-5)
F Rumbo del barco y líneas CDI (ver
Apéndice C, CDI). El barco está navegando
al waypoint llamado FISH6
G Distancia y demora del cursor desde el
barco
H Tierra
I Mar
J El cursor (ver párrafo 3-2-1)
K Un waypoint típico (ver párrafo 6)
24
Nota:
Para cambiar los tipos de información
indicados en la carta, ver párrafo 17-2.
Para cambiar una vista en perspectiva de la
carta, ver párrafo 3-2-6.
Si la región de la carta está cubierta por una
tarjeta-carta, entonces la información de la
carta se indica automáticamente en la carta.
Si la región de la carta no está cubierta por
una tarjeta-carta, entonces la carta indica
una carta mundial incorporada simplificada,
la cúal es adecuada por una previsión y un
interés generales.
CAUTION
!
WARNING
!
La carta mundial incorporada no muestra
DANGER
suficiente detalle de navegación. Cuando
usa el 8120 para navegar, siempre usar
CAUTION
una tarjeta carta que cubre la región
correspondiente.
8120 Manual de Instalación y Funcionamiento
K
J
I
H
