Marmitek IR Control 10 XTRA Modo De Empleo
Manuales relacionados para Marmitek IR Control 10 XTRA
Resumen de contenidos para Marmitek IR Control 10 XTRA
-
Página 1: Tabla De Contenido
R Control 10/11 XTR ™ IR Control 10/11 XTRA USER MANUAL GEBRAUCHSANLEITUNG GUIDE UTILISATEUR MODO DE EMPLEO MANUALE D’ISTRUZIONI GEBRUIKSAANWIJZING ™ 20581/ 20130806 • IR CONTROL 10/11 XTRA ALL RIGHTS RESERVED MARMITEK ©... -
Página 33: Avisos De Seguridad

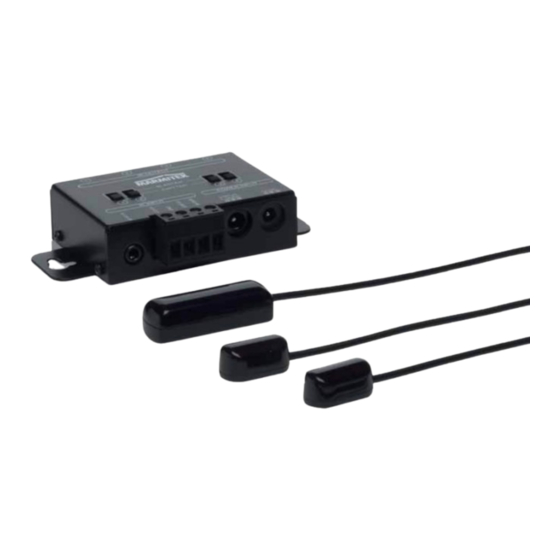

2. CONTENIDO DEL EMBALAJE 1x Módulo IR 1x Receptor IR El IR Control 10 XTRA™ – tiene un Receptor IR de superficie El IR Control 11 XTRA™– tiene un Receptor IR de superficie 2x Cable de extensión IR con blaster IR LED 1x Cable de extensión IR con dos emisores IR LED... -
Página 34: Funcionamiento
El Receptor IR recibe los comandos infrarrojos de su propio mando a distancia y los transmite al IR Module. El IR Control 10 XTRA™ – tiene un Receptor IR de superficie El IR Control 11 XTRA™ – tiene un Receptor IR de superficie... -
Página 35: Conexiones
4. CONEXIONES El IR Module es la parte principal para conectar los Receptores IR, el adaptador de alimentación y los Cables de Extensión IR. Para disfrutar óptimamente de todas las posibilidades de este módulo, todas las conexiones se explican más abajo. 4.1 Entrada IR IR RCVR: entrada IR estándar (jack 3.5mm) -
Página 36: Instalación
Receptor IR. 5.2 Colocación del cable de extensión IR con un blaster LED Marmitek aconseja el uso del Led del blaster IR porque este puede accionar varios dispositivos A/V al mismo tiempo y gracias a ello la instalación es muy sencilla. - Página 37 Coloca el LED del blaster IR en el armario del dispositivo A/V que quieras accionar. Mediante colocación decuada un LED del blaster puede accionar todos los dispositivos A/V que están en qel mismo compartimiento. En algunas situaciones es necesario colocar un segundo Led blaster cuando no todos los dispositivos A/V pueden accionarse con un LED blaster Si colocas el LED blaster en uno de los dispositivos A/V en el centro...
-
Página 38: Colocación Del Módulo Ir
Si el IR Control 10/11 XTRA no reacciona de una manera adecuada, pruebe entonces con la colocación del Receptor IR y/ o el cable de extensión IR (emisor o blaster). Otra colocación puede dar un mejor resultado final. © MARMITEK... -
Página 39: Instalación Avanzada
6. INSTALACIÓN AVANZADA 6.1 Conectar varios Receptores IR Si quieres poder accionar el dispositivo A/V desde varias habitaciones puedes conectar hasta un máximo de 6 Receptores IR en paralelo en el Módulo IR. Además, corta el conector estándar del Receptor IR y conecta este a la TERMINAL DE TORNILLO del Módulo IR (véase apartado 4.1). -
Página 40: Preguntas Frecuentes
Algunas ventanillas IR de set-top boxes o de boxes de satélite son muy sensibles. Estos dispositivos pueden recibir demasiada radiación infrarroja, lo que influye en el funcionamiento. Cambia el lugar del LED IR de manera que entra menos luz infrarroja en la ventanilla IR. ¿Tiene más preguntas? Vistia www.marmitek.com © MARMITEK... -
Página 41: Datos Tecnicos
8. DATOS TECNICOS Receptor IR Rango alcance: 30-60 KHz Recepción IR alcance: ± 10 Metros Ángulo de recepción IR: 90º (+45º/-45º desde el centro) Longitud de cable: 3 metros, prolongable hasta llegar a 300 metros Indicación recepción IR: SÍ, LED indicación morada Indicación estado: SÍ, LED indicación verde Dimensiones del receptor: de superficie: 40 x 13 x 11mm... - Página 42 Los cables de extensión IR con 2 emisores LED deben conectarse a un dispositivo A/V que quieras accionar. Véanse las hojas de datos de los LED del emisor IR en www.marmitek.com. Información medioambiental para clientes de la Unión Europea La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados.
- Página 63 IR CONTROL 10/11 XTRA™...
-
Página 64: Declaration Of Conformity
DECLARATION OF CONFORMITY Hereby, Marmitek BV, declares that this IR Control 10/11 XTRA™ is in compliance with the essential requirements and other relevant provisions of the following Directives: Directive 2004/108/ec of the european parliament and of the council of 15 December 2004 on the... - Página 65 Con ciò, Marmitek BV, dichiara che il IR Control 10/11 XTRA™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva: Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità...
- Página 66 © MARMITEK...
- Página 67 IR CONTROL 10/11 XTRA™...
- Página 68 back_124x176mm.pdf 2-10-2012 11:00:05...
