Tenga cuidado para no apretar en exceso el accesorio portapuntas. Si lo hiciera, dañaría la
rosca de la pipeta.

7.2.5 Desmontaje de pipetas multicanal

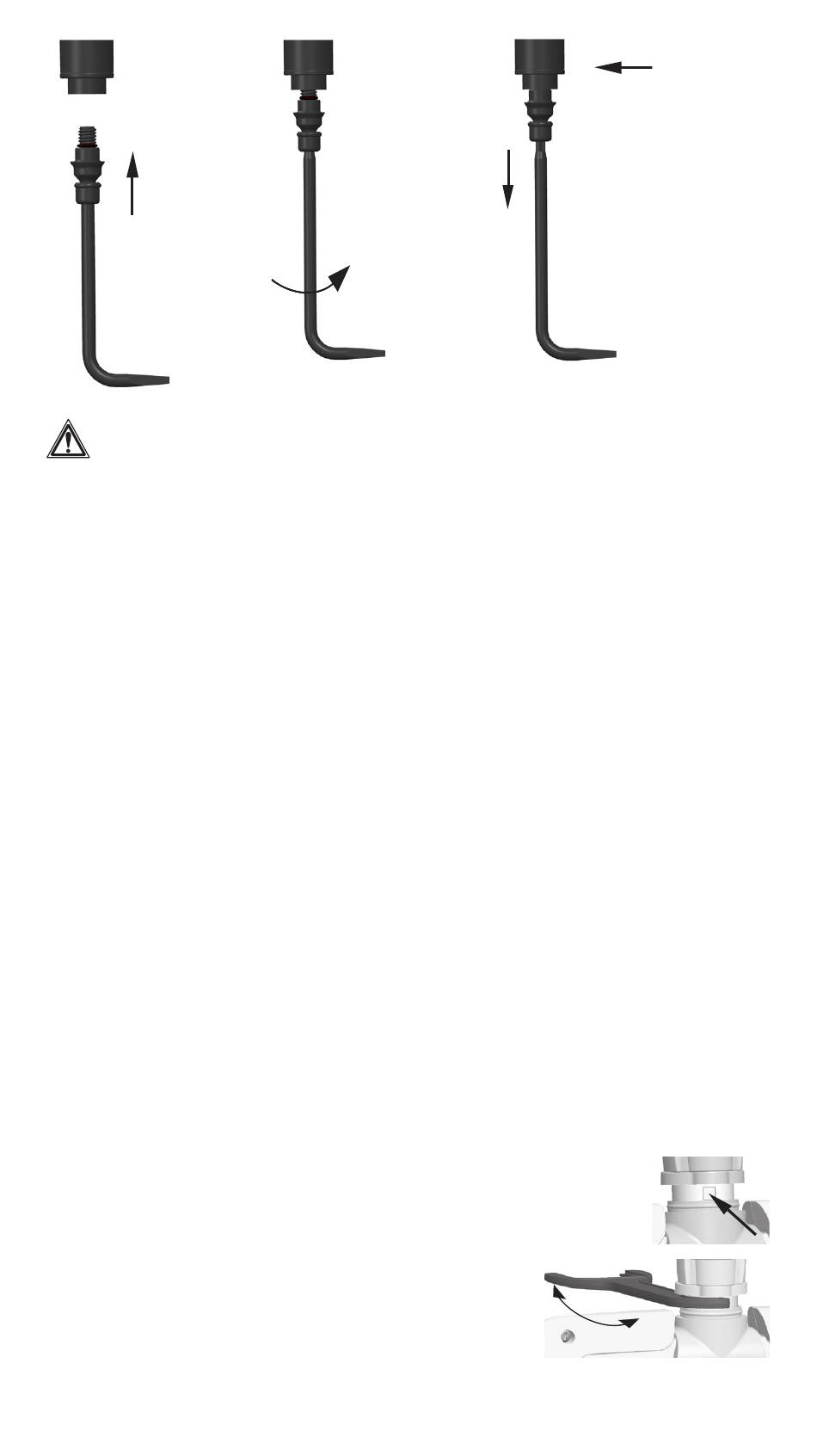

1. Desmonte el accesorio portapuntas (Imagen 8).
Para retirar el accesorio portapuntas coloque el extremo de la herramienta 3 en forma de estrella
(Imagen 9) en el extremo del accesorio portapuntas.
Gire la herramienta en el sentido contrario a las agujas del reloj para desenroscar el accesorio
portapuntas (Imagen 10).
Sustituya las juntas tóricas del accesorio portapuntas durante el mantenimiento en
caso necesario.
2. Presione el expulsor de puntas 4.1 hacia abajo (imagen 11), de modo que presione el expulsor de
puntas 23 hacia abajo al mismo tiempo. Mantenga sujeta con la mano la cubierta del expulsor
en la posición inferior y deje que el expulsor de puntas se eleve hasta la posición normal, de
modo que las piezas se desprendan entre sí dejando a la vista una ranura cuadrada. Si es
necesario, manipúlelas suavemente con la mano.
3. Mantenga quieto el mango 42 e inserte el segundo extremo de la herramienta de servicio 2 en la
ranura, girándola en el sentido de las agujas del reloj para separar el mango y el módulo 50.
Afloje hasta que pueda tirar de las piezas para separarlas.
4. Tire del muelle de apoyo 13 hacia abajo y retire las dos piezas de bloqueo 12. Por último, retire
con cuidado el muelle de apoyo, evitando que salga disparado.
5. Retire los dos ganchos del adaptador MCP y tire del adaptador MCP 46 para separarlo.
Retire la base de muelle de MCP 43 tirando de ella hacia arriba.
6. Retire los dos tornillos 19 y tire del expulsor de puntas 23 hasta la posición inferior de la forma
mostrada en la imagen de la página 27.
7. Mientras el expulsor de puntas 23 está en la posición inferior, abra levemente el extremo superior
por ambos lados y tire hacia abajo. Retire el muelle de sujeción 22. Retire la articulación del
expulsor 24. Presione el travesaño 16 de la barra del émbolo hacia la posición inferior. Por último,
afloje los cuatro tornillos 20/21 y el expulsor de puntas.
El elemento deslizante 25 del expulsor y los dos muelles 26 pueden desmontarse para el
mantenimiento. No obstante, esto no forma parte del servicio periódico a
largo plazo.
8. Separe la parte inferior 17 de la carcasa de la barra 16 del émbolo. Puede
separar el conjunto de cono portapuntas 42 tirando de él para separarlo
del conjunto de émbolo 31. Desconecte el conjunto de émbolo
tirando de él lateralmente para separarlo de la barra del
émbolo, de la forma mostrada en la imagen de la página 27.
Retire el muelle de pistón 33.
15
Sin separación
Imagen 13
Imagen 14
