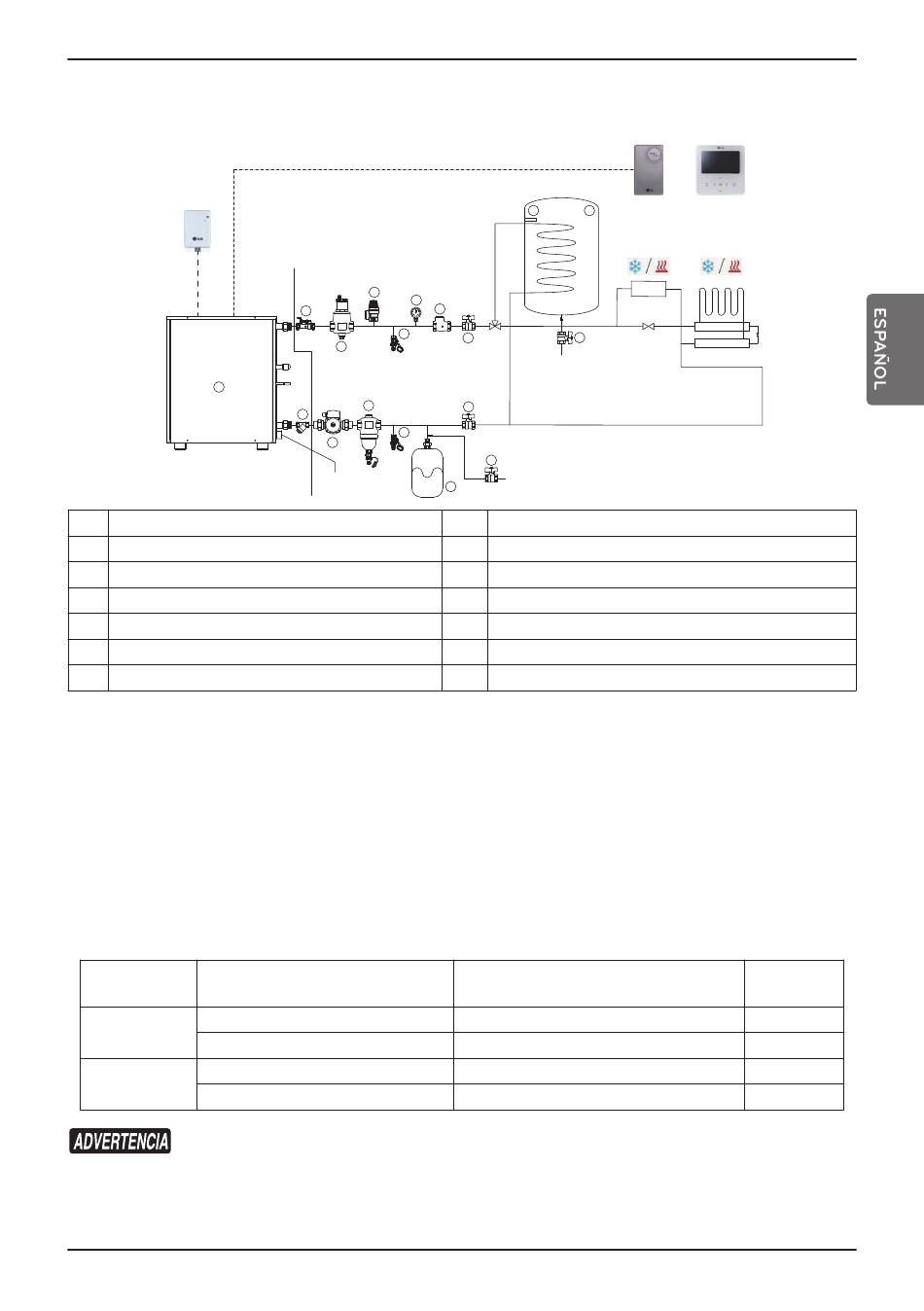

3) Instalación del depósito de agua (ACS) + calefacción del suelo (predeterminada)
Módulo Wi-Fi
(PWFMDD200)
LG Supply
7
1 Válvula de desconexión
2 Depósito de expansión
3 Puerto de servicio (válvula de drenaje)
4 Filtro magnético (recomendado)
5 Bomba de agua
6 Purgador
7 Interruptor de flujo (incluido en el producto)
- Para el funcionamiento del depósito de ACS o la calefacción del suelo, el "Interruptor DIP n.º 2" debe
establecerse en la posición adecuada.
- Para detectar la temperatura del aire de un área específica, puede elegir el sensor remoto de temperatura
(PQRSTA0) o el mando a distancia con cable, en función del ajuste del "Interruptor DIP n.º 3".
*Consulte la sección "Configuración del sistema, Ajuste del interruptor DIP"
- El módulo Wi-Fi (PWFMDD200/105 cm) está conectado a "CN-WF" en el circuito impreso del Hydro Kit. Para
ampliar la longitud entre el módem Wi-Fi y el Hydro Kit, compre un cable de extensión USB (PWYREW000, 10 m).
- Si se va usar el modo de refrigeración del suelo, asegúrese de establecer una temperatura de corte de
refrigeración para impedir la condensación del suelo.
- Para obtener más información sobre el control de válvulas de dos y tres vías, consulte la sección
"Instalación de accesorios".
Modo
Refrigeración
Calefacción
Prioridad: "Calefacción del suelo"
- El modo de funcionamiento de calentamiento del depósito de agua caliente no se selecciona con el mando a distancia.
Cambia la dirección de la válvula de tres vías hacia el depósito de agua en función de la temperatura del mismo.
- Es imposible usar el modo de agua caliente (ACS) durante el modo de refrigeración.
Suministro de campo
10
11
12
8
3
9
4
6
3
5
Drenaje
Condición
FCU: "No usar"
FCU: "Usar"
Prioridad: "ACS"
PQRSTA0
14 13
1 1
Suministro de agua
1
1
Suministro de agua
2
8 Válvula de regulación con medidor de flujo
9 Separador de aire automático
10 Válvula de seguridad de descarga de presión
11 Manómetro
12 Válvula de retención
13 ACS (agua sanitaria) Tanque
14 Sensor de temperatura del depósito de agua (12 m)
Dirección de válvula de tres vías
Suelo
Suelo
ACS (Depósito de agua caliente sanitaria) Sin control
Suelo
Manual de instalación del Hydro Kit 21
Instalación
Mando a
distancia con cable
FCU
(Refrigeración
→ Cerrada)
Válvula de
dos vías
Abierta
Cerrada
Sin control
