Instalación

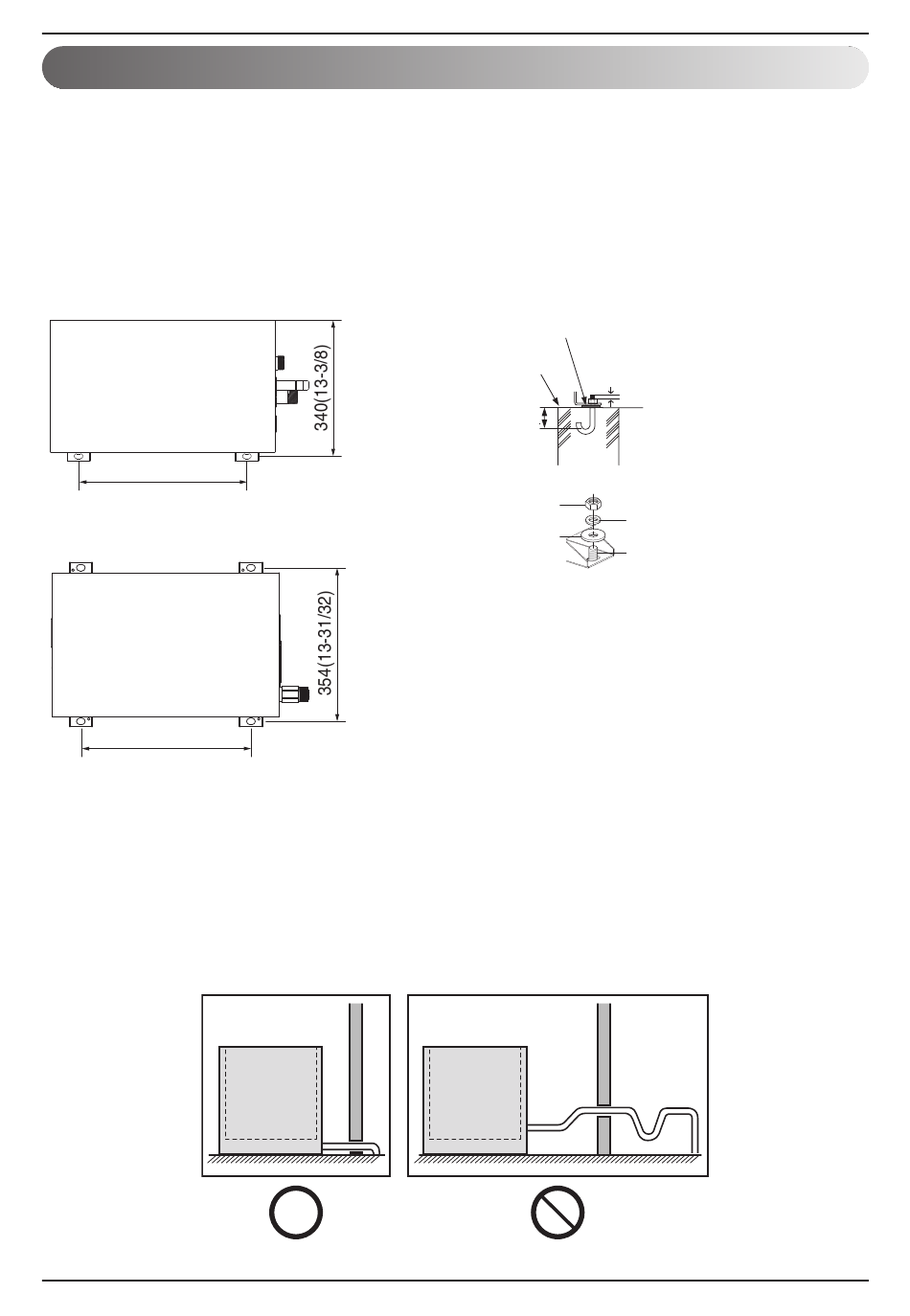

Base para la instalación
• Fije bien la unidad con tornillos, tal y como se describe a continuación, a fin de que la unidad no
se caiga en caso de terremoto.
• Ruidos o vibraciones pueden provenir del suelo o de la pared puesto que las vibraciones se
transmiten mediante la pieza e instalación, en función del estado de instalación. En
consecuencia, utilice materiales anti-vibración (alfombrilla con cojín). La base de la alfombrilla
debe medir más de 200 mm (7-7/8 inch)).
<Para Intermedio Temperatura>
392(15-7/16)
<Para Alta Temperatura>
392(15-7/16)
Conexión del conducto de evacuación (Para Intermedio Temperatura)
- El Hydro Kit no utiliza la bomba de evacuación.
- No lo instale en posición ascendente.
- Instale el conducto de evacuación en posición descendente (1/50-1/100).
- El conducto de conexión de la evacuación correspondiente al Hydro Kit es el PT 1.
14 Hydro Kit
(Unidad: mm(inch))
(Unidad: mm(inch))
Hydro kit
Material anti-vibración
Soporte base
de hormigón
75(2-15/16)
Tuerca
Arandela
Hydro kit
3 o más tornillos fileteados
de los 2 pernos deben verse
Cierre de la arandela
Perno de anclaje
