Таблица 8.7 Значки, определяющие форму винтов
Значок
■
Монтаж привода в соответствии с правилами Директивы по электромаг-
нитной совместимости
Установите модели привода 2xxxE, BxxxE и 4xxxE согласной этой процедуре, чтобы обес-
печить соответствие Директиве об электромагнитной совместимости, если привод пред-
ставляет собой один модуль или устанавливается внутри устройства большего размера.
1.
Установите привод на заземленной металлической пластине.
2.
Подсоедините электропроводку к приводу и двигателю.
3.
Включите фильтр электромагнитных помех.
4.
Заземлите экран провода со стороны привода и со стороны электродвигателя.
A - Привод
B - Максимальная длина элек-
тропроводки
C - Электродвигатель

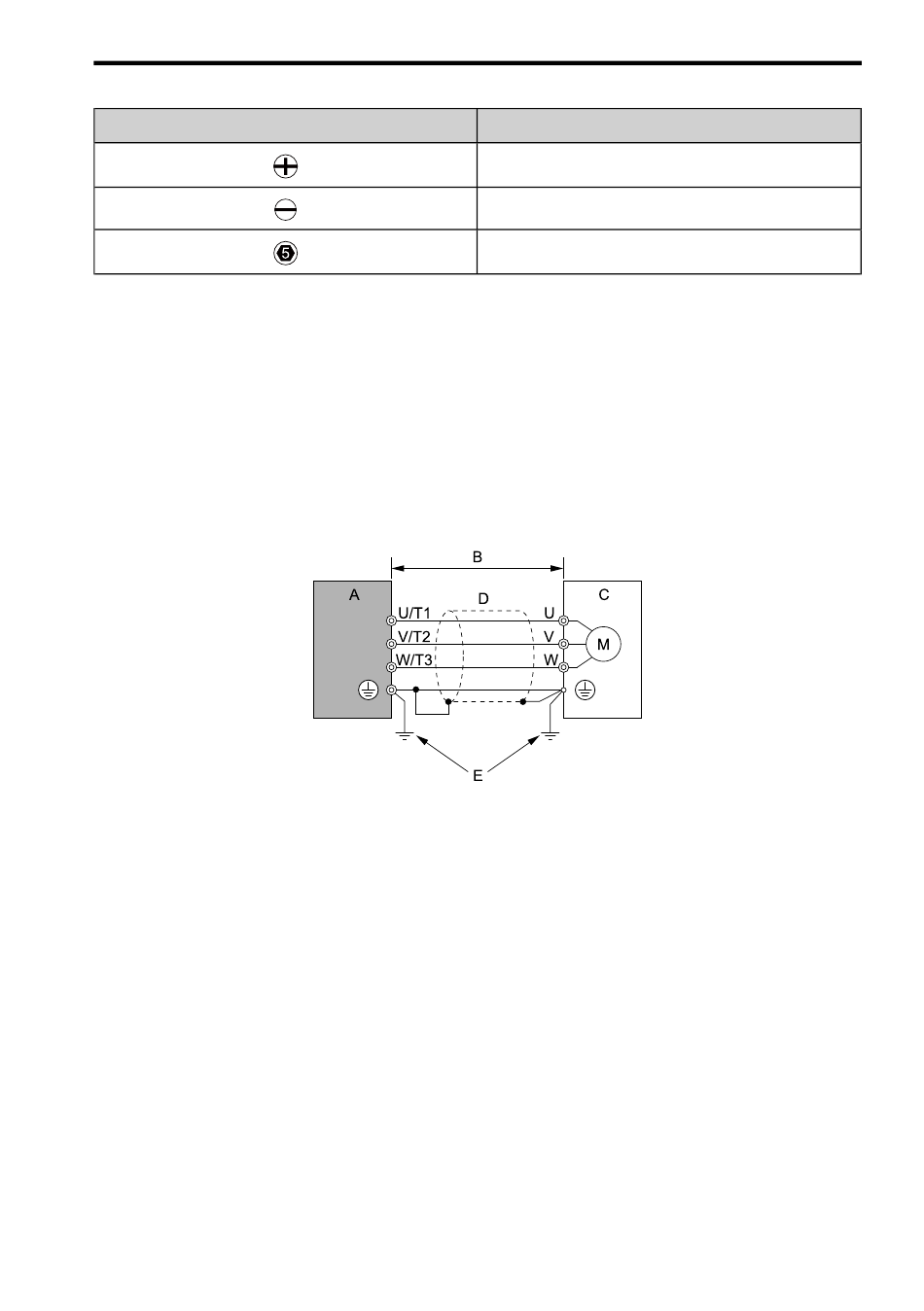

Рисунок 8.6 Подсоединение электропроводки к приводу и двигателю
*1 Максимальная длина электропроводки между приводом и двигателям соста-
вляет: провод должен быть минимально возможной длины.
2xxxE, 4xxxE: 20 м (65.6 фута)
BxxxE: 10 м (32.8 фута)
5.
Используйте зажим кабеля для заземления кабеля электродвигателя на металли-
ческую пластину.
Примечание:
Убедитесь в том, что провод защитного заземления соответствует техническим характеристикам или
местным стандартам безопасности.
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction
+/-
Со шлицем (-)
С шестигранной головкой (WAF: 5 мм)
D - Металлический проводник
E - Провод заземления
*1
WWW.NNC.IR
8 Русский
Форма винта
233
