OSTRZEŻENIE
EMC lub w przypadku stosowania uziemienia o wysokiej rezystancji należy uziemić punkt neutralny zasilania
modeli falowników 2xxxE, BxxxE i 4xxxE, aby zapewnić zgodność z dyrektywą EMC. Jeśli filtr EMC jest włączony
bez uziemienia punktu zerowego lub gdy uziemienie ma wysoki opór, stwarza do zagrożenie poważnych obrażeń
lub śmierci.
OSTRZEŻENIE
przewód uziemiający. Dotknięcie nieuziemionych elementów pod napięciem może spowodować poważne
obrażenia ciała lub śmierć.
OGŁOSZENIE
WYŁ., a następnie dokręć je odpowiednim momentem. Całkowite wykręcenie śrub lub dokręcenie ich
niewłaściwym momentem może spowodować uszkodzenie falownika.
OGŁOSZENIE
przełączania EMC w położenie WYŁ. Nieprawidłowe położenie śrub może uszkodzić falownik.
OGŁOSZENIE
wysokim oporze lub z asymetryczną siecią uziemiającą należy przestawić śrubę/śruby filtra EMC w położenie
WYŁ., aby wyłączyć wbudowany filtr EMC. Zignorowanie tych wytycznych spowoduje uszkodzenie falownika.
W razie utraty śruby filtra EMC, należy skorzystać z
Nową śrubę dokręcić odpowiednim momentem.
OGŁOSZENIE
niedopuszczonych śrub może uszkodzić falownik.
Model
B001 - B004
2001 - 2006
B006 - B012
2010 - 2021
4001 - 4012
2030 - 2082
4018 - 4060
YASKAWA TOMPC71061753A YASKAWA AC Drive GA500 Installation and Operation Instruction
Zagrożenie porażeniem prądem elektrycznym. Przed włączeniem filtru
Zagrożenie porażeniem prądem elektrycznym. Prawidłowo podłączyć
Aby wyłączyć wewnętrzny filtr EMC, przestaw śruby z pozycji WŁ. na
W przypadku sieci bez symetrycznego uziemienia ustaw śrubę/śruby

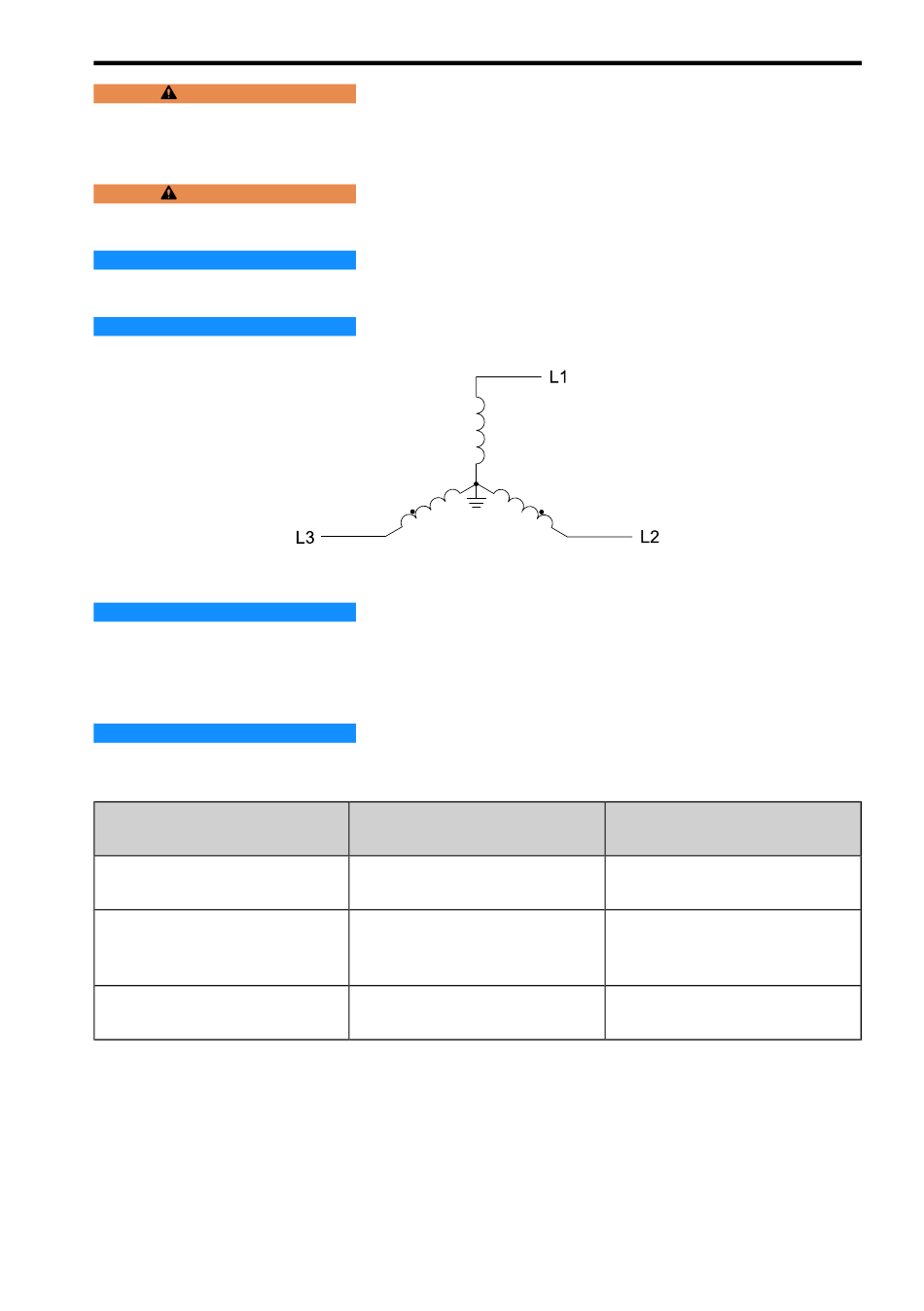

Rysunek 7.7 Symetryczne uziemienie
W przypadku użytkowania falownika bez uziemienia, z uziemieniem o
Stosować wyłącznie śruby wskazane w instrukcji. Stosowanie
Tabela 7.8 Rozmiary śrub i momenty dokręcenia
Rozmiar śruby
WWW.NNC.IR
Tabela 7.8
aby zidentyfikować zamiennik.
M3×16
M3×20
M4×20
7 Polski
Moment dokręcania
N∙m (in∙lb)
0,5 - 0,6
(4,4 - 5,3)
0,5 - 0,6
(4,4 - 5,3)
1,2 - 1,5
(10,6 - 13,3)
203
