6 - PUESTA EN SERVICIO
B
A

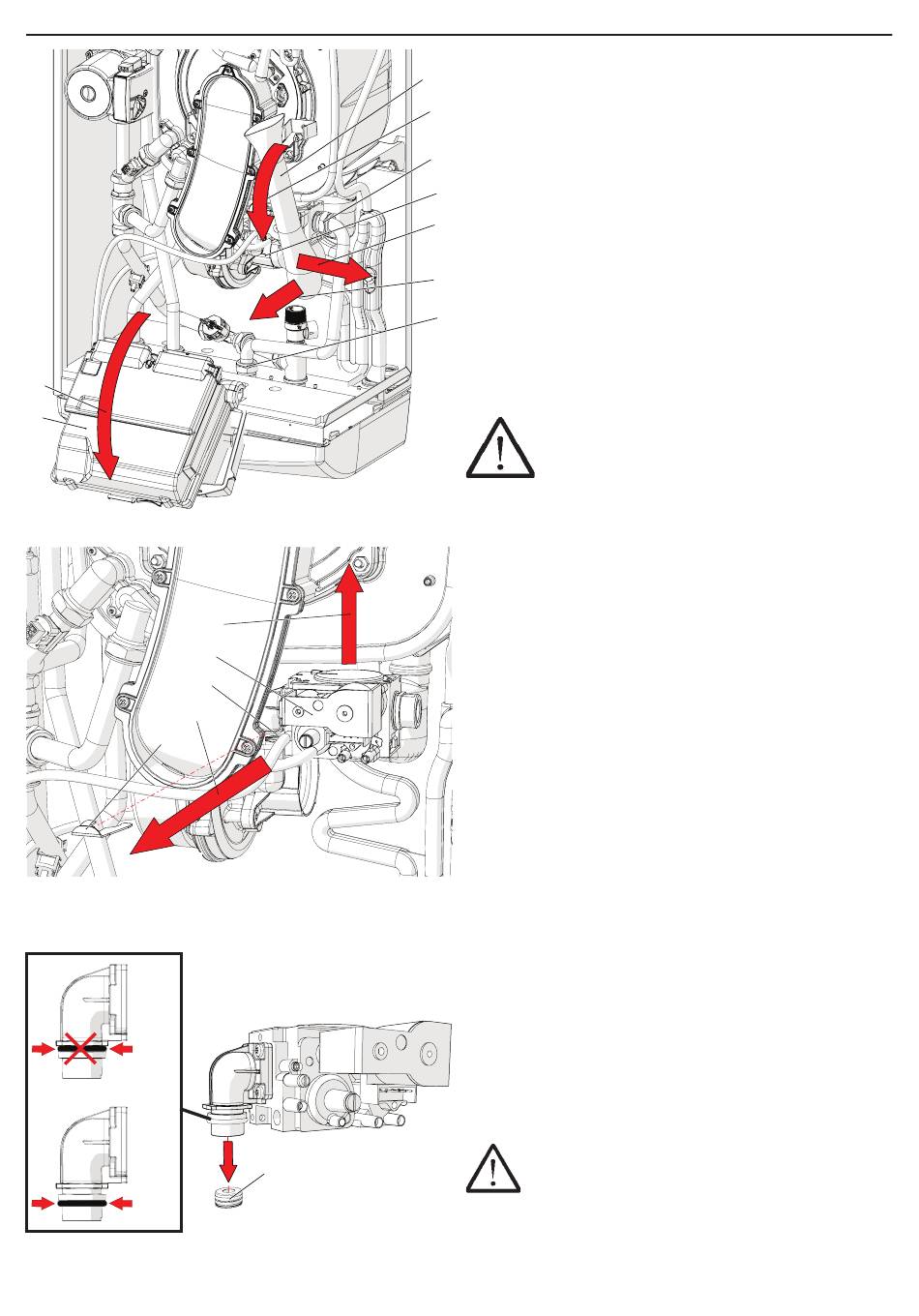

Figura 6-3 - Desmontaje del colector de aire
N
O
M
020003.01.41
Figura 6-4 - Desmontaje de válvula del gas
NO
8 0 0 1 . 0 2 . 2 0 0 2 0
SÍ
Figura 6-5 - Sustitución de inyector de gas
COSMOGAS
020003.01.040
Q
P
020002.01.042
R
6.3 - Tipo de gases para los que
C
está regulado el aparato.
En la parte delantera del aparato se halla una etiqueta que
D
certifica el tipo y la presión de alimentación del gas para el
que está regulado.
H
El aparato puede contar con 2 indicaciones:
2H-G20-20mbar METANO
E
significa que el aparato está regulado para funcionar con el
F
gas de tipo H de la segunda familia (metano) a una presión
de alimentación de 20 mbar.
G
3P-G31-37mbar G.P.L.
significa que el aparato está regulado para funcionar con el
L
gas de tipo P (propano, denominado también GLP) a una
presión de alimentación de 37 mbar.
6.4 - Conversión del aparato
de un tipo de gas a otro
Lea detenidamente estas instrucciones antes
de realizar el cambio de gas:
- La instalación, la calibración o la modificación del
aparato de gas deben ser llevadas a cabo por personal
especializado según los términos legales;
- Compruebe y cerciórese de que el tipo de gas con el que
se está alimentando el aparato sea compatible con el
kit de ajuste que posee;
- No alimente el aparato con gases distintos de los
previstos.
1.- Acceda al perfil de instalador (véase el Capítulo 7.7);
2.- Ajuste el parámetro
de la Figura 6-7;
3.- Corte la corriente del aparato;
4.- Abra el revestimiento del aparato como se indica en el
Capítulo 8.3;
5.- Cierre la alimentación del gas;
6.- Quite el colector de aire teniendo cuidado de girarlo por
fuera, luego sáquelo de la embocadura del ventilador
(véase la Figura 6-3, detalle "C");
7.- Desmonte el tubo de entrada del gas utilizando los dos
racores (véase la Figura 6-3, detalles "H" y "L");
8.- Extraiga el muelle de apriete "M" de su alojamiento "N"
liberando la válvula "P" (véase la Figura 6-4);
9.- Extraiga la válvula del gas "P" hacia arriba;
10.- Sustituya el inyector del gas "R" (véase la Figura 6-5)
por el apropiado según lo indicado en la Figura 6-7 en el
punto "Diámetro de inyector de gas";
11.- Vuelva a montar la válvula del gas (véase la Figura 6-4,
detalle "P"), asegurándose de colocar de nuevo el muelle "M".
12.- Monte otra vez el tubo de alimentación del gas
utilizando los dos racores (véase la Figura 6-3, detalles
"H" y "L");
13.- Vuelva a montar el colector de aire (véase la Figura
6-3, detalle "C");
14.- Abra la llave de paso del gas;
15.- Compruebe si hay fugas de gas utilizando
instrumentos de control específicos.
¡¡¡ATENCIÓN!!! Lleve a cabo la prueba de
estanqueidad del gas solo con solución acuosa a base
de jabón. Está prohibido terminantemente utilizar llamas
libres.
43
2138
al valor indicado en la tabla
