5 - INSTALACIÓN
5.11 - Conexiones eléctricas:
generalidades
¡¡¡ATENCIÓN!!! La seguridad eléctrica del
aparato se logra solo cuando éste está conectado
correctamente a una instalación de puesta a tierra
eficaz, realizada según lo previsto por las normas de
seguridad vigentes.
Es necesario comprobar este requisito fundamental
de seguridad. En caso de dudas, solicite un control
minucioso de la instalación eléctrica por parte de un técnico
cualificado profesionalmente.

Haga revisar a un técnico cualificado profesionalmente
la adecuación de la instalación eléctrica para la potencia
eléctrica (mostrada en la placa) requerida por el aparato.

La conexión del aparato a la red eléctrica debe
realizarse con conexión de enchufe móvil. No se admiten
adaptadores, ladrones, alargadores, etc.
C
C
020003.01.009
21 20 19 18 17 16 15 14 13 12 11 10 9 8
AL
CH AD TA 0-10
Slave
020002.01.010

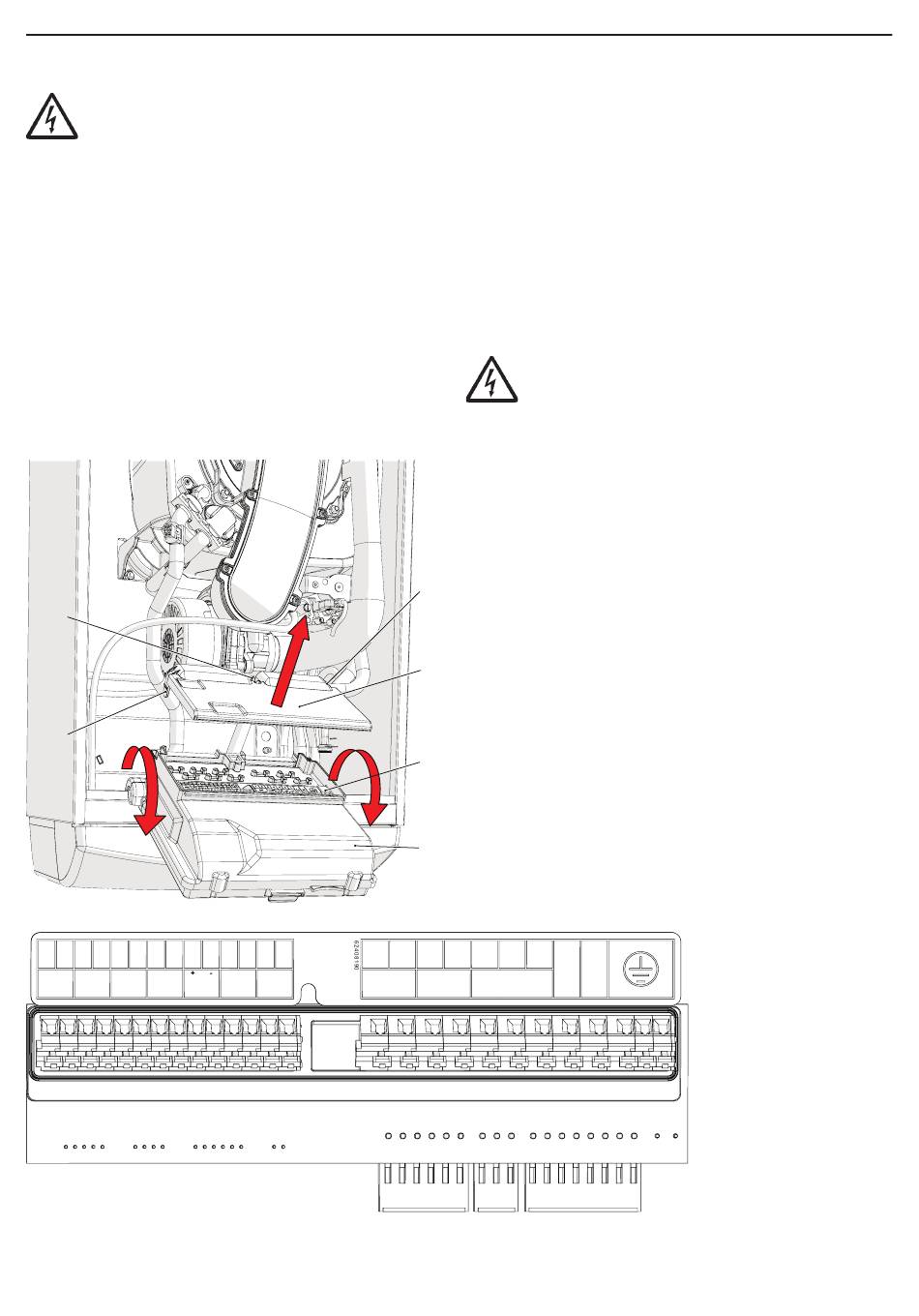

Figura 5-10 - Conexiones eléctricas
AGUADENS
7 6
SE SB MF

La conexión del aparato a la red eléctrica se debe
ejecutar con un cable eléctrico tripolar, de aislamiento
doble, con una sección mínima de 1,5 mm2 y resistente
a una temperatura mínima de 70 °C (característica T).

Para la conexión a la red eléctrica, hay que colocar
(cerca del aparato) un interruptor bipolar con una
separación entre contactos de por lo menos 3 mm, tal y
como exigen las normas vigentes en la materia.

Respete la polaridad entre fases y neutro durante la
conexión del aparato.

Asegúrese de que las tuberías de la instalación de agua
y de calefacción no se utilicen como tomas de tierra de la
instalación eléctrica o telefónica. Estas tuberías no son
adecuadas en absoluto para dicho fin. Además pueden
producirse en poco tiempo daños graves de corrosión en
el aparato, en las tuberías y en los radiadores.
¡¡¡ATENCIÓN!!! El aparato no cuenta con
protección contra los efectos causados por rayos.

Leyenda de la Figura 5-10

A = Caja del cuadro de mandos;
B = Tapa de la tarjeta de conexiones eléctricas;
C = Aletas de cierre de la tapa de conexiones;
D = Tarjeta de conexiones eléctricas
C
Leyenda de contactos eléctricos
AL Slave = No utilizado
CH = No utilizado
B
AD = No utilizado
TA = Cronomando remoto CR04 (si lo hubiera)
SE = No utilizado
SB = Sonda del acumulador (si la hubiera)
MF = Salida de alarma
D
EP = Bomba de la caldera (si la hubiera);
DN = No utilizado
(2 = Neutro; 3 = Línea)
L1 = Línea de alimentación del aparato
N = Neutro de alimentación del aparato
A
SÍMBOLO DE TIERRA = contactos de tierra
5 4 3 2 1
L1 N
EP D N C
20
