Resumen de contenidos para WEG SSW-07

  • Página 3: Tabla De Contenido

    SUMMARY 1. DESCRIPTION OF THE KIT ................. 5 2. SAFETY NOTICES ..................5 3. DEGREE OF PROTECTION ................ 5 4. OPTIONAL MODULE DESCRIPTION ............5 5. KEYPAD CONNECTION CABLE ..............7 6. REMOTE KEYPAD KIT INSTALLATION PROCEDURE ......7 INDICE 1.
  • Página 9: Descripción Del Kit

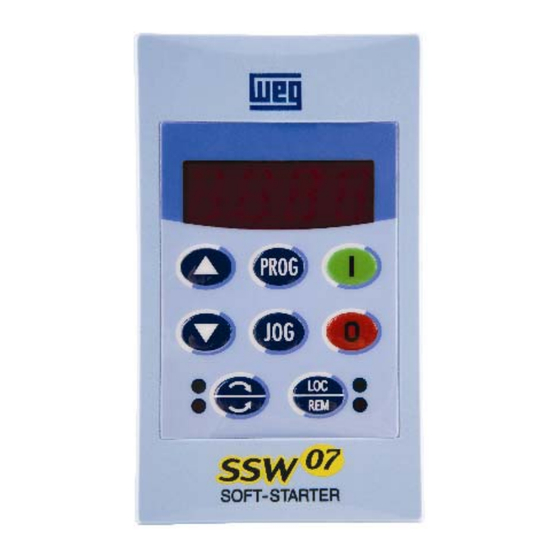

    NOTA! La programación de los parámetros de la HMI debe ser realizada de acuerdo con el manual de programación del SSW-07 disponible en el CD que acompaña el Arrancador suave o en la página web de WEG (www.weg.net). Las dimensiones de la HMI Remota son presentadas en las figuras 1 y 2.
  • Página 10 Figura 1 - Dimensiones externas de la HMI Remota 52mm (2.05in) Figura 2 - Dimensiones de la HMI Remota para el montaje en tableros...
  • Página 11: Cables De Conexión De La Hmi

    Tabla 2 - Cables de conexión de la HMI Cables para la conexión de la HMI Descripción Ítem Cable de 1m para conexión SSW-07 – HMI remota 0307.7827 Cable de 2m para conexión SSW-07 – HMI remota 0307.7828 Cable de 3m para conexión SSW-07 – HMI remota 0307.7829...
  • Página 12 3. Sustituya la tapa por el módulo opcional Plug-In y conecte el cable para la HMI. Certifíquese que ambos estén conectados. 4. Fijación de la HMI en el tablero. Coloque los suportes con los tornillos por la parte interna del tablero. 5.
