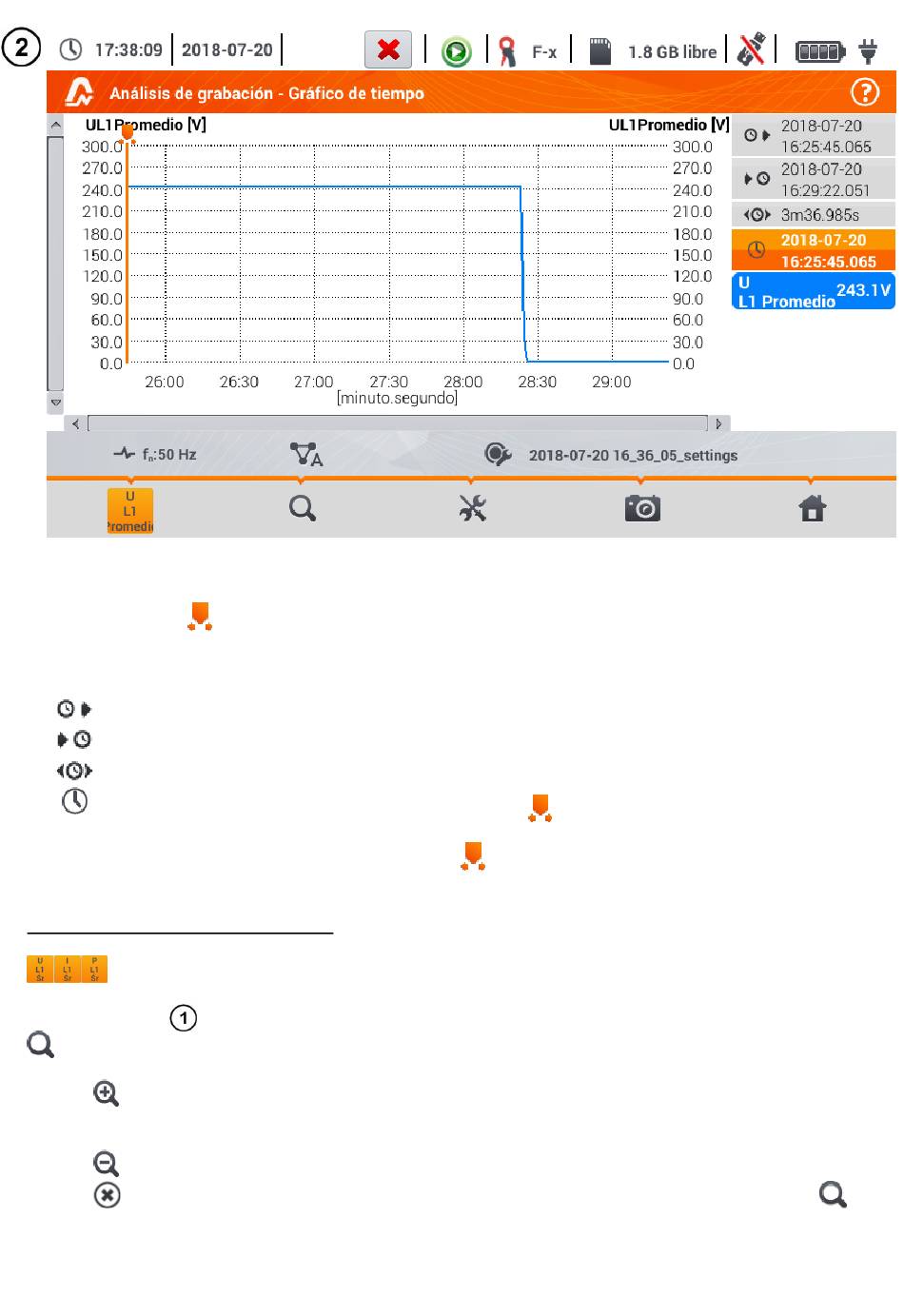

Aparece el gráfico de tiempo. Incluye:
formas de onda seleccionadas en el menú Selección de datos para el gráfico,
o
o
deslizador
del gráfico.
En el lado derecho de la pantalla aparecerán:
hora del inicio de registro,
hora del final de registro,
tiempo de duración del registro,
tiempo correspondiente a la posición del deslizador
o
etiquetas de formas de onda individuales. Muestran los valores temporales de lecturas,
correspondiente sal ajuste del deslizador
oculta el gráfico.
Descripción de los iconos de función
menú de canales activos. Después de seleccionar este icono se abre una barra de menú
adicional con botones para activar o desactivar la visualización de formas de onda establecidas
. El canal activo está indicado con el botón de color
en el paso
cambio del zoom de la forma de onda visualizada. Después de seleccionar el icono se
despliega el menú con opciones:
después de seleccionar este icono en el gráfico marcar con el dedo el área que
desea ampliar. El gráfico es ampliado; con el dedo se puede moverlo hacia arriba,
hacia abajo y hacia los lados
después de seleccionar este icono el gráfico disminuye por niveles
seleccionar este icono cierra el menú de zoom (también se puede seleccionar
146
- indicador de valores instantáneas. El usuario puede moverlo en cualquier lugar
MPI-540 – MANUAL DE USO
,
en el gráfico. Además, al tocar la etiqueta se
naranja
)
