Opciones disponibles (diferentes dependiendo del sistema de la red)

Tensión Un
U RMS (tensión eficaz) – para las fases L1, L2, L3 (A, B, C)
o
U L-L (tensión entre fases)
o
f (frecuencia) – para la fase L1 (A)
o

Corriente
U RMS (corriente eficaz) – para las fases L1, L2, L3 (A, B, C)
o

Potencias
P (potencia activa) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
Q1 (potencia reactiva) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
Sn (potencia de distorsión) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
S (potencia aparente) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
cosφ – para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
PF (coeficiente de potencia) – para las fases L1, L2, L3 (A, B, C) y la suma Σ
o

Energías
EP + (energía activa tomada de la red) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
EP + (energía activa devuelta a la red) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
EQ + (energía reactiva tomada de la red) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
EQ + (energía reactiva devuelta a la red) - para las fases L1, L2, L3 (A, B, C) y la suma Σ
o
ES (energía aparente) - energía para las fases L1, L2, L3 (A, B, C) y la suma Σ
o

Armónicos U
THD U (factor de contenido de armónicos) – para las fases L1, L2, L3 (A, B, C)
o
U h1...U h40 (1...40. armónico de la tensión) – para las fases L1, L2, L3 (A, B, C)
o


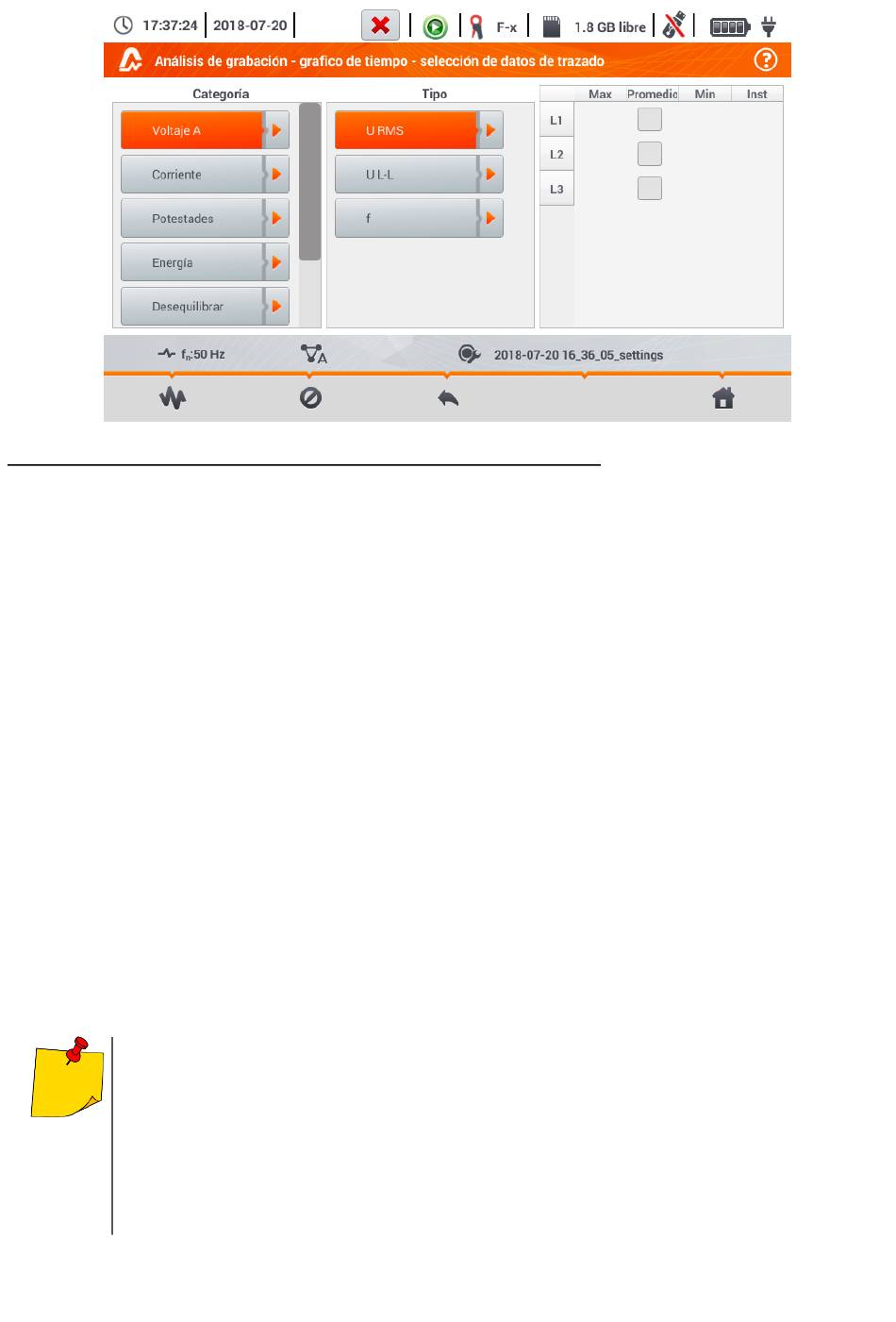

En la ventana de selección de los parámetros se muestran sólo aquellos
parámetros que se registraron.

Para facilitar la orientación en qué campos están seleccionados los parámetros
para el gráfico, los campos de categoría y de tipo están rodeados con un marco
naranja si contienen parámetros seleccionados.

Si el usuario ya ha seleccionado cuatro parámetros, entonces cuando intenta
marcar el siguiente, se mostrará la ventana con el mensaje sobre el límite del
número máximo de parámetros en el gráfico.
