MI 2492 PowerQ y MI 2392 PowerQPlus
3.3 Menú de potencia
En el menú POTENCIA el instrumento muestra los parámetros de potencia medidos.
Los resultados se pueden observar en forma de tabla (MEDIDOR) o de gráfica
(TENDENCIA). La vista TENDENCIA sólo está activa cuando lo está el
REGISTRADOR. Consulte las instrucciones para iniciar el registrador en la sección
3.77. Para comprender plenamente los significados de cada uno de los parámetros de
potencia, consulte las secciones 5.1.5 y 0.

3.3.1 Medidor

Al acceder al menú POTENCIA desde el menú Mediciones aparece la pantalla en
forma de tabla POTENCIA - MEDIDOR (véase la siguiente figura). La pantalla
MEDIDOR muestra las firmas de potencia, tensión y corriente.

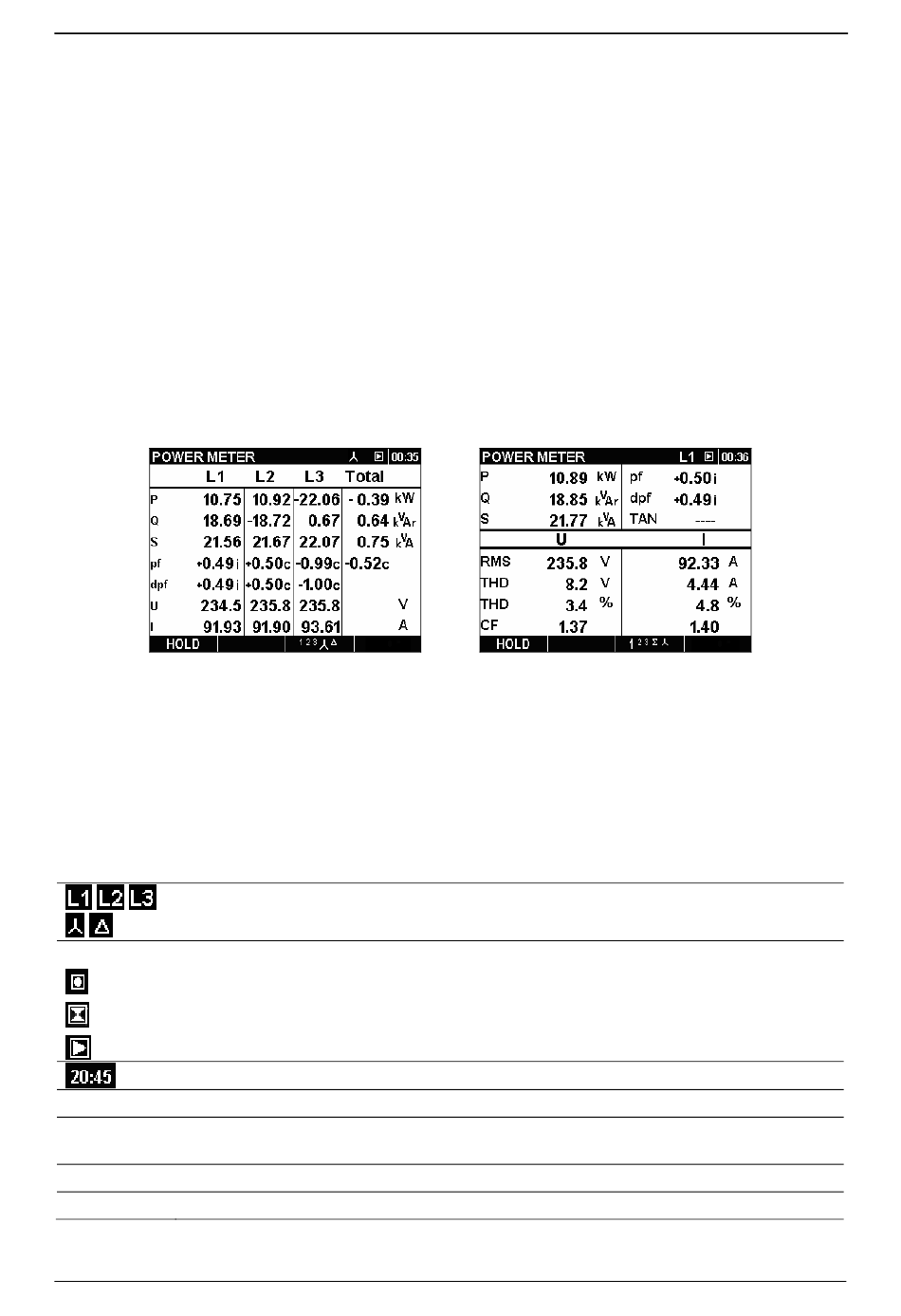

Figura 3.18: Resumen de
mediciones de potencia
En la siguiente tabla se muestra la descripción de los símbolos y abreviaturas utilizados
en las pantallas del MEDIDOR.
Tabla 3.11: Símbolos y abreviaturas en la pantalla del instrumento
Muestra el canal mostrado actualmente.
Estado actual del registrador
El REGISTRADOR está activo
El REGISTRADOR está ocupado (recuperando datos de la memoria)
El REGISTRADOR no está activo
Hora actual del instrumento
Potencia activa (P), reactiva(Q) y aparente (S) instantánea
P, Q, S
Factor de potencia instantánea (PF) y factor de potencia de
PF, DPF
desplazamiento (cos φ)
Valor efectivo U
U
Valor efectivo I
I
Figura 3.19: : Mediciones de
potencia detalladas en la fase
Rms
Rms
