Viessmann VITOCROSSAL 200 CM2 Instrucciones De Planificación página 43

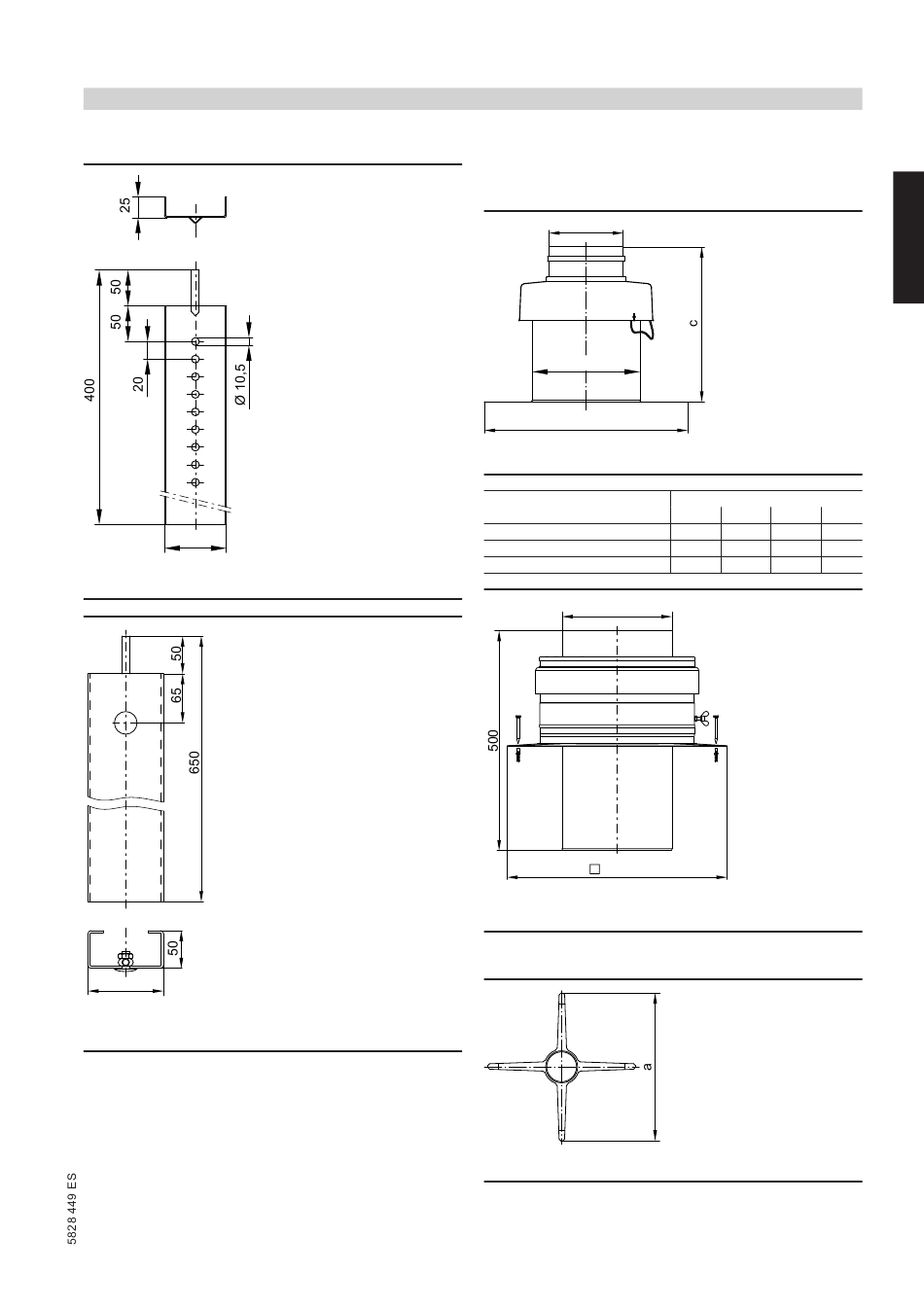

Indicaciones para la planificación
Riel de apoyo
50
Tamaño de sistema 125, 150 y 200
100
Tamaño de sistema 250
Caldera de condensación a gas
(continuación)
Cubierta del conducto de ventilación
(Material de fijación para la fijación de la cubierta del conducto de
ventilación a la placa de cubierta, incluido en el volumen de suminis-
tro)
Tamaño de sistema 125, 150 y 200
Tamaño de sistema
7mm
125
150
200
Tamaño de sistema 250
Soporte separador (3 unidades)
Tamaño de sistema 125, 150 y 200
Ø a
Ø b
□
d
Medida [mm]
a
126 185
161 228
202 260
Ø 250
500
VIESMANN
8
b c d
257 350
258 350
261 280
