3-18 MOTOR

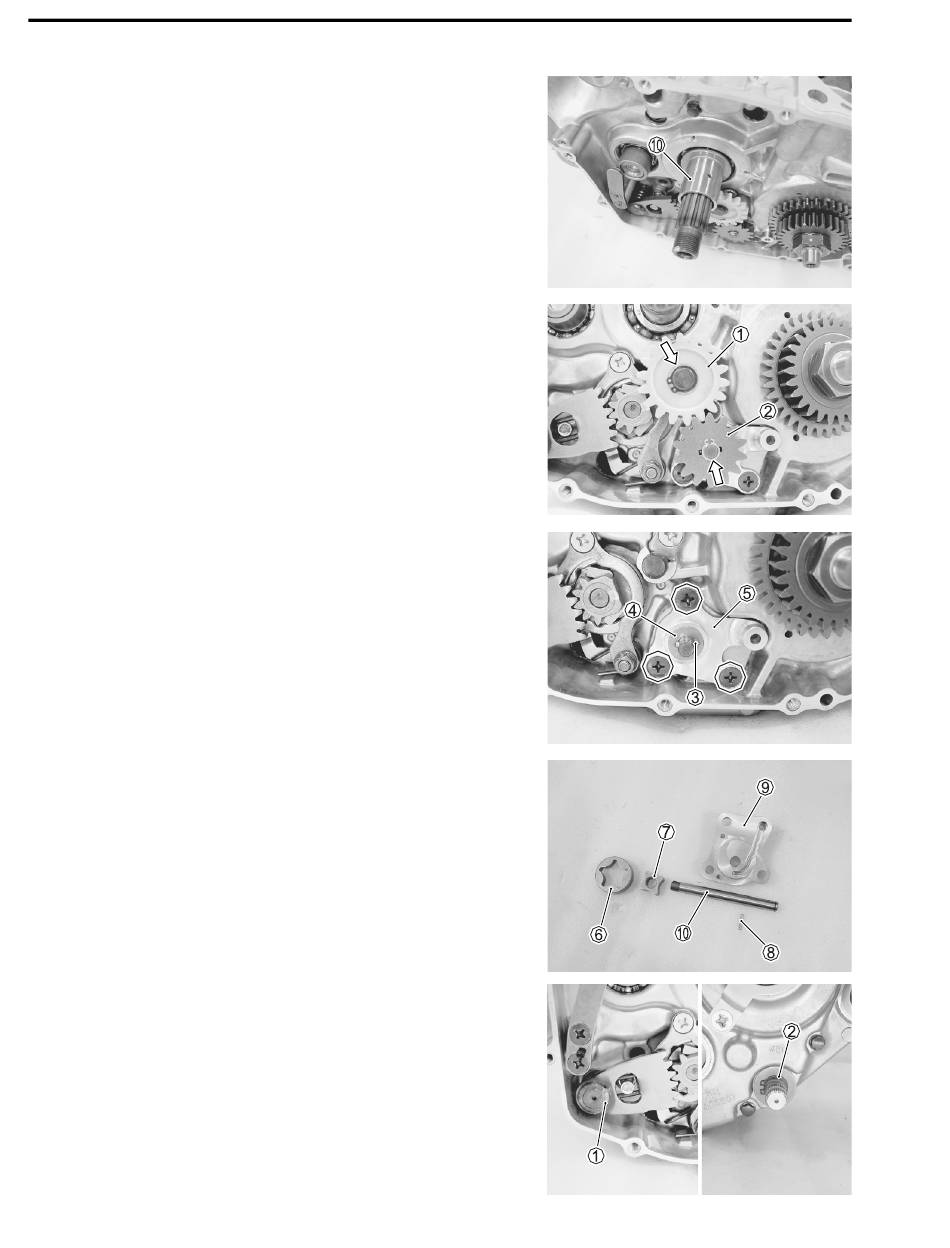

• Quite el distanciador 0.
BOMBA DE ACEITE (N.° 1)
• Retire el engranaje intermedio 1 y el engranaje conducido de
la bomba de aceite 2.
 09900-06107: Pinzas para anillos de resorte
• Retire el pasador 3, la arandela 4 y el conjunto de la bomba
de aceite 5.
• Retire las piezas siguientes del conjunto de la bomba de
aceite.
Rotor exterior 6
Rotor interior 7
Clavija 8
Cuerpo de bomba de aceite 9
Eje de bomba de aceite 0
EJE DE CAMBIO DE MARCHAS
• Quite el eje de cambio de marchas 1 extrayendo el anillo de
resorte 2.
 09900-06107: Pinzas para anillos de resorte
