Freno Delantero; Despiece - Suzuki Lt-R450 Manual De Servicio

7-18 CHASIS

FRENO DELANTERO

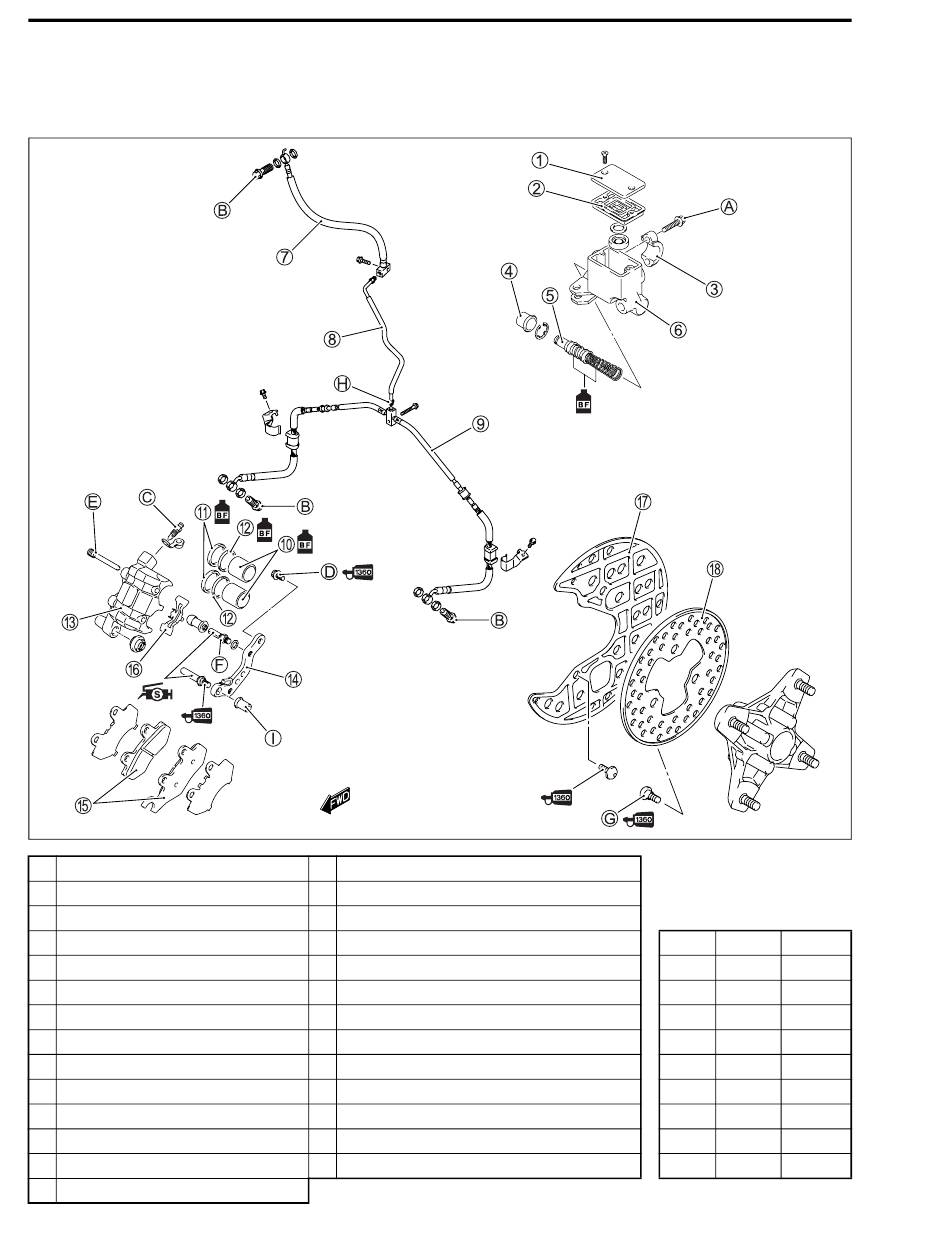

DESPIECE

1
Tapa del depósito del cilindro maestro
2
Diafragma
3
Abrazadera de cilindro maestro
4
Cubierta
5
Conjunto de pistón
6
Cilindro maestro
7
Latiguillo del freno N.° 1
8
Tubo de freno
9
Latiguillo del freno N.° 2
0
Pistón
A
Junta de pistón
B
Junta guardapolvo
C
Pinza de freno
D
Soporte de pinza de freno
E
Pastilla de freno
F
Muelle de pastilla
G
Cubierta de disco
H
Disco de freno delantero
A
Tornillo de montaje del cilindro principal
B
Tornillo de unión de latiguillo del freno
C
Válvula de purgado de aire
D
Perno de montaje del mecanismo del freno
E
Pasador de montaje de pastilla de freno
F
Pasador de soporte de pinza
G
Tornillo de disco de freno
H
Tuerca de tubo de freno
I
Tuerca de soporte de pinza

ÍTEM N·m kgf-m
A
10 1,0
B
23 2,3
C
6 0,6
D
26 2,6
E
18 1,8
F
18 1,8
G
23 2,3
H
16 1,6
I
23 2,3
