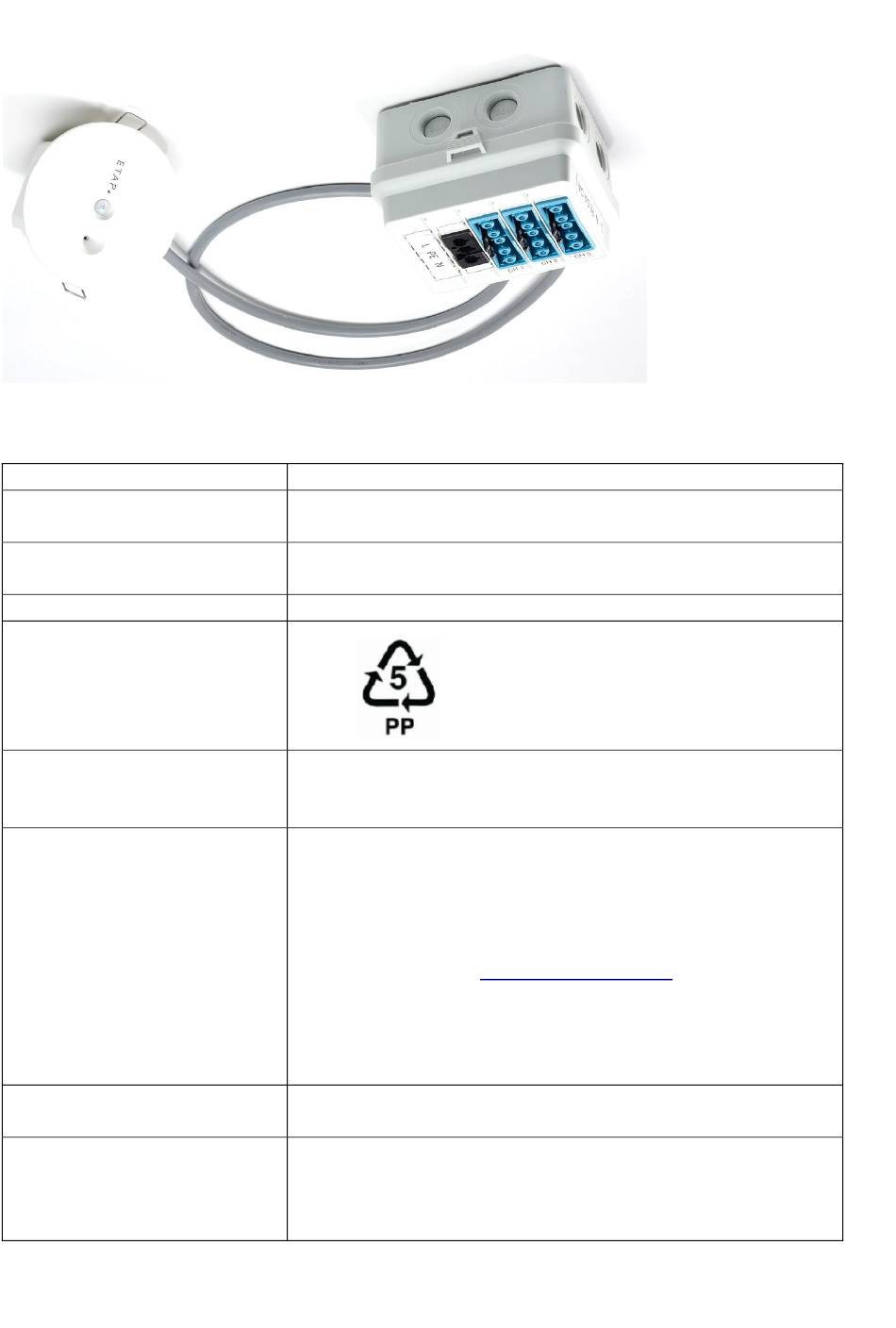

El cable precableado de la caja de conexión tiene una longitud de aprox. 2 m.
Datos técnicos C1C20/01-200
Tensión de funcionamiento
Aislamiento de los cables
Corriente de alimentación a la
línea DALI
Diagramas de cableado
Material de la caja
Temperatura de trabajo
Cableado
Funcionamiento
predeterminado
Dimensiones (longitud
anchura x altura)
230 V CA 50 Hz
Todo el cableado debe estar aislado de la tensión de red, porque
DALI no es SELV (muy baja tensión de seguridad)
Ver "1. Límites del sistema" más arriba
Ver "Aplicaciones" más arriba
PP
0 °C ... +50 °C (para una detección de movimiento PIR fiable, la
diferencia de temperatura entre los usuarios y el entorno debe
ser de al menos 5 °C)
El conductor de conexión al controlador está precableado (tipo
de cable LIHH). Conexión de la entrada de RED y de las salidas
RED+DALI mediante conectores Wieland GST18. En la caja, el
conector de entrada de RED es MACHO y los conectores de
salida RED+DALI son HEMBRA. Si necesita accesorios de
cableado, consulte
distribuidor local de Wieland.
Todos los conductores deben tener una sección mínima de 1,5
mm² o superior, dependiendo de la reglamentación local.
El modo de operación debe definirse desde la aplicación, en el
momento de la puesta en servicio.
x Controlador: Ø 100x52 mm (excl. conector de enchufe).
Caja: 125x120x82 mm.
Ver diagramas de dimensiones en la página anterior para más
información.
