De manera que, en la práctica, la tasa de muestra de un osciloscopio debería ser
cuatro o cinco veces su ancho de banda: f
solapamiento y los componentes de la frecuencia solapados tienen una mayor
atenuación.
Consulte también Evaluación de la tasa de muestreo del osciloscopio vs. fidelidad de muestreo:
Cómo realizar las mediciones digitales más precisas, , Nota de la aplicación
Keysight 1587
(http://literature.cdn.keysight.com/litweb/pdf/5989-5732EN.pdf)
Tiempo de elevación del osciloscopio
Muy relacionado con la especificación de ancho de banda del osciloscopio está la
especificación de tiempo de elevación. Los osciloscopios con una respuesta de
frecuencia de tipo Gauss tienen un tiempo de elevación de alrededor de
0,35/f
El tiempo de elevación de un osciloscopio no es la máxima velocidad de flanco
que el osciloscopio puede medir correctamente. Es la máxima velocidad de flanco
que el osciloscopio puede producir.
62
Aliased frequency
components
f /4
S
Frequency

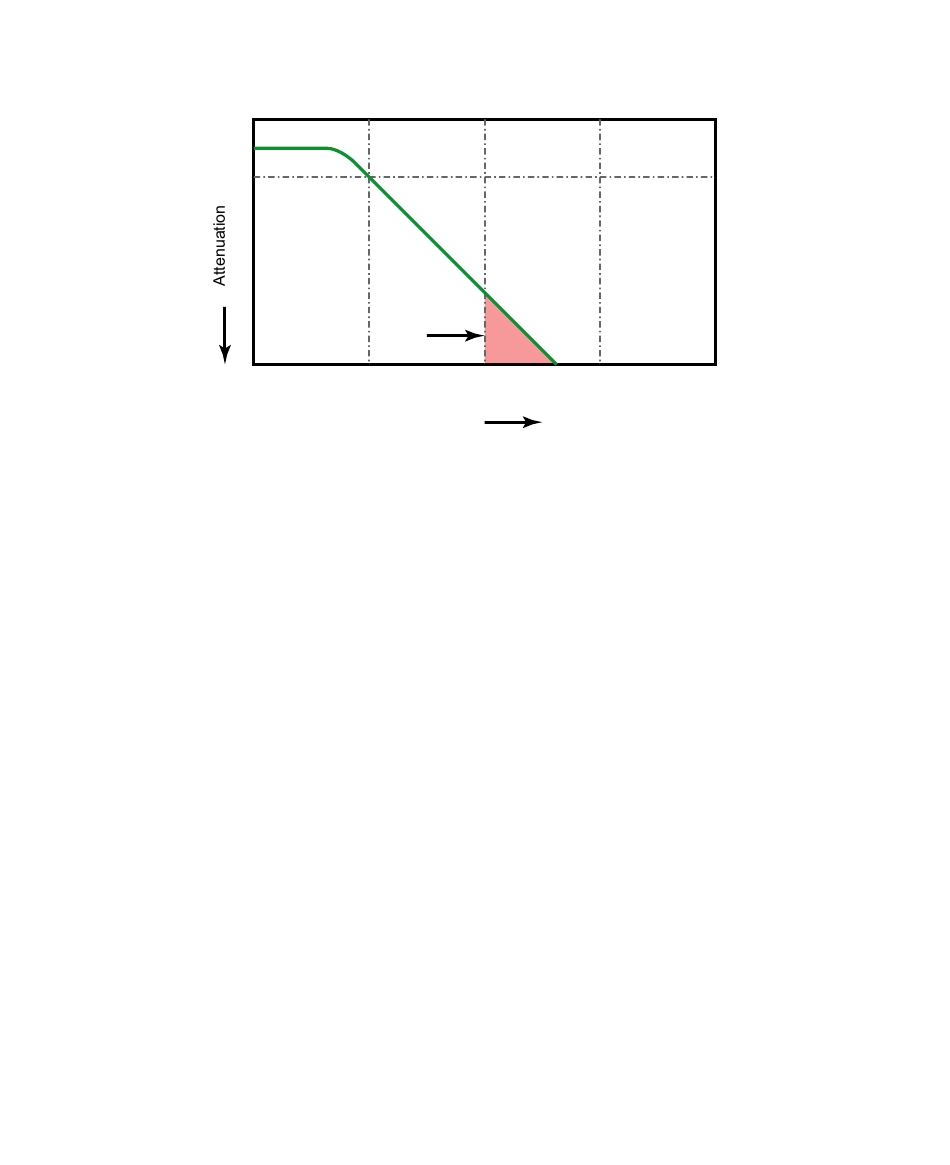

Limiting oscilloscope bandwidth (f
