Compensación de las sondas pasivas
Debe compensarse cada sonda pasiva del osciloscopio para que coincida con las
características de entrada del canal del aparato al que está conectada. Una sonda
mal compensada puede generar errores importantes de medición.
1 Indique la señal Comp de sonda (consulte
2 Presione [Defaul t Setup] Configuración predeterminada para recuperar la
3 Presione [Auto Scale] Escala automática para configurar automáticamente el
4 Presione la tecla del canal al que esté conectada la sonda ([1], [2], etc.).
5 En el menú Canal, presione Sonda.
6 En el menú Sonda de canal, presione Comprobación de sonda y siga las
7 Conecte las sondas en el resto de canales del osciloscopio.
8 Repita el procedimiento para cada canal.
Osciloscopio Keysight InfiniiVision serie 1000 X Guía del usuario
la página 17).
configuración predeterminada del osciloscopio (consulte
configuración predeterminada del osciloscopio"
osciloscopio de la señal Comp de sonda (consulte
automática" en la página 19).
instrucciones en pantalla.
De ser necesario, use una herramienta no metálica (suministrada con la sonda)
para ajustar el condensador en la sonda para el pulso más plano posible.
En algunas sondas (como las sondas N2140/42A), el condensador se
encuentra en el conector BNC de la sonda. En otras sondas (como las sondas
N2862/63/90), el condensador es un ajuste amarillo en la punta de la sonda.

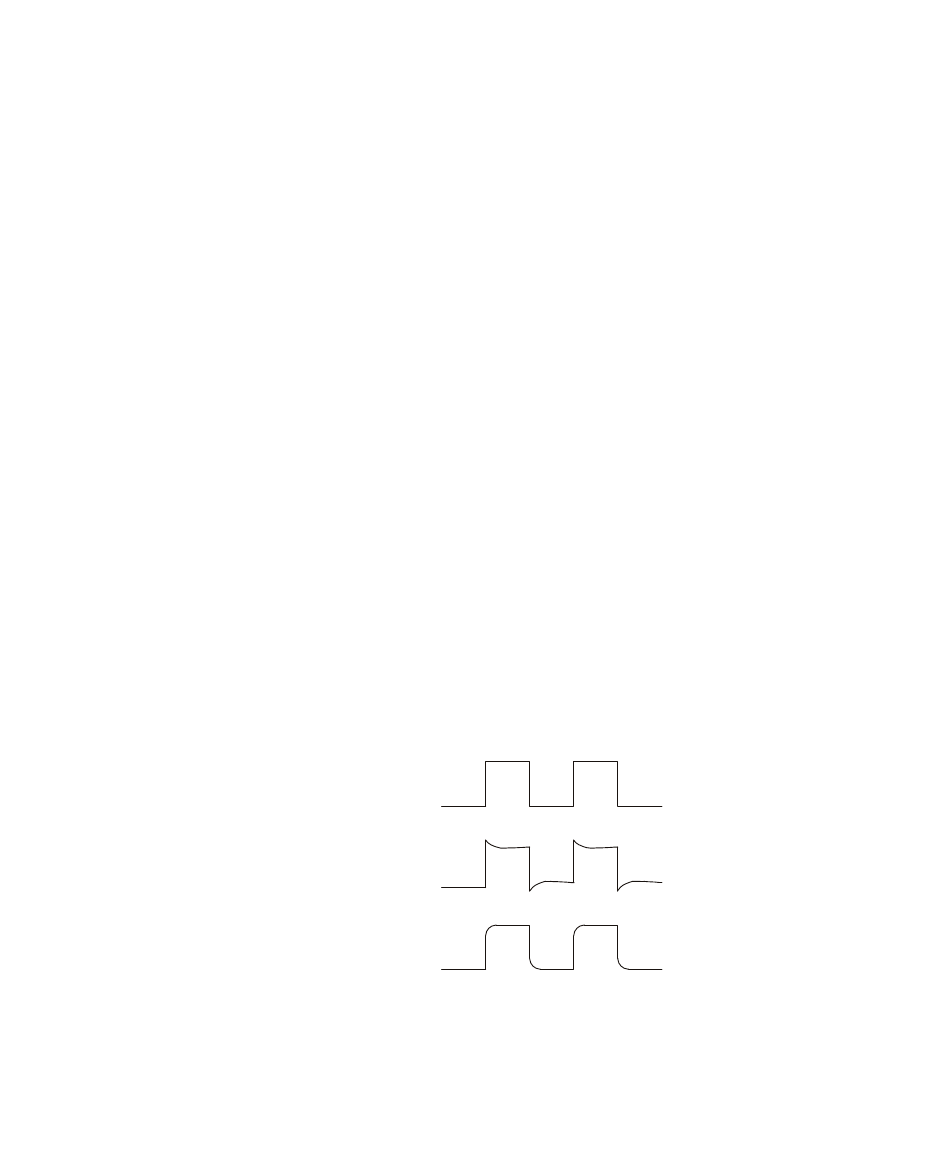

Compensación perfecta
Compensación excesiva
Compensación baja
