Conexión del cable de señal
El cable de señal se extiende desde la unidad de presentación a la unidad de antena. Para reducir
las interferencias eléctricas, no distribuya el cable de señal cerca de otro equipo eléctrico. Asimismo,
evite extender el cable en paralelo a cables de alimentación. Pase el cable por el orificio y aplique
un compuesto sellante en torno al orificio para impermeabilizarlo.
1. Afloje cuatro pernos, abra la cubierta de la antena y coloque el soporte.
2. Afloje el conjunto del prensaestopas del cable (placa, junta y arandela plana).
3. Pase el cable de señal con el conector por la parte inferior del chasis de la unidad de antena.
Pase el cable por el conjunto del prensaestopas, como se muestra a continuación.

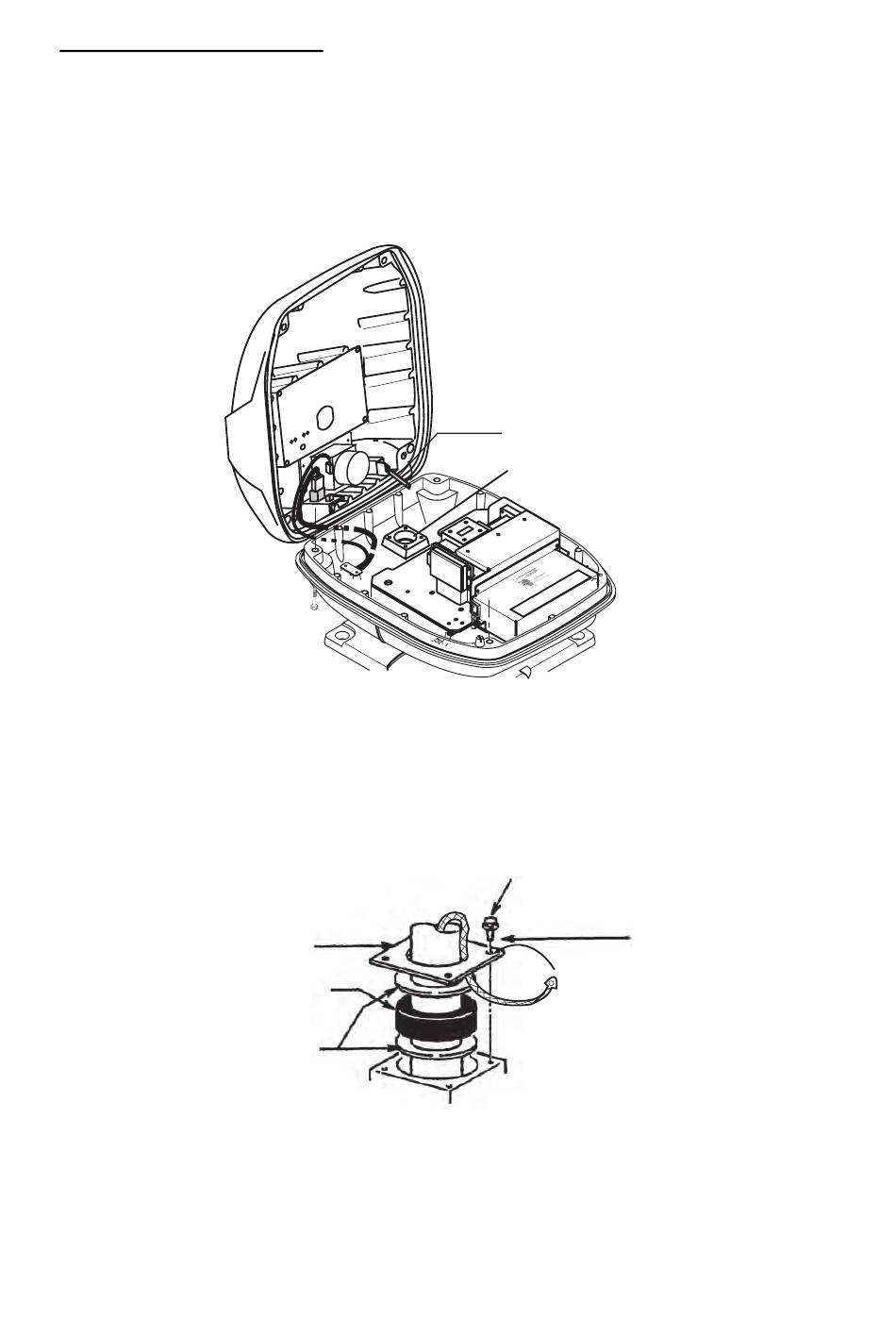

Colocación del cable de señal por el conjunto del prensaestopas del cable
4. Fije el terminal de orejeta del cable de apantallamiento a uno de los cuatros pernos de fijación
del conjunto del prensaestopas del cable.
Perno
Chasis de la unidad de antena, cubierta abierta
Placa
Junta
Arandela
de resorte
Soporte
Conjunto del
prensaestopas del cable
Perno
4 - M4 x 16
Cable de
apantallamiento
