1.3

Unidad de antena para el MODELO 1935/1945

Selección de la ubicación de la unidad de antena
• La unidad de antena se instala bien encima del puente, bien sobre una plataforma en el mástil
del radar. Instale la unidad de antena en un lugar donde haya un amplio ángulo de visión.
Cualquier obstáculo provocará puntos ciegos. Por ejemplo, un mástil con un diámetro inferior
al ancho horizontal del haz del radiador generará un pequeño punto ciego. Un puntal horizontal
o una cruceta situados en el mismo plano generarán un obstáculo mayor. Instale la unidad de
antena sobre o bajo un puntal horizontal o una cruceta.
• No se puede colocar la unidad de antena en un lugar con una visión completamente despejada
en todas direcciones. Asegúrese de comprobar si hay puntos ciegos en la pantalla del radar
después de instalarlo.
• Para reducir las interferencias eléctricas, no distribuya el cable de señal cerca de otro equipo
eléctrico. Asimismo, evite extender el cable en paralelo a cables de alimentación.
• Se producirá un error en el compás magnético si la unidad de antena se encuentra instalada
cerca de él. Respete las distancias de seguridad respecto a compases indicadas en
INSTRUCCIONES DE SEGURIDAD para evitar interferencias con un compás magnético.
• No pinte la apertura del radiador. La onda del radar no se puede transmitir si hay pintura en el
radiador.
• Si el radar está instalado en una embarcación grande, siga los puntos que se indican a
continuación:
• La longitud del cable de señal entre la unidad de antena y la unidad de presentación debe
ser de 30 m como máximo.
• Las emisiones de una chimenea o conducto de escape perjudican al rendimiento de la
antena y la presencia de gases calientes puede dañar al radiador. La unidad de antena no
debe instalarse en lugares con una temperatura superior a 55°C.

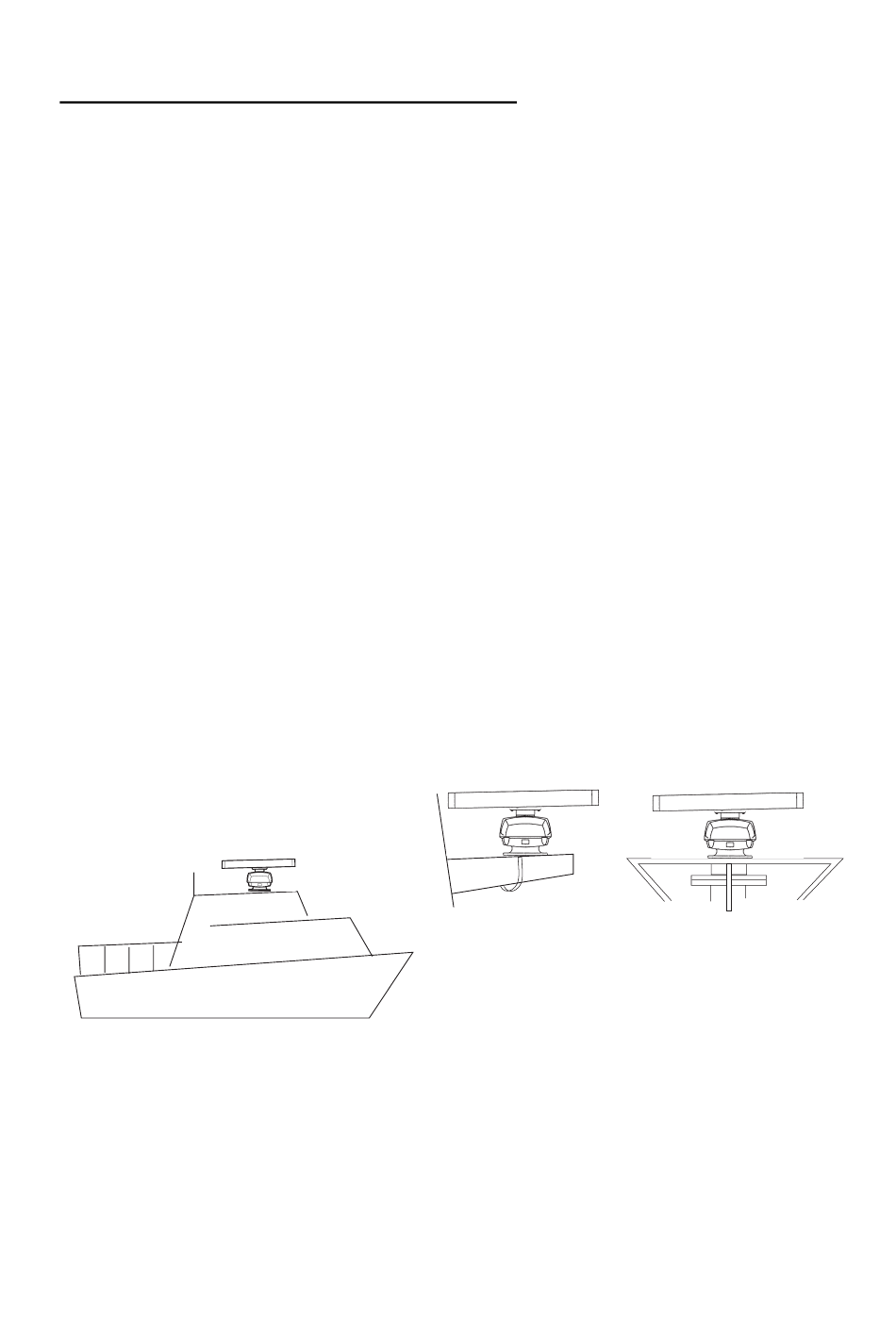

• La unidad de antena puede instalarse sobre el puente, un mástil normal o el mástil del radar.
(a) Sobre el puente
(b) Mástil normal (c) Mástil radar
1-9
