Indicaciones para la instalación
4
Conexión de bus de campo
4.2.2

Bus de campo Ethernet X4232_11 y X4232_12 (RJ45)

26
Utilice conectores enchufables RJ45 apantallados, prefabricados conforme a
IEC 11801 edición 2.0, categoría 5.
Función
Interfaz de bus de campo Ethernet
Tipo de conexión
Push Pull RJ45

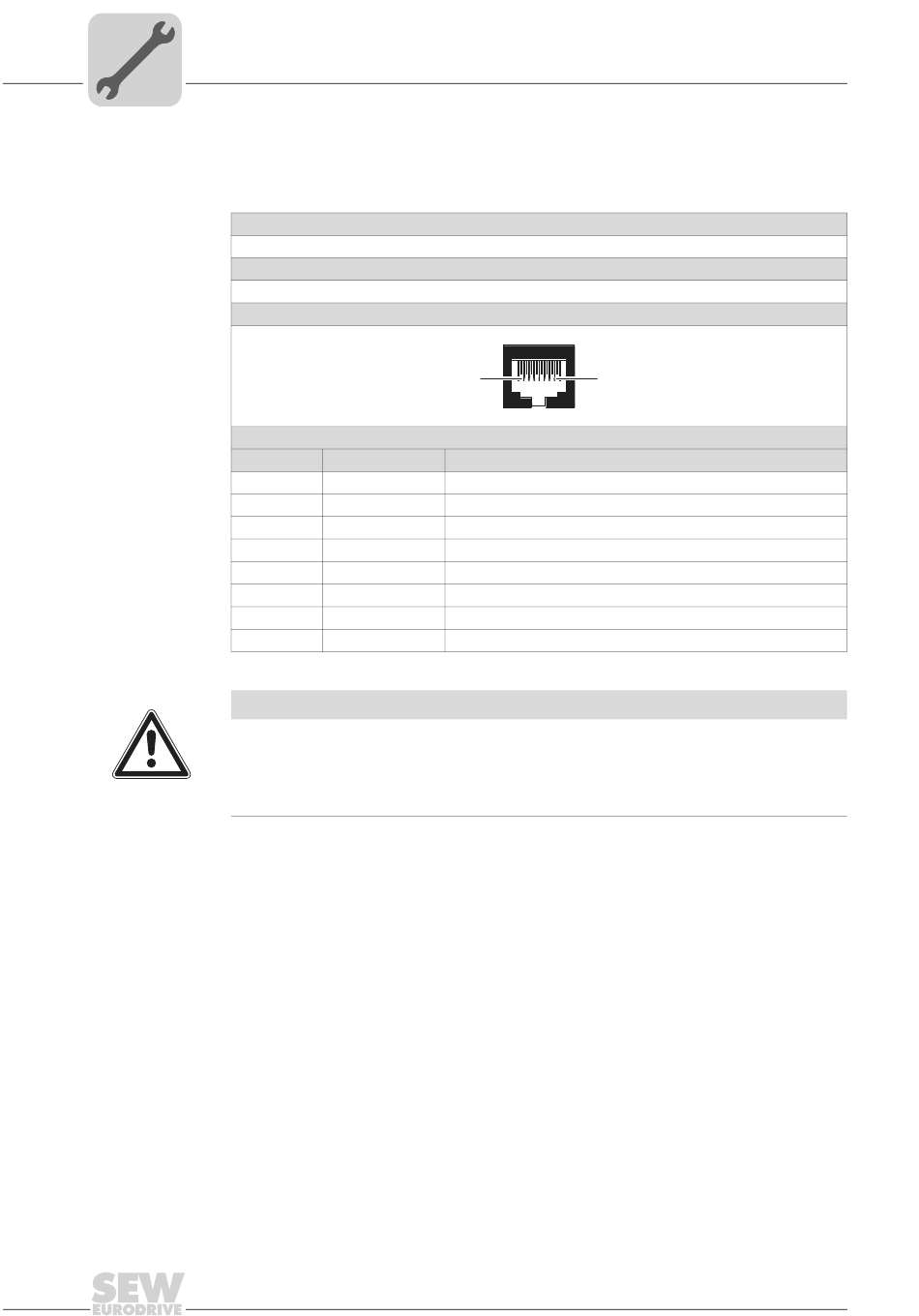

Esquema de conexiones
Asignación
N.° Nombre
1 TX+
2 TX-
3 RX+
4 res.
5 res.
6 RX-
7 res.
8 res.
¡IMPORTANTE!
Si no encaja el cable de interconexión RJ45 sin carcasa del conector Push-Pull.
Conexión RJ45 Push Pull dañada.
• Utilice exclusivamente conectores lado cliente Push-Pull RJ45 según IEC PAS
61076-3-117.
1
8
Función
Cable de emisión (+)
Cable de emisión (-)
Cable de recepción (+)
Reservado
Reservado
Cable de recepción (-)
Reservado
Reservado
Manual – MOVIPRO
2354433675
®
-ADC con interfaz PROFINET
