Mise en marche rapide

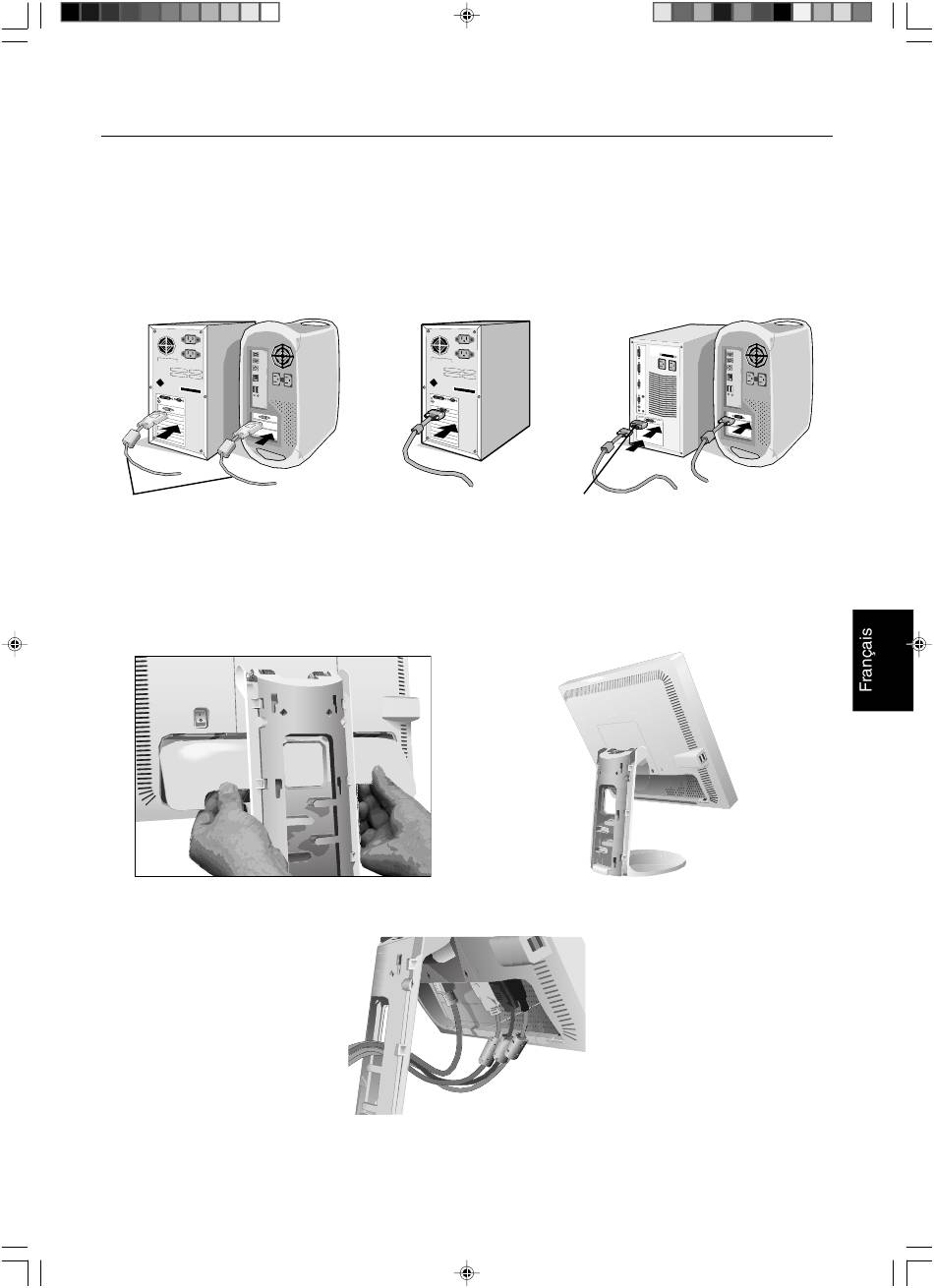

Pour connecter le moniteur MultiSync LCD à votre système, conformez-vous aux instructions suivantes :
1. Éteignez votre ordinateur.
2. Pour un PC ou un Mac équipé d'une sortie numérique DVI : Branchez le câble vidéo DVI au connecteur de la carte
graphique de votre système (Figure A.1). Serrez toutes les vis.
Pour un PC équipé d'une sortie analogique : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo sur le
connecteur de la carte vidéo de votre ordinateur (Figure A.2). Serrez toutes les vis.
Pour un MAC : Connectez à l'ordinateur l'adaptateur de câble pour Macintosh, puis branchez à l'adaptateur le mini-
connecteur D-SUB à 15 broches (Figure B.1). Serrez toutes les vis.
Câble vidéo DVI
Figure A.1
REMARQUE : Certains systèmes Macintosh n'ont pas besoin d'adaptateur de câble.
3. Retirez le couvercle du connecteur (Figure C.1).
4. Placez vos mains de chaque côté du moniteur pour incliner l'écran LCD d'un angle de 30 degrés (Figure C.2).
5. Connectez tous les câbles aux connecteurs appropriés en les faisant passer à travers le trou carré du support (Figure C.3).
06_French
Figure C.1
3
Adaptateur de câble
Figure A.2 pour Macintosh
(non inclus)
Figure C.3
Français-3
1/12/05, 12:50
Figure B.1
Figure C.2
