Regulaciones
(continuación)
Datos técnicos
Tensión nominal 230 V~
Frecuencia nominal 50 Hz
Intensidad nominal 4 A
Potencia consumida 4 W
Capacidad de carga no- 2(1) A, 250 V~ cada una, total máx.
minal de las salidas de re- 4 A~
lés
Clase de protección I
Tipo de protección IP 20 D según EN 60529, ha de quedar
garantizado por la estructura/instalación
Temperatura ambiente admisible
– Funcionamiento de 0 a +40 °C
Utilización en habitaciones y cuartos de
calefacción (condiciones ambientales
normales)
– Almacenamiento y
transporte de –20 a +65 °C

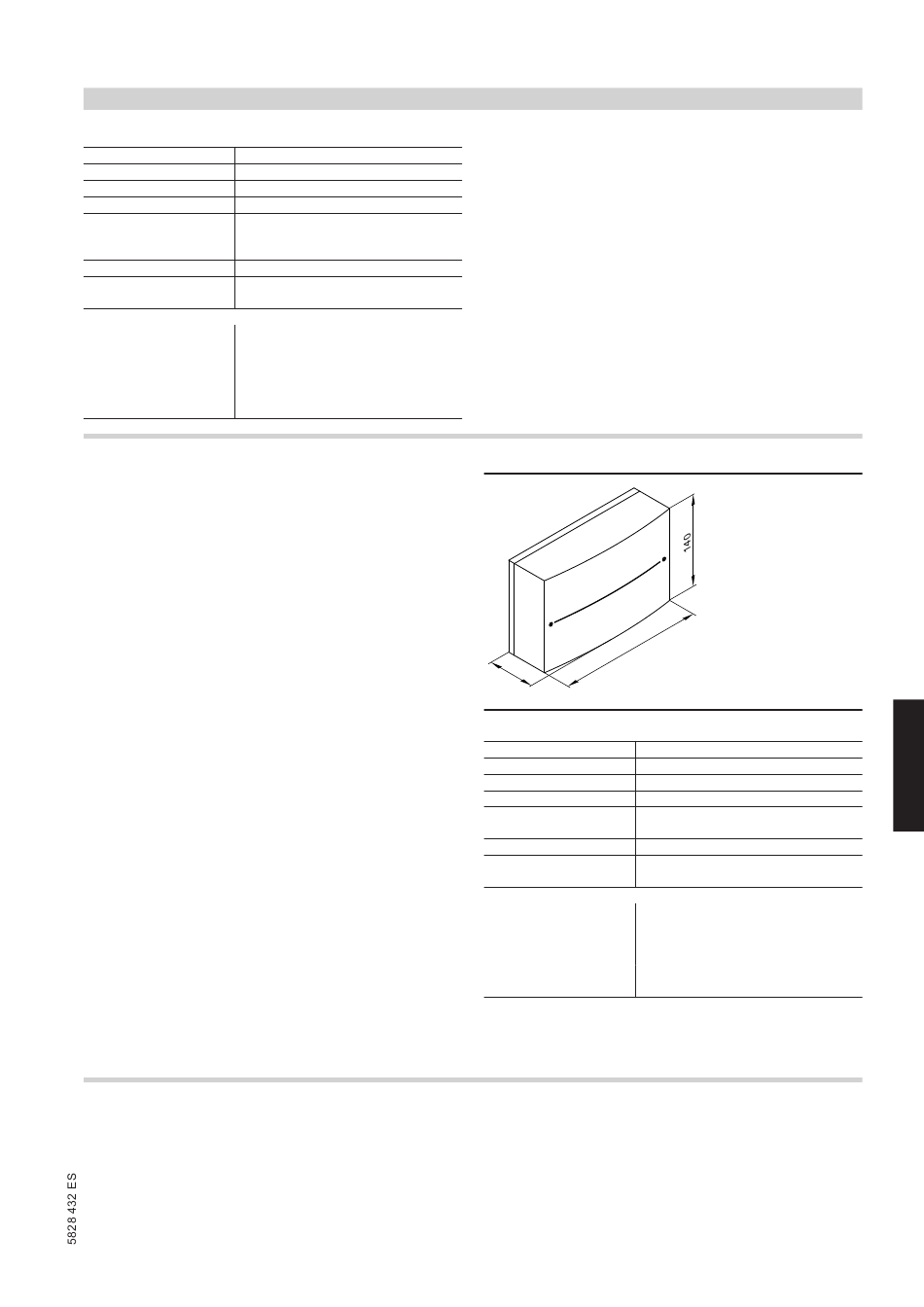

Ampliación EA1
N.º de pedido 7452 091
Ampliación de las funciones en la carcasa para el montaje en la
pared.
Con las entradas y salidas se pueden realizar hasta 5 funcio-
nes:
1 salida de conmutación (contacto inversor libre de potencial)
■ Salida de aviso colectivo de avería (solo para Vitotronic 100,
modelo HC1B y Vitotronic 200, modelo HO1B)
■ Activación de bomba de alimentación a una subestación
■ Activación de la bomba de recirculación de A.C.S. (solo con
Vitotronic 200, modelo HO1B)
1 entrada analógica (0 a 10 V)
■ Valor prefijado de la temperatura de consigna de caldera
3 entradas digitales
■ Conmutación externa del modo de funcionamiento para entre 1 y
3 circuitos de calefacción (solo con Vitotronic 200, modelo HO1B y
Vitotronic 300-K, modelo MW2B)
■ Bloqueo externo
■ Bloqueo externo con aviso colectivo de avería
■ Demanda de una temperatura mínima de caldera
■ Avisos de avería
■ Funcionamiento breve bomba de recirculación de A.C.S. (solo
para Vitotronic 200, modelo HO1B y Vitotronic 300-K,
modelo MW2B)
■ Indicación de funcionamiento reducido de un circuito de calefac-
ción (solo con Vitotronic 300-K, modelo MW2B)
Conexión a la red eléctrica de la bomba de recirculación de
A.C.S.
Las bombas de recirculación de A.C.S. con regulación interna propia
deben conectarse a una red eléctrica independiente. No se autoriza
la conexión a la red eléctrica mediante la regulación ni los acceso-
rios de la Vitotronic.

Vitocom 100, modelo LAN1

N.º de pedido Z011 224
■ Con módulo de comunicación
■ Para el manejo a distancia de una instalación de calefacción a tra-
vés de Internet y redes IP (LAN) con router ADSL
■ Equipo compacto para montaje en la pared
■ Para el manejo de la instalación con Vitotrol App o Vitodata 100
VITODENS 200-W
0
1 8
5 8
Datos técnicos
Tensión nominal 230 V~
Frecuencia nominal 50 Hz
Intensidad nominal 2 A
Potencia consumida 4 W
Capacidad de carga no- 2(1) A, 250 V~
minal de la salida de relés
Clase de protección I
Tipo de protección IP 20 D según EN 60529, ha de quedar
garantizado por la estructura/instalación
Temperatura ambiente admisible
– Funcionamiento de 0 a +40 °C
Utilización en habitaciones y cuartos de
calefacción (condiciones ambientales
normales)
– Almacenamiento y
transporte de –20 a +65 °C
Funciones del manejo con Vitotrol App
■ Manejo a distancia de hasta 3 circuitos de calefacción de una ins-
talación de calefacción
■ Ajuste de programas de funcionamiento, valores de consigna y
programaciones.
■ Consulta de información sobre la instalación
■ Visualización de avisos en el panel de control de la Vitotrol App
