TRP COMPACT N&D Instrucciones De Montaje página 10

COMPACT N&D
ES

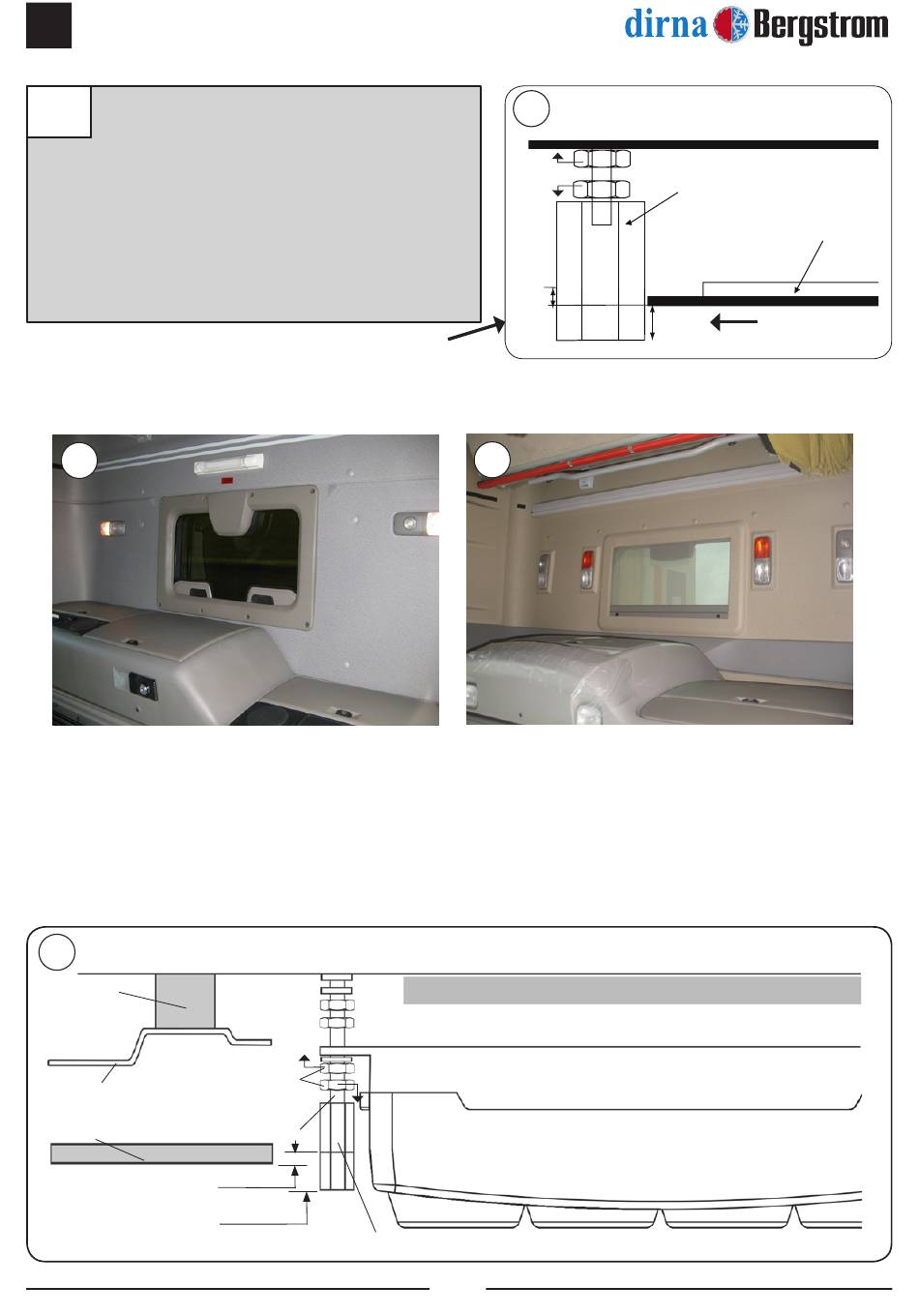

Colocar tuerca M6 (A) tras la tuerca de fijación
16
del panel interior de distribución de aire en
cada espárrago. Colocar hexágonos M6
roscandolo hasta que quede 1 mm por encima
del tapizado en vehículos con cabina Super
Space Cab y 10 mm por debajo del tapizado
en el resto de vehículos. Desenroscar tuercas
M6 (A) de este punto hasta que haga tope con
los hexágonos y apretar contra estos.
16
Resto de cabinas
16
Junta
EPDM
Techo cabina
Espárrago M6
Tapizado
Space Cab - 1 mm.
Resto modelos - 10 mm.
Super Space Cab
Base
(A)
Tuerca M6
Hexágonos M6
16
1 mm
Aprox.
16
Cabina Super Space Cab
Panel interior de distribución de aire
10
Base Compact
Hexágono M6
(A)
Tapizado
Resto de modelos
10 mm
Gomaespuma
®
