6.6 Reassembly
d)
e)

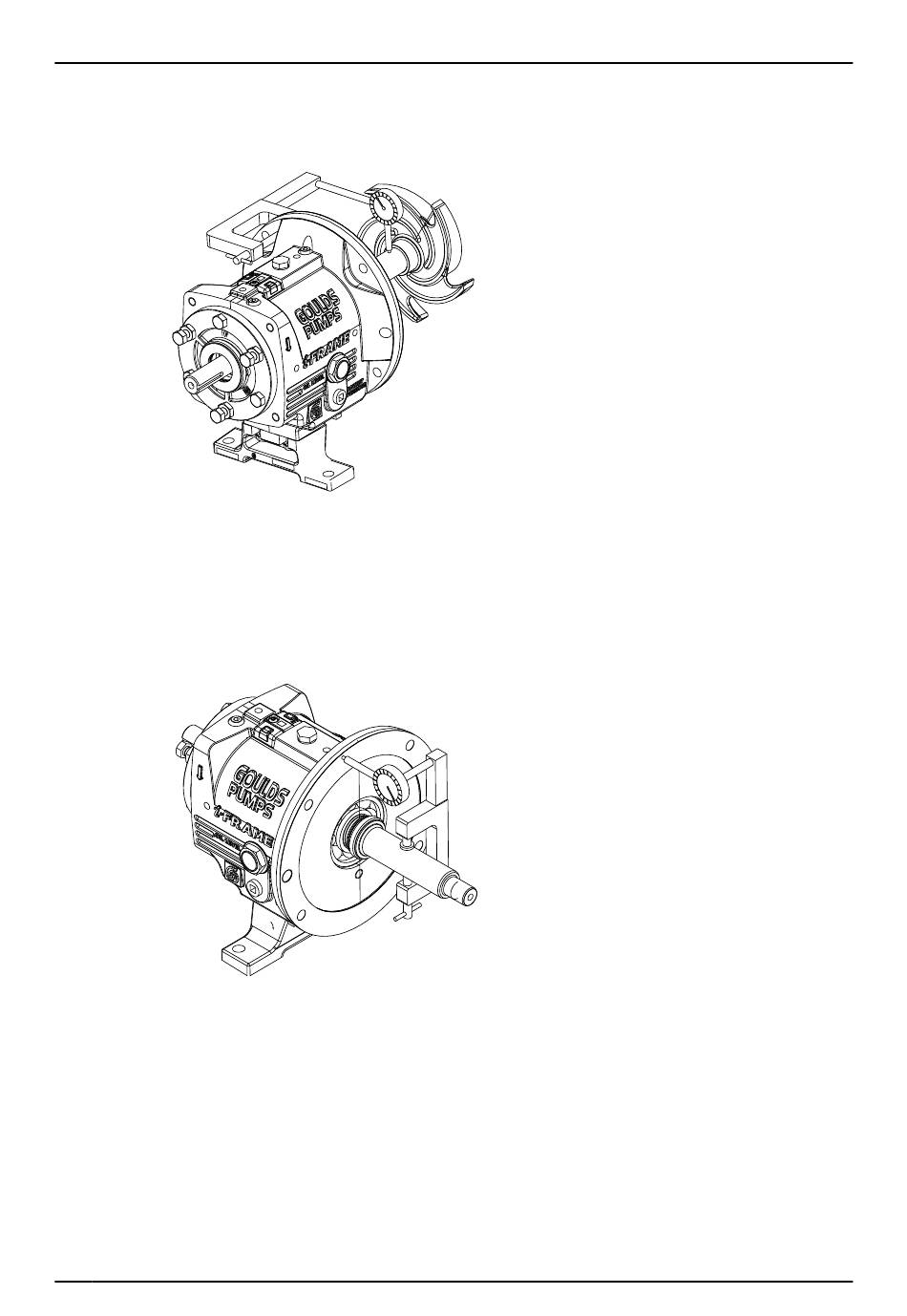

Figura 113: Extraiga el impulsor y el manguito del eje
4. Controle el descentramiento de la cara de la caja de rodamientos girando el eje de manera que
el reloj comparador mida el ajuste de 360º.
Si la lectura del indicador total es superior a 0,025 mm | 0,001 pulg., desmonte la unidad y de-
termine la causa y corríjala.
Figura 114: Verifique el descentramiento de la cara de la caja de rodamientos
5. Coloque la junta de papel manila (360D) en la caja de rodamientos (228) y sóstengala en su
SCALE 0.150
lugar colocando clavijas (469B) en los orificios.
La junta está diseñada para encajar sólo de una manera.
6. Instale el adaptador de la caja de rodamientos.
a)
b)
126
Si la lectura total del indicador es mayor que 0,051 mm | 0,002 pulg., desmonte el mangui-
to del eje y determine la causa.
Extraiga el elemento motriz y la camisa del eje.
Coloque el adaptador de la caja de rodamientos (108) en el ensamblado de éste.
Alinee los orificios de los pernos y las posiciones de las clavijas del adaptador con los orifi-
cios de los pernos y las posiciones de las clavijas de la caja de rodamientos.
