7 Puesta en marcha
7.3 Montaje del eje articulado en la máquina
Según la versión, la máquina puede estar equipada con diferentes ejes articulados:
Eje articulado estándar

Eje articulado Tele-Space

1. Comprobar la posición de montaje.
 El extremo del eje articulado identificado con el símbolo de tractor está
2. Apretar boquilla de lubrica-
ción [1] situada en la protec-
ción del eje articulado.
3. Con ayuda de un destorni-
llador, empujar el anillo de
plástico situado en el cierre
de bayoneta de la protec-
ción de eje articulado [2] ha-
cia la boquilla de
lubricación.
4. Tirar hacia atrás la protec-
ción de eje articulado.
5. Mantener abiertos con la
mano la protección de eje
articulado y abrazadera.
40
Daños materiales por un eje articulado inapropiado
La máquina se suministra con un eje articulado diseñado en función
del aparato y de la potencia.
El uso de un eje articulado de dimensiones equivocadas o ilegal (por
ejemplo, sin protección o cadena de pasador) puede provocar lesio-
nes personales o dañar el tractor o la máquina.
 Utilizar únicamente los ejes articulados legales del fabricante.
 Siga las indicaciones del manual de instrucciones del fabri-
cante de ejes articulados.
orientado hacia el tractor.
n ATENCIÓN
1

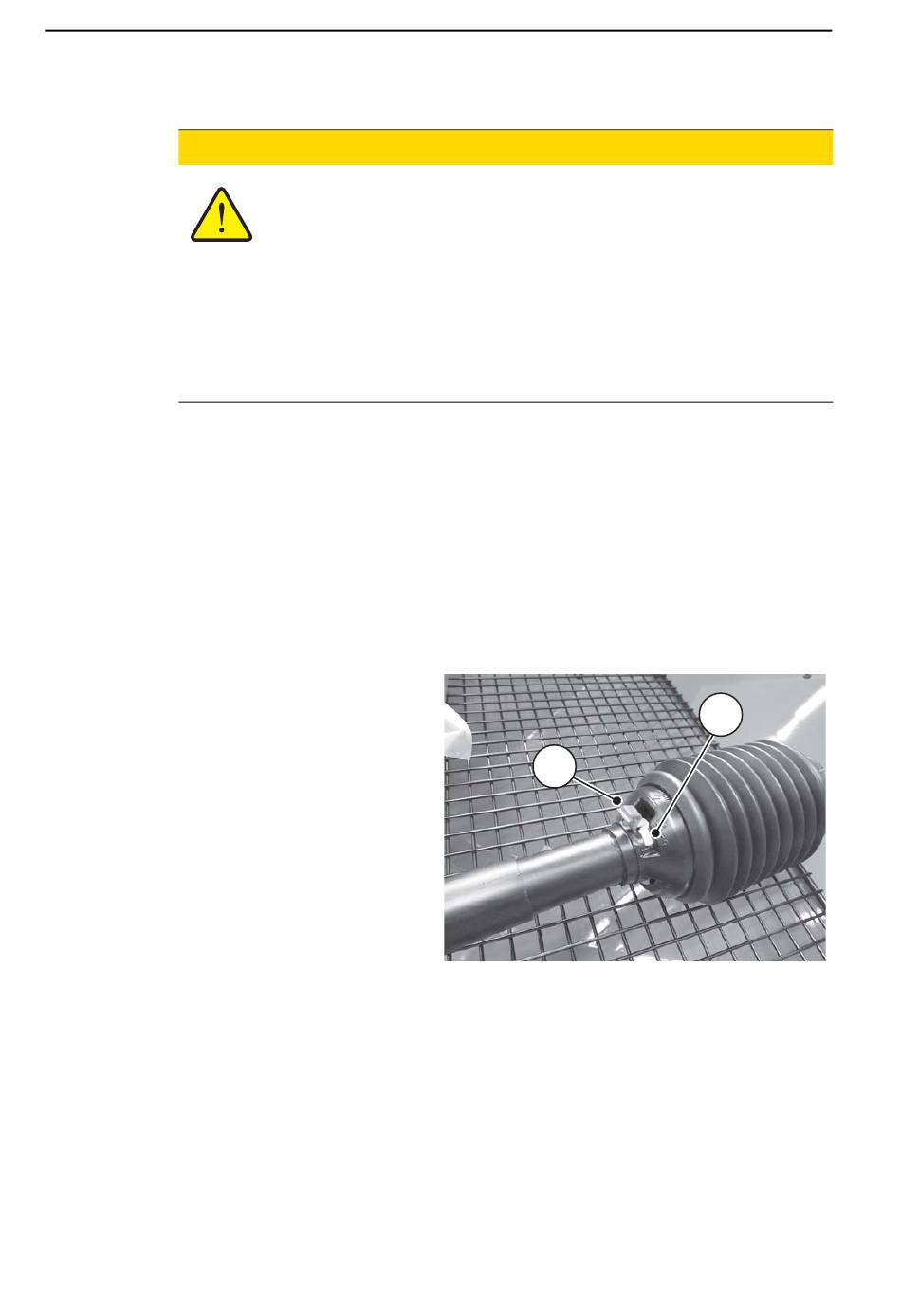

Imagen 7.1: Abrir la protección de eje arti-
culado.
2
