Conexión
5.2 Conexión eléctrica
5.2.2

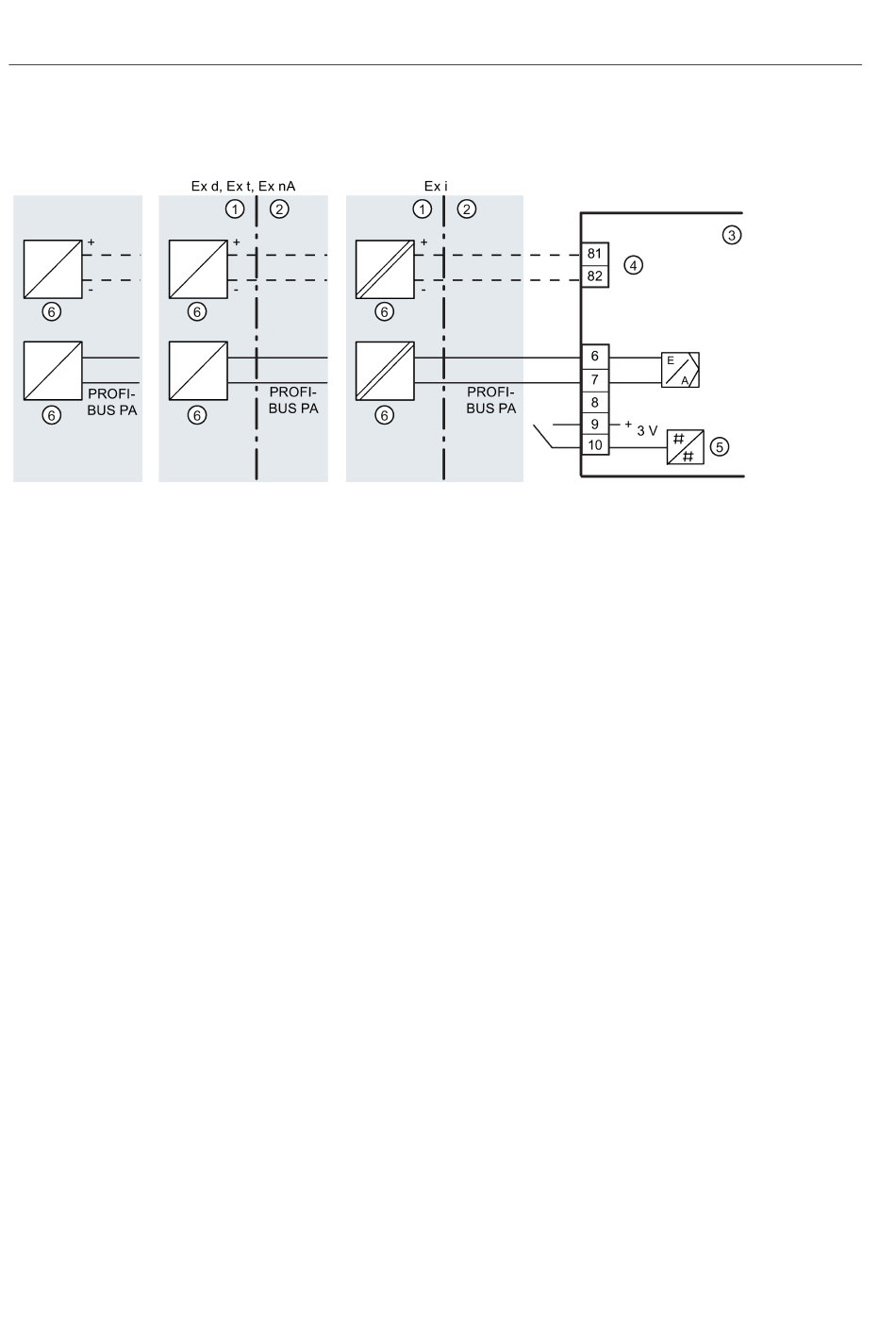

Gráfico de conexión de la tarjeta base
①
Área sin peligro de explosión
②
Área con peligro de explosión
③
Tarjeta base
Figura 5-5
Versión del aparato con PROFIBUS PA
90
④
Entrada: desconexión de seguridad
⑤
Entrada binaria 1
⑥
Fuente de señales
Instrucciones de servicio, 02/2016, A5E32851579-AB
SIPART PS2 con PROFIBUS PA
