Antes de empezar

Acerca de las tarjetas I/O

Las tarjetas I/O compatibles con el formato mini-
YGDAI de Yamaha se pueden instalar en la ranura
OPTION I/O ubicadas en el panel posterior del
AW2816 para añadir puertos de entrada/salida. Por
ejemplo, si instala una tarjeta I/O compatible con el
formato ADAT en una ranura OPTION I/O, puede
transmitir/recibir ocho canales de audio digital a/
desde un grabador digital de formato ADAT.
Actualmente, se pueden utilizar los siguientes tipos
de tarjetas I/O.
MY8-AT
Esta tarjeta transmite y recibe ocho canales de
señales digitales de formato Alesis.
MY8-TD
Esta tarjeta transmite y recibe ocho canales de
señales digitales de formato TASCAM.
MY8-AE
Esta tarjeta transmite y recibe ocho canales de
señales digitales de formato AES/EBU.
MY8-AD
Esta es una tarjeta A/D con ocho canales de jacks
de entrada analógica (jacks pone TRS balanceados).
MY4-AD
Esta es una tarjeta A/D con cuatro canales de jacks
de entrada analógica (jacks XLR balanceados).
MY4-DA
Esta es una tarjeta D/A con cuatro canales de jacks
de salida analógica (jacks XLR balanceados).
Para recibir información actualizada acerca de las
tarjetas MY disponibles, contacte con el distribuidor
local de Yamaha o visite el siguiente sitio web.
<http://www.aw2816.com/>

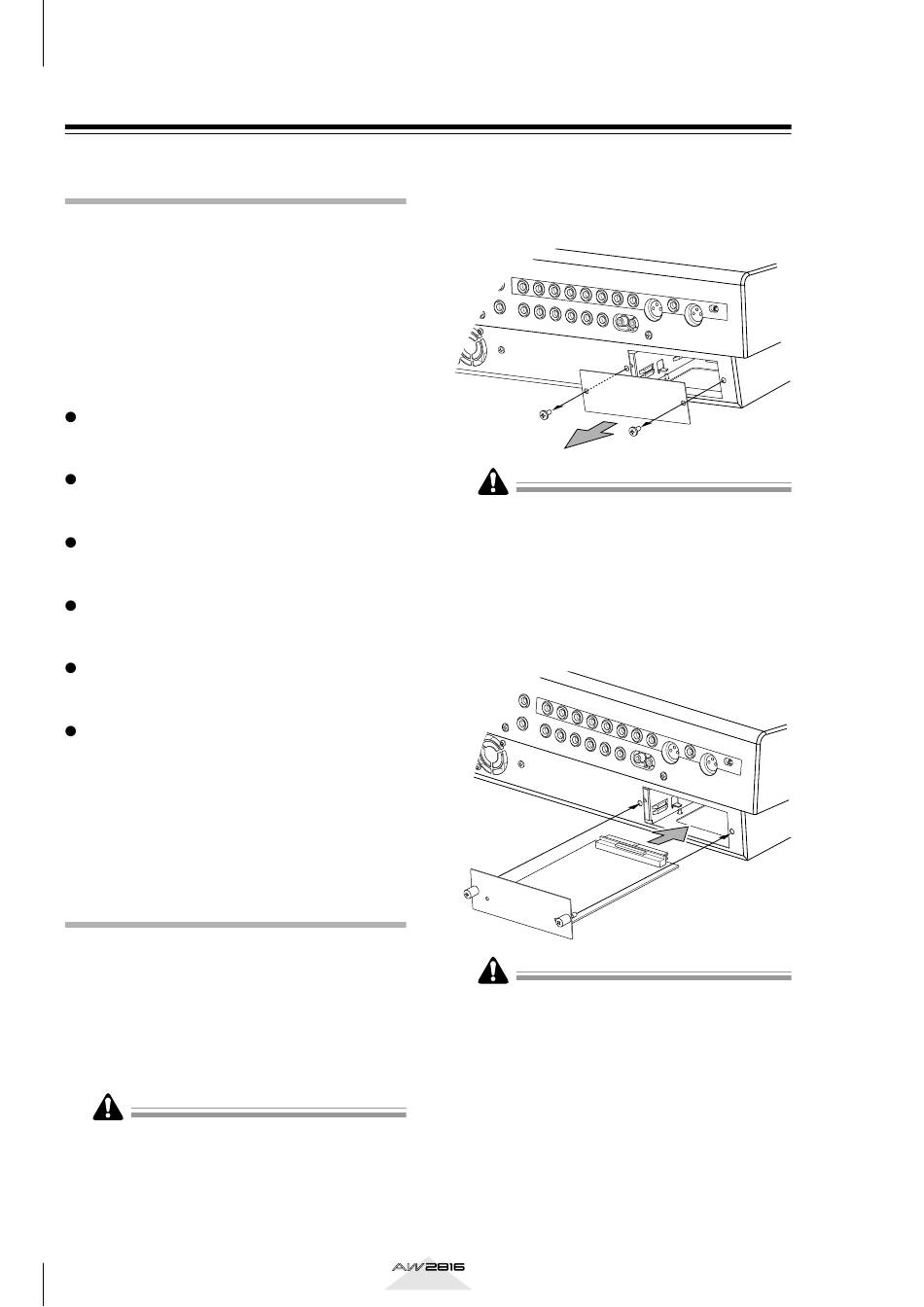

Procedimiento de instalación
Lea y observe con atención las precauciones en la
instalación de los dispositivos opcionales que
aparecen al principio de este manual.
1
Compruebe que el equipo AW2816 está
desactivado. Para más seguridad,
desconecte el cable de alimentación de la
toma CA.
Desactive siempre la alimentación de la unidad
principal y de todos los periféricos, desconecte el
cable de alimentación de la toma de corriente y, a
continuación, desconecte los cables que conectan la
unidad principal con los periféricos antes de empezar
el trabajo de instalación.
10

Instalar la tarjeta I/O

Sección de operación
2
Desde la ranura OPTION I/O situada en el
panel posterior del AW2816, retire los dos
tornillos que sujetan la cubierta.
Guarde la cubierta y los tornillos que ha retirado en
un lugar seguro.
3
Deslice la tarjeta I/O por las guías de la
ranura hasta que se coloque en su posición
haciendo un clic.
4
Apriete los tornillos que se incluyen con la
tarjeta I/O para fijar la tarjeta.
Tenga en cuenta que si los tornillos están flojos, puede
que la tarjeta no quede conectada a masa
correctamente.
