Antes de empezar

Instalar un dispositivo SCSI externo

Dispositivos SCSI externos

Los dispositivos SCSI externos que se mencionan aquí
son dispositivos de almacenaje que se utilizan para
realizar copias de seguridad/recuperar la información
interna de AW2816, y se pueden conectar al conector
SCSI en el panel posterior del AW2816. Se pueden
utilizar los siguientes tipos de dispositivos de
almacenamiento.
• Tipo de unidad: Unidades MO (128 MB, 230
MB, 540MB, 640 MB 1.3 GB), unidades de disco
duro, unidades de CD-RW
• Interface: SCSI-2
• Modelos con los que puede trabajar: consulte
con el distribuidos local de Yamaha o consulte el
sitio web en la siguiente URL.
<http://www.aw2816.com/>
• Por "modelos con los que puede trabajar," nos
referimos a los modelos comercialmente disponibles
que ha obtenido Yamaha, conectado en el AW2816,
y probado con éxito mediante distintas pruebas de
funcionamiento. Sin embargo, no puede contemplar
pequeñas diferencias que pueden producirse en la
interpretación debido a las tolerancias de
fabricación de cada fabricante.
• Tenga en cuenta que Yamaha Corporation no se
responsabilizará de daños directos ni indirectos que
puedan producirse como resultado del uso de
cualquiera de los dispositivos de almacenamiento
mencionados arriba.
No es posible grabar directamente ni reproducir
señales de audio digital a tiempo real en un
dispositivo de almacenamiento externo conectado al
conector SCSI.
8

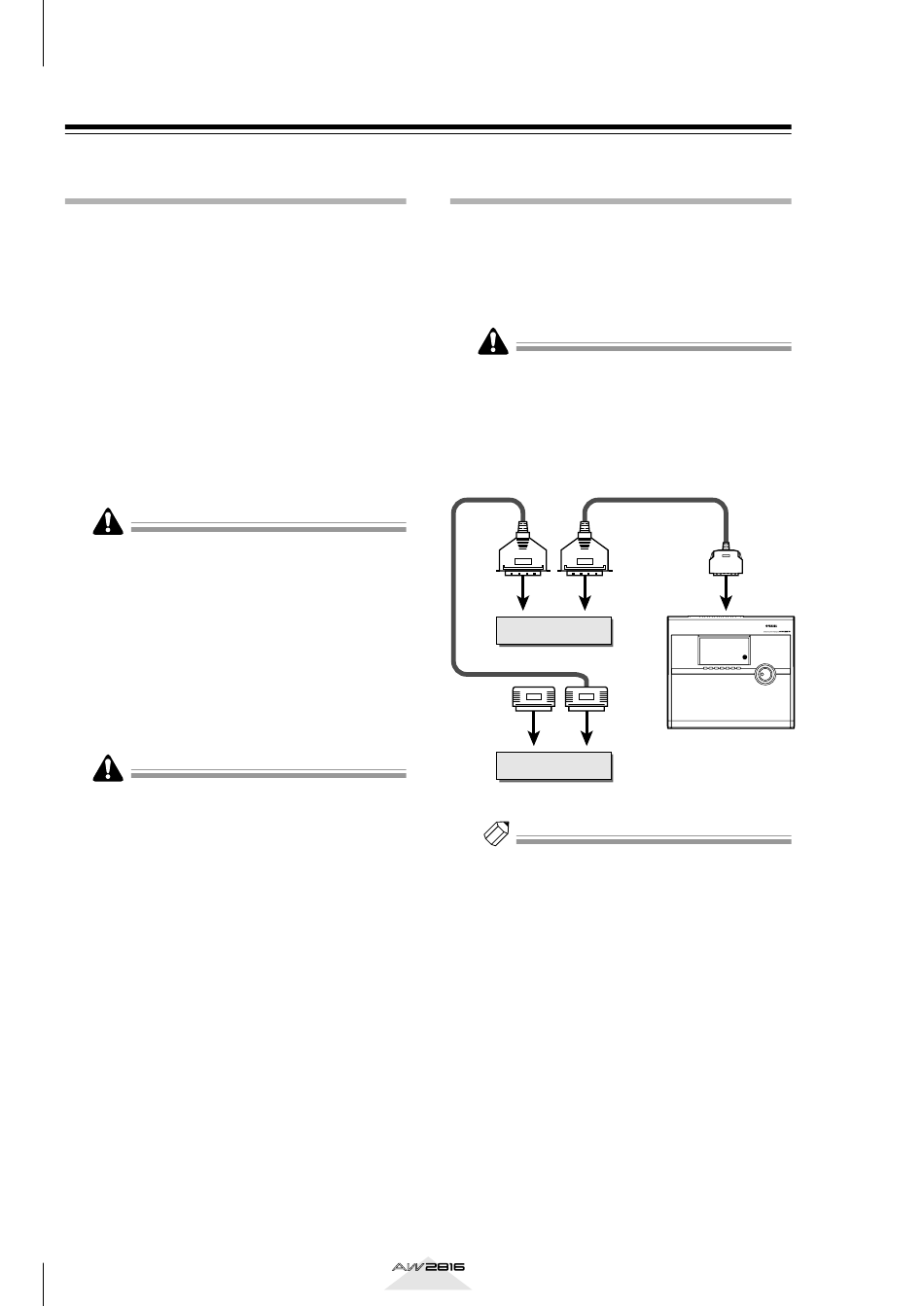

Procedimiento de conexión
1
Asegúrese de que la unidad y el/los
dispositivo/s SCSI externos están
desconectados AW2816, y utilice un cable
SCSI para conectar los conectores SCSI
para cada dispositivo.
Utilice sólo cables SCSI de calidad.
Cuando conecte un dispositivo SCSI externo,
utilice sólo cables SCSI de impedancia alta de
100 ohmios (±10 ohmios) de impedancia con
una longitud máxima de 1 metro.
conector
SCSI
SCSI externo dispositivo 1
Terminación
conector
SCSI
SCSI externo dispositivo 2
Nota
• Se pueden conectar un máximo de siete dispositivos
SCSI (SCSI ID= 0–5,7) se pueden conectar en
cadena.
• Al conectar múltiples unidades SCSI, debe
asegurarse que la ID SCSI de cada unidad no crea
conflictos con ninguna otra unidad. (Para
información acerca de cómo ajustar el SCSI ID,
consulte los manuales de sus dispositivos SCSI.)
• El SCSI ID del mismo AW2816 se ajusta en "6."
Sección de operación
conector conector
SCSI SCSI
AW2816
ID=6 (fijado)
conector
SCSI
