4.3- CONEXIÓN DE LOS TUBOS DE AGUA Y DE AGUA CONDENSADA
4.3.1- Conexión de tubos
Al instalar las tuberías de agua de la unidad
realice lo siguiente:

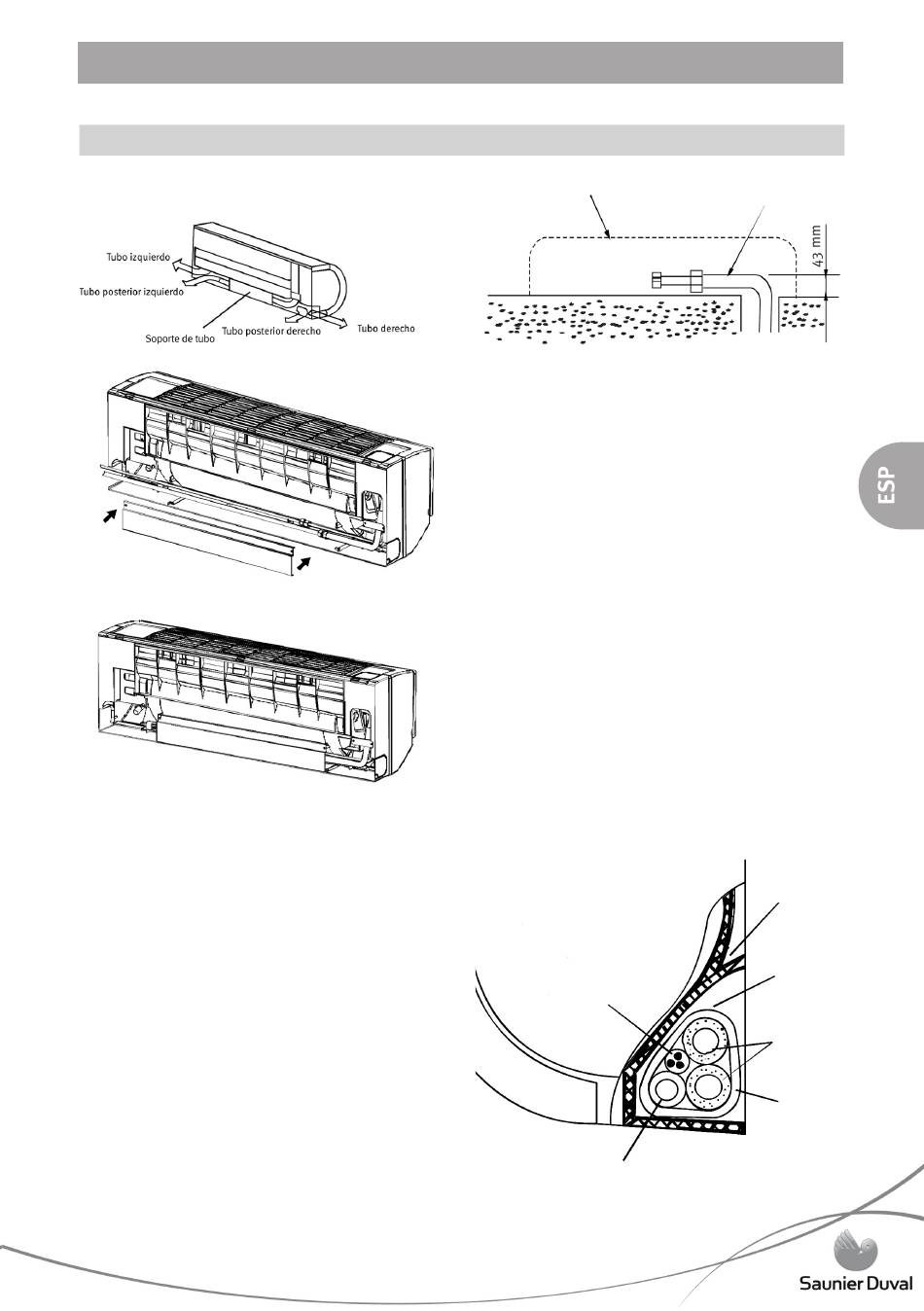

1 Coloque dos tornillos entre el soporte de
la tubería y la unidad. Después, coloque el
soporte de la tubería (Figura 4.3)
2 Conecte la tubería.
3 Instale el soporte de la tubería
(Figura 4.4)
Para las tuberías izquierda y posterior, realice
la instalación tal y como se muestra. Doble el
tubo de conexión que va a instalar a una altura
de 43 mm o inferior del suelo.
Croquis de la unidad
Croquis 4.
Instale el extremo del tubo de conexión.
PRECAUCIÓN:
Conecte la unidad y después doble e instale el
tubo con cuidado.
No deje que el tubo cuelgue desde la parte
posterior de la unidad interna.
Tenga cuidado para que la manguera de
desagüe no se afloje.
Aísle ambos tubos auxiliares.
Doble la manguera de desagüe bajo el tubo
auxiliar.
Croquis 4.3
No deje que el tubo cuelgue desde la parte
posterior de la unidad.

4.3.2- Sistema de tubos y bandas

Enrolle el cable de conexión, la manguera de
desagüe y el sistema de cables con una cinta
de forma segura y uniforme tal y como se
muestra abajo.
El agua condensada de la parte posterior de la
unidad se recoge en una caja de almacenamiento
Croquis 4.4
(PondBox) y se dirige hacia afuera de la sala.No
coloque nada más en la caja.
7
Tubo de conexión
Cable de conexión
Manguera de
desagüe
Croquis 4.5
Caja de
almace-
namiento
(PondBox)
Sala de
tuberías
Tubo de
conexión
Cinta de
embalaje
Croquis 4.6
