3.2.2 VISTA POSTERIOR
El panel posterior del equipo presenta el aspecto de la
figura:

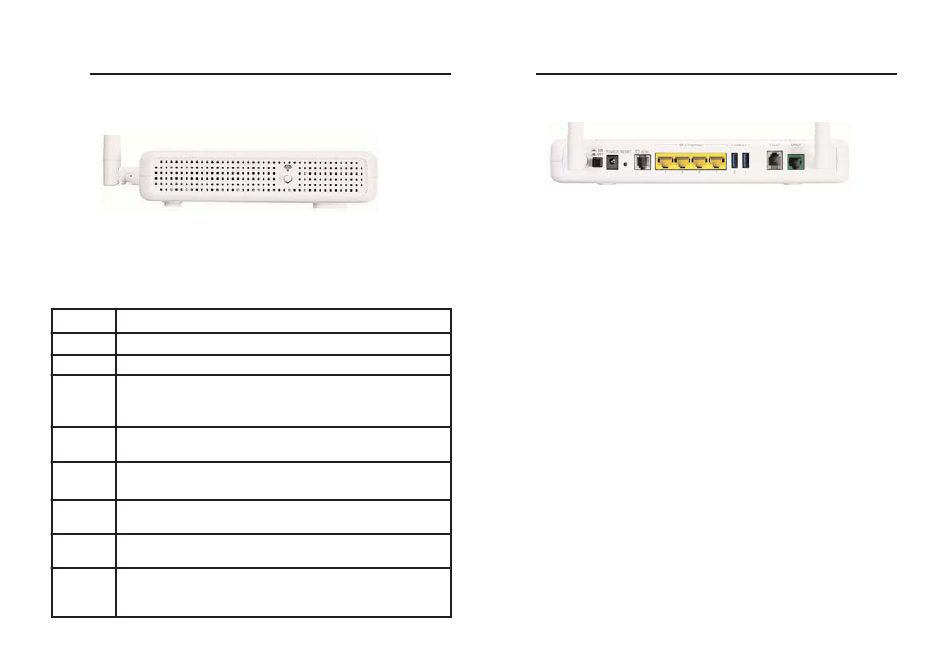

Figura 3.2 Vista posterior del ConectaBOX
La descripción de los conectores y el interruptor se refle-
ja en la tabla siguiente:
Conector Descripción
ON/OFF
Interruptor de encendido / apagado del ConectaBOX.
POWER
Conector del cable del alimentador de corriente.
RESET
Botón para restaurar la configuración por defecto del
ConectaBOX (ver ANEXO III).
Permite habilitar la red inalámbrica (ver apartado 3.3)
ADSL
Conector hembra pequeño (RJ11) para conexión a la línea
telefónica directamente o a través de la clavija extensora.
ETHERNET Switch de conectores hembra grandes (RJ45) para
1 a 4
conexión con la tarjeta Ethernet del ordenador.
USB 2.0
Conectores para dispositivos USB (impresoras o
dispositivos de almacenamiento)
TELEF 1
Conectores hembra pequeño (RJ11) para la conexión del
teléfono convencional.
LÍNEA
Conector hembra pequeño (RJ11) para la conexión de voz
de la línea telefónica (al microfiltro conectado a la clavija
extensora).
16
3.2.3 VISTA LATERAL
El panel lateral del equipo presenta el siguiente aspecto:
Figura 3.3 Vista lateral del ConectaBOX
El botón DECT lateral que muestra la figura realiza las
funciones de modo búsqueda (paging) y registro de los
distintos terminales DECT asociados a su ConectaBOX.
Su funcionamiento es el siguiente:
- Una pulsación corta (aproximadamente de un
segundo) activa el modo búsqueda (paging), de los
distintos teléfonos DECT a su ConectaBOX hacien-
do sonar todos los terminales DECT asociados.
- Una pulsación prolongada (de ocho o diez segun-
dos aproximadamente) activa la función de sus-
cripción/registro de la base DECT durante 30
segundos (mientras, el indicador luminoso DECT2
parpadea) para permitir la asociación de un termi-
nal DECT a la base del ConectaBOX.
3.3 CONEXIÓN DEL CONECTABOX
A continuación se describe el procedimiento de conexión
e instalación de su equipo. Para ello es importante que
siga los pasos en el orden reseñado en este apartado.
