T 15+3 Li, T 18+3 Li
CZ
5 Jednotlivé součásti
[1-1] Tlačítko pro uvolnění akumulátoru
[1-2] Zásobník bitů
[1-3] Spínač zap/vyp
[1-4] Přepínač chodu vpravo/vlevo
[1-5] Osvětlovací LED
[1-6] Přepínač rychlostí
[1-7] Symbol vrtání
[1-8] Symbol šroubování
[1-9] Přepínač mezi šroubováním a vrtáním
[1-10] Ukazatel kapacity
[1-11] Spona na opasek
[1-12] Kolečko pro nastavení krouticího
momentu
[1-13] Izolované plochy pro uchopení (oblast
vyznačená šedou barvou)
[2-1] Záslepka akumulátoru
[3-1] Kontrolka LED
[3-2] Naviják kabelu
[3B] Upevnění nabíječky na zeď
Uvedené obrázky se nacházejí na začátku návodu
k použití.
6 Uvedení do provozu
6.1 Navíjení kabelu nabíječky [3-2]
Před uvedením do provozu je nutné celý ka-
bel odvinout z prohlubně.
6.2 Výměna akumulátoru [2]

Akumulátor je při dodání ihned připravený
k použití a lze ho kdykoli nabíjet.

Při použití akumulátorů NiMH nebo NiCd lze
vzniklý otvor uzavřít záslepkou [2-1].

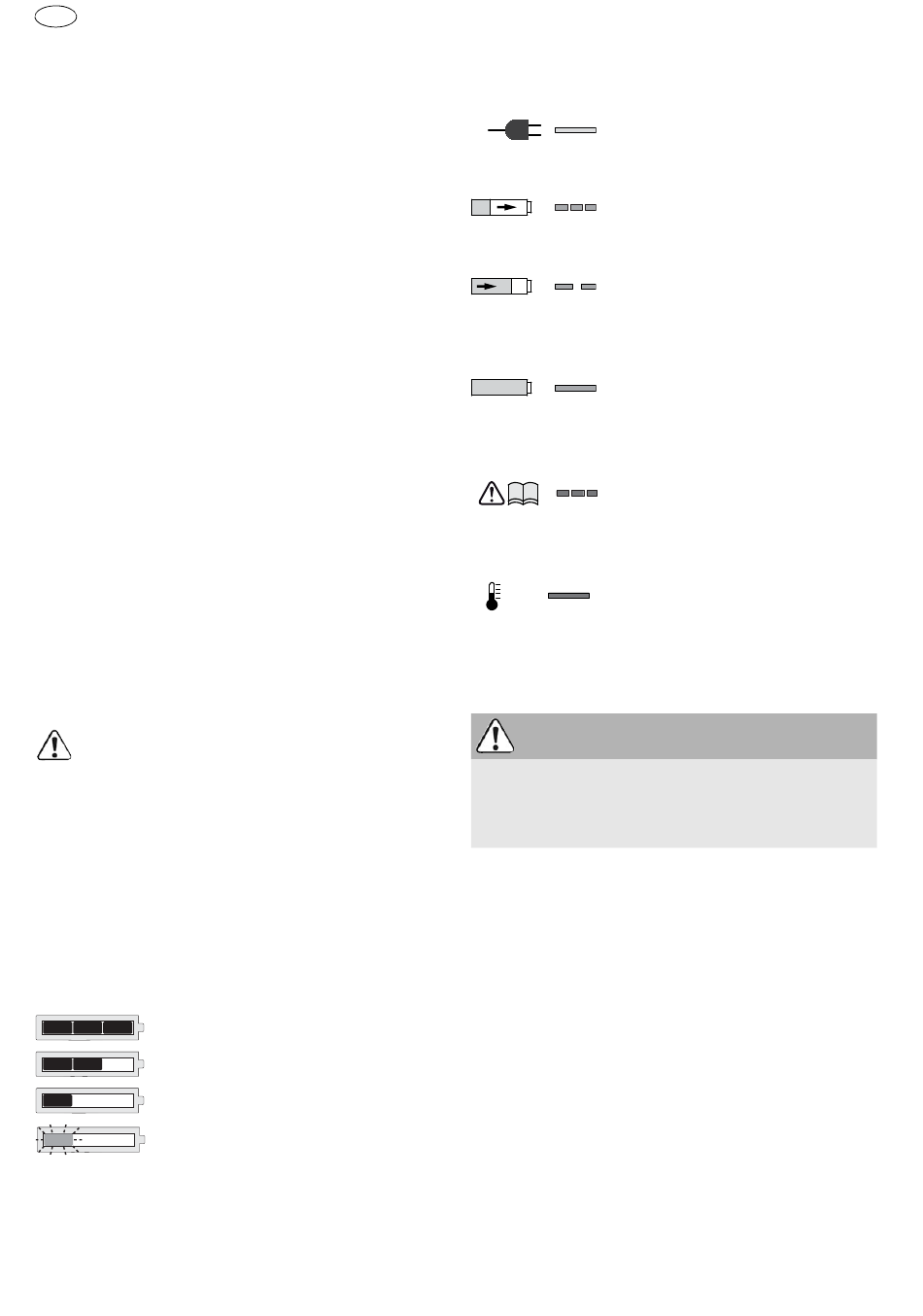

Ukazatel kapacity [1-10] indikuje automaticky při
stisknutí spínače zap/vyp [1-3] stav nabití akumu-
látoru:
(nikoli s akumulátory NiCd a NiMH)
70 - 100 %
40 - 70 %
15 - 40 %
< 15 %
Doporučení: Před dalším použí-
váním akumulátor nabijte.
76
6.3 Nabíjení akumulátoru [3A]
LED [3-1] nabíječky indikuje příslušný provozní
stav nabíječky.
LED žlutá - svítí trvale
Nabíječka je připravená
k provozu.
LED zelená - rychle bliká
Akumulátor se nabíjí maximálním
proudem.
LED zelená - pomalu bliká
Akumulátor se nabíjí omezeným
proudem, lithium-iontový akumu-
látor je nabitý na 90 %.
LED zelená - svítí trvale
Nabíjení skončilo, nebo se už
znovu nespustí, protože aktuální
stav nabití je vyšší než 90 %.
LED červená - bliká
Indikace obecné chyby, např.
nedokonalý kontakt, zkrat, vadný
akumulátor.
LED červená - svítí trvale
Teplota akumulátoru překročila
přípustné mezní hodnoty.
7 Nastavení
POZOR
Nebezpečí poranění

Nastavení provádějte pouze při vypnutém elek-
trickém nářadí!
7.1 Změna směru otáčení [1-4]
• Přepínač doleva = chod vpravo
• Přepínač doprava = chod vlevo
7.2 Změna rychlosti [1-6]
• Přepínač rychlostí dopředu (je vidět číslice 1) = 1.
rychlost
• Přepínač rychlostí dozadu (je vidět číslice 2) = 2.
rychlost
7.3 Šroubování
Značka na přepínači [1-9] ukazuje na symbol šrou-
bování [1-8].
Krouticí moment podle nastavení kolečka pro na-
stavení krouticího momentu [1-12].
Poloha 1 = nízký krouticí moment
Poloha 25 = vysoký krouticí moment
