Guía del usuario
Interface serie V.24/
RS232C opcional

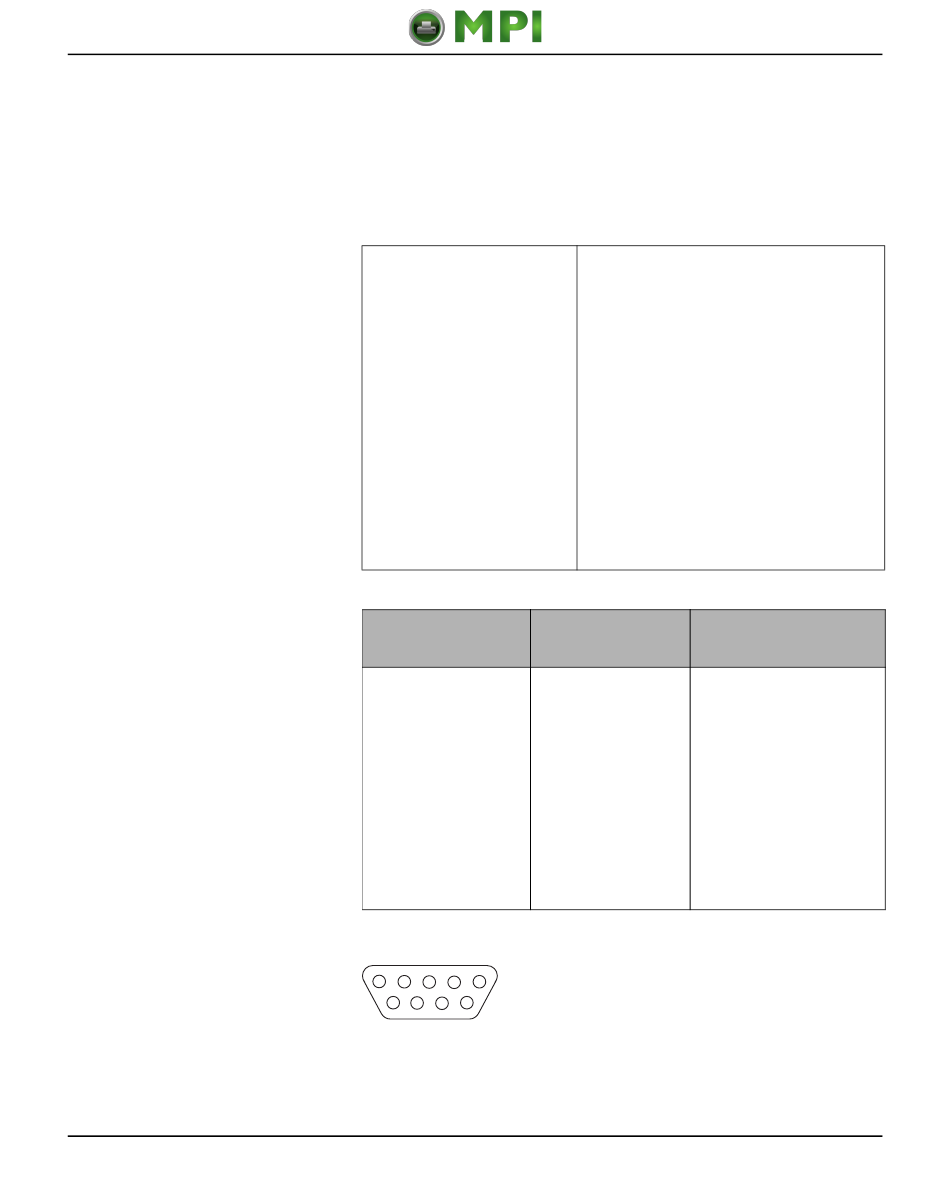

Disposición de patillas del
conector hembra
Mantenimiento Periféricos Informaticos C/Canteras, 15 28860 Paracauellos de Jarama (Madrid) Tel: 00 34 917481604 Web: https://mpi.com.es/
El interface serie opcional de su impresora soporta la especificación
RS232C. Las señales se transmiten y se reciben a través de un
conector hembra de 9 patillas.
Basicamente ya bastan 3 líneas para el intercambio de informacio-
nes entre el ordenador y la impresora (una línea de recepción, una
línea de transmisión y una línea para la puesta a tierra común).
Tipo
Sincronización
Velocidad de transmisión
Estados de señales
Cable de conexión
Conexiones de interface
Protocolo de transmisión
Capacidad del búfer de
datos
Patilla
3
4
2
6
7
8
5
Blindaje
5
1
Distancia de transmisión máxima: 15 m
9
6
Interface RS232C
Asincrona
De 600 baudios a 19.200 baudios
OFF (log.1) –3 V a –15 V
ON (log. 0) +3 V a +15 V
Hasta 15 m de longitud
Conector hembra ITT-Cannon, serie
DB-9 S
XON/XOFF, ENQ/STX, READY/BUSY,
Robust XON/XOFF, ETX/ACK
1024 Kb máx.
Dirección
Señal
Impresora–PC
→
TxD
→
DTR
←
RxD
←
DSR
→
RTS
←
CTS
⎯
Signal Ground SG
⎯
Frame Ground FG
Interfaces
171
