Interfaces
Interface paralelo

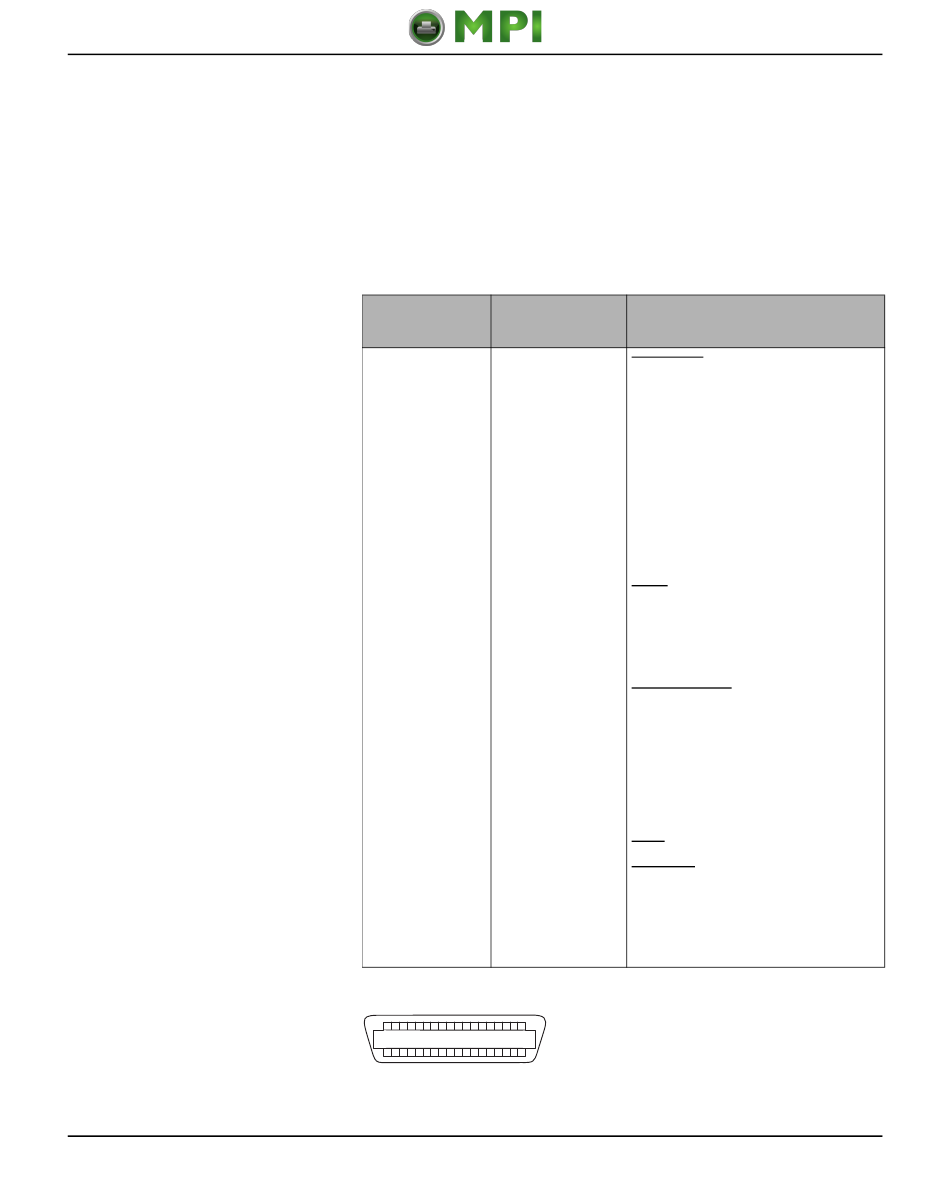

Disposición de patillas del
conector hembra
168
Mantenimiento Periféricos Informaticos C/Canteras, 15 28860 Paracauellos de Jarama (Madrid) Tel: 00 34 917481604 Web: https://mpi.com.es/
El interface paralelo bidireccional proporciona el denominado modo
"Nibble" de la norma de interface IEEE1284. Este modo permite la
instalación según los requerimientos de Windows "Plug & Play".
El interface paralelo normalizado puede transmitir datos a una velo-
cidad máxima de 30.000 bytes por segundo. Cuando se llena el bú-
fer de recepción, ya no se aceptan más datos hasta que se han
entregado los datos de la memoria. Con esto se asegura la entrega
de datos por bloques de 1 kilobyte.
Dirección
Patilla
Impresora–PC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19–30
31
32
33
34–35
36
18
1
36
19
Señal
←
STROBE (active low)
←
DATA 1
←
DATA 2
←
DATA 3
←
DATA 4
←
DATA 5
←
DATA 6
←
DATA 7
←
DATA 8
→
ACK (active low)
↔
BUSY
↔
PAPER EMPTY (PE)
↔
SELECT
↔
AUTO FEED (active low)
No utilizado
–
SIGNAL GROUND
–
CHASSIS GROUND
–
5 V (Imax = 500 mA)
–
SIGNAL GROUND
←
INIT (active low)
↔
ERROR (active low)
–
SIGNAL GROUND
No utilizado
←
SELECT IN
Distancia de transmisión máxima: 2,0 m
