De rollers verwisselen
Omdat de afmetingen van de groeven afhangen van de
geometrie van de rollen, zijn specifieke rollensets nodig
(zie tabel 1) om leidingen van een specifieke diameter,
tussen 1" en 12", te groeven.
Controleer of de netstekker van de groefmachine
uit het stopcontact is gehaald, en volg de volgende
instructies om de rollen te verwisselen:

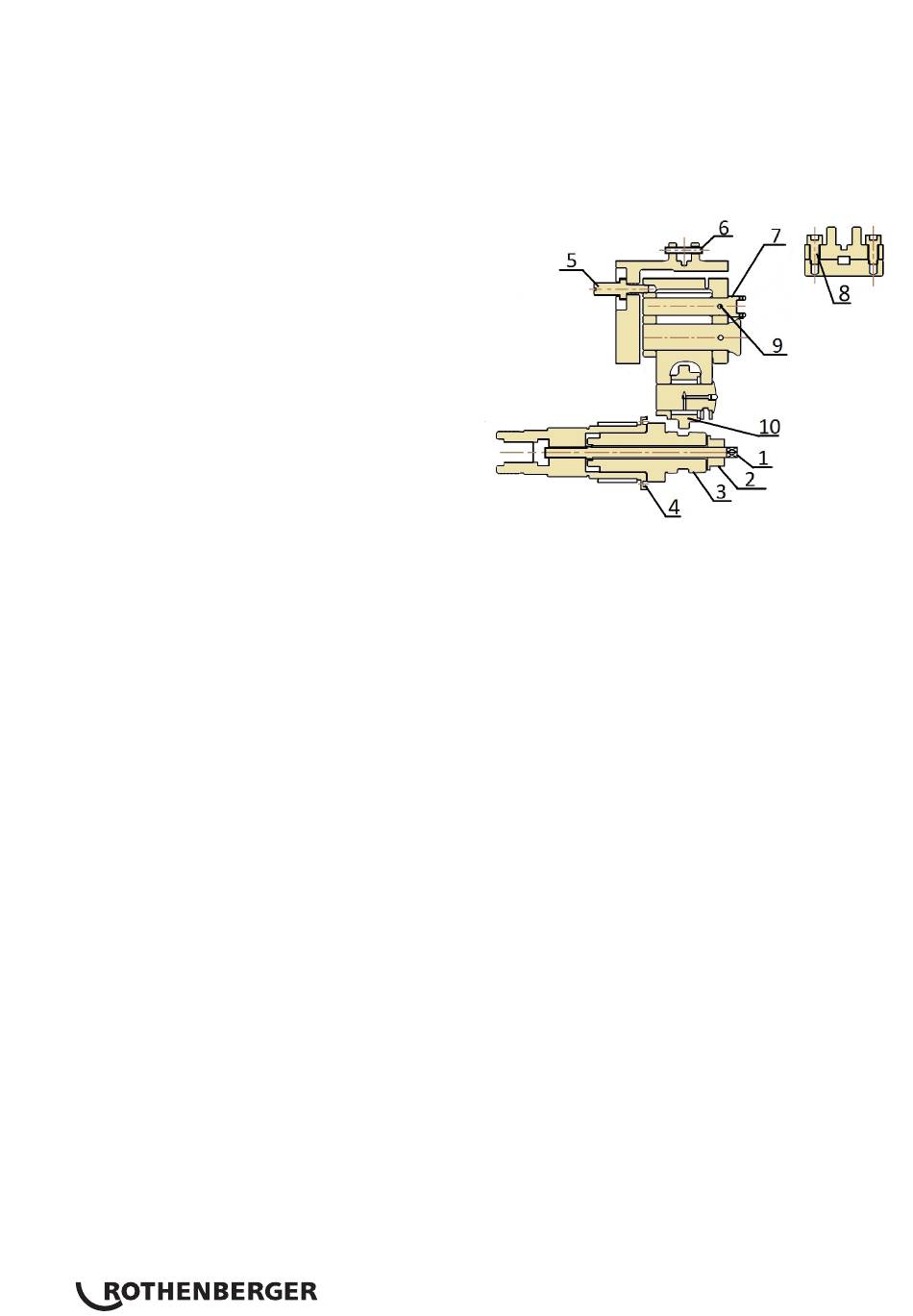

De drie bovenste rollen bevinden zich in de kop van
de machine. Om de gepaste roller te selecteren,
verwijdert u de hoofdas (7) en roteert u de knop
totdat de gewenste roller uitgelijnd is op de groef van
de aandrijfas. Steek de as (7) er zonder forceren in en
controleer of hij correct zit.
De onderste aandrijfas moet op een andere manier
worden verwisseld als het gaat over rollen met een
diameter tussen 1" en 1
een andere diameter (2" tot 6" en 8" tot 12").
1/2
1. Rol van 1" tot 1
(4) vastgezet. Om de rol te monteren, steekt u
hem soepel in de behuizing en controleert u of de
groef is uitgelijnd op de bovenste rol. Plaats de 6
schroeven (4) en draai ze vast.
BELANGRIJK: controleer na het vastdraaien of de
groef nog steeds op de bovenste rol is uitgelijnd.
2. Rollen van 2" tot 6" en 8" tot 12". Deze
worden over de middelste schroef op dezelfde as
gemonteerd en worden vastgezet met de bout (1)
en moer (2).
Verwijder de moer (2) en draai de as (1) linksom
met behulp van een gepast werktuig. Roteer de
as met behulp van een vierkant aandrijfstuk van
10 x 10 totdat de as (1) en de roller (3) volledig
verwijderd zijn.
Steek de nieuwe rol (3) zo ver mogelijk in zijn
behuizing en steekt de as (1) erin. Draai hem
rechtsom totdat hij vastzit. Plaats de moer (2) erop
totdat hij de rol raakt en draai hem vast. Controleer
of de groef is uitgelijnd op de bovenste rol.
Uitlijning en controle van positie "A" (zie tabel).
Om de bovenste rol uit te lijnen op de groef van de
onderste as of aandrijfas, doet u het volgende:
1) Werk zonder leiding op de groefmachine.
2) Selecteer een rol en een aandrijfas van dezelfde
diameter.
3) Laat de bovenste rol zakken totdat hij bijna de
aandrijfas raakt op het punt waar de diameter het
grootste is.
4) Draai de twee schroeven (8) van de kop los. U hoeft
ze niet te verwijderen.
5) Draai de schroef (5) in beide richtingen om de kop
88
BEDIENING
1/2
" in plaats van rollen met
". Deze wordt met 6 schroeven
naar voren of naar achteren te bewegen, afhankelijk
van de richting van de rotatie. Doe dit tot hij perfect
uitgelijnd staat.
6) Draai de schroeven (8) terug vast.
NEDERLANDS
