Capítulo 12: Ethernet
La comunicación con el inversor se realiza a través de la Ethernet en el módulo de control. Esto permite acceder a:
•
Las herramientas de programación para PC PDQ y PDD
•
El servidor Modbus TCP (consulte el Apéndice A - Modbus TCP)
•
El servidor HTTP (consulte la siguiente sección)
•
Acceso de la aplicación a la Ethernet, incluida la comunicación puerto a puerto
•
Protocolo de tiempo de precisión IEEE 1588v2
Ethernet funciona a 10/100 MHz, dúplex/semidúplex. Se admite la versión 4 del protocolo de Internet (IPv4).
El AC30P o el AC30D tienen un conmutador Ethernet integrado con dos puertos Ethernet externos que facilitan la conexión en cadena de los
inversores.
Conexión al inversor

Cable recomendado

Se recomienda el cable Ethernet CAT5e o CAT6 blindado.

AC30V

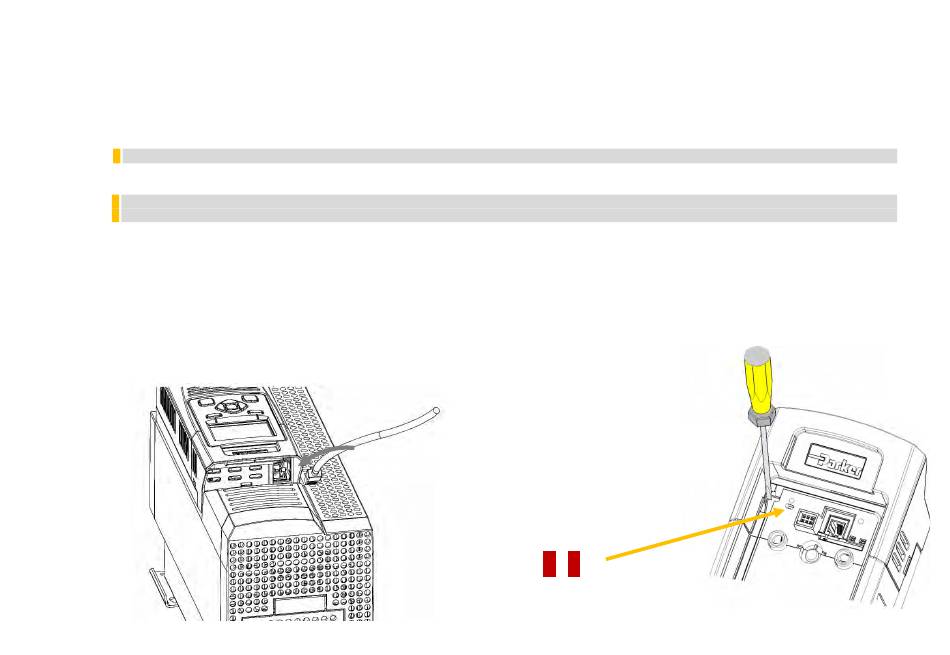

Introduzca el cable Ethernet tal y como se muestra a continuación en un AC30V. Se recomienda establecer la conexión a través de un
conmutador Ethernet.
AC30 series Variable Speed Inverters
Para extraer el cable, primero debe extraerse el GKP
y, a continuación, insertar un destornillador para
liberar la abrazadera de la Ethernet.
Indicadores LED de la Ethernet
Actividad Conexión
