10.2.2 Ηλεκτρική σύνδεση
Τηρήστε τις πληροφορίες που περιέχονται
στην ενότητα 10.1 Γενικές
Σημείωση
προειδοποιήσεις και σημειώσεις σχετικά με
την ηλεκτρική σύνδεση.
1. Ξεβιδώστε τις βίδες του καλύμματος και
αφαιρέστε το κάλυμμα.
2. Πραγματοποιήστε τις ηλεκτρικές συνδέσεις
σύμφωνα με το διάγραμμα κυκλώματος, δείτε το
Σχ. 8.
– Συνδέστε του ακροδέκτες 18, 19 και 20
σύμφωνα με τις απαιτήσεις, τάση < 50 V.
3. Καθορίστε την κατεύθυνση περιστροφής και, εάν
χρειάζεται, διορθώστε την.
10.2.3 Καθορισμός της κατεύθυνσης
περιστροφής
Η εσωτερική καλωδίωση δείχνει ότι η κατεύθυνση
περιστροφής (κοιτάζοντας διαμέσου της μονάδας
προς τον άξονα εξόδου) και οι οριακοί διακόπτες
έχουν εκχωρηθεί ως εξής:
• Εάν υφίσταται τάση παροχής στον ακροδέκτη 2,
ο άξονας εξόδου περιστρέφεται αριστερόστροφα
(προς την κατεύθυνση "open/max."
(ανοικτό/μέγ.)).
– Αυτή η κατεύθυνση περιστροφής περιορίζεται
από τον άνω διακόπτη (max. (μέγ.)).
Εάν ο διακόπτης ενεργοποιηθεί, η τάση
παροχής υφίσταται στον ακροδέκτη 4.
• Εάν η τάση παροχής υφίσταται στον
ακροδέκτη 3, ο άξονας εξόδου περιστρέφεται
δεξιόστροφα (προς την κατεύθυνση "close/min."
(κλειστό/ελάχ.)).
– Αυτή η κατεύθυνση περιστροφής περιορίζεται
από τον κάτω διακόπτη (min. (ελάχ.)).
Εάν ο διακόπτης ενεργοποιηθεί, η τάση
παροχής υφίσταται στον ακροδέκτη 5.
• Εάν η μονάδα περιστραφεί προς την αντίθετη
κατεύθυνση από αυτή που απαιτεί ο έλεγχος,
ανταλλάξτε τις συνδέσεις των ακροδεκτών 2
και 3.
Προειδοποίηση
Η εσωτερική καλωδίωση της μονάδας δεν
πρέπει ποτέ να τροποποιηθεί.
• Κλείστε και πάλι το κάλυμμα και σφίξτε τις βίδες
καλύμματος.
98

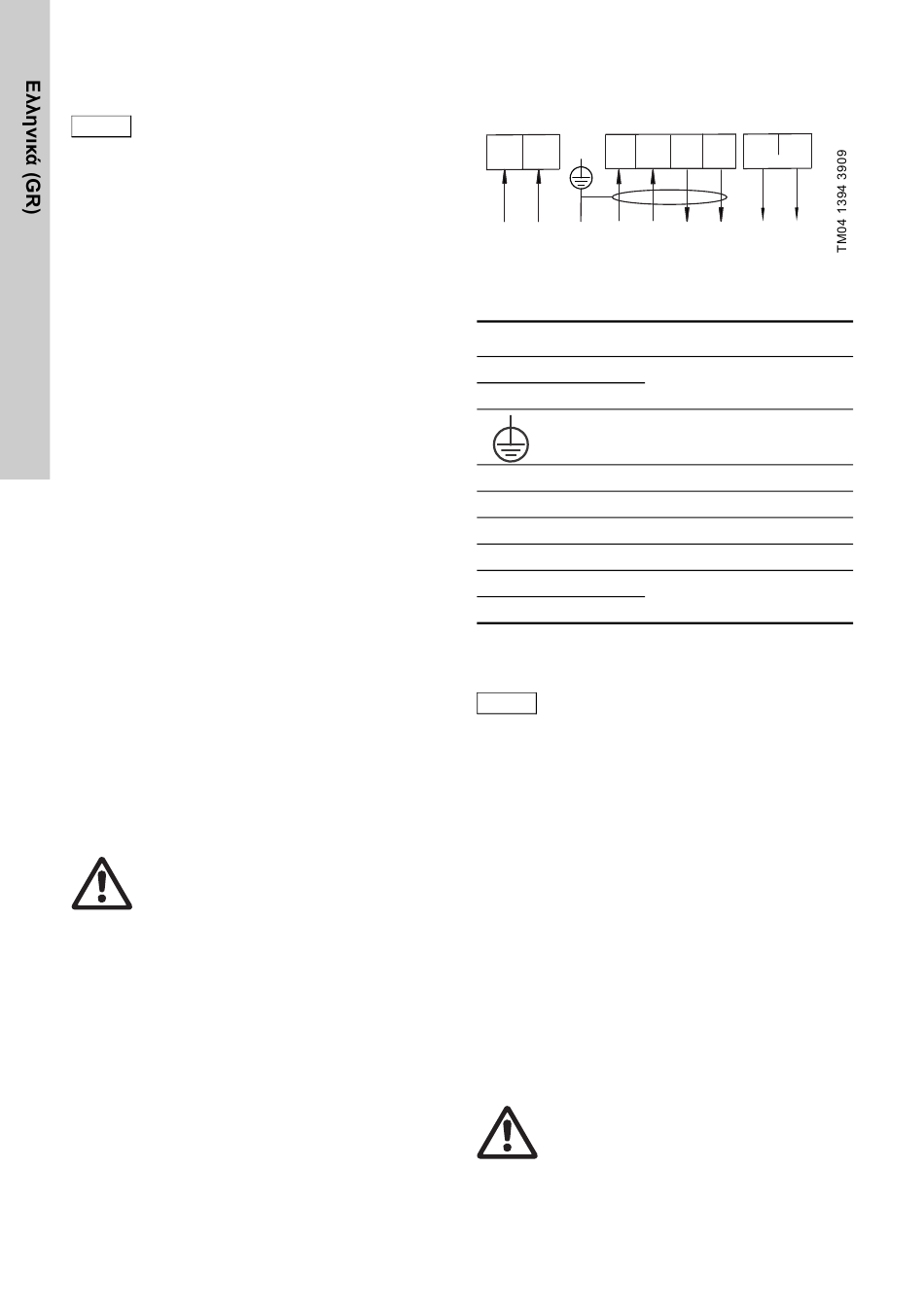

10.3 Σερβοκινητήρας με αναλογικό έλεγχο
10.3.1 ∆ιάγραμμα κυκλώματος
51 52
L N
-
+
L1 N PE
4(0) - 20 mA
Σχ. 9 ∆ιάγραμμα κυκλώματος για
σερβοκινητήρα με αναλογικό έλεγχο
Στοιχείο Περιγραφή
L Φάση
Είσοδος τάσης παροχής
N Ουδέτερο
PE (γείωση)
51 Είσοδος σήματος (-)
52 Είσοδος σήματος (+)
54 Έξοδος σήματος (-)
55 Έξοδος σήματος (+)
56
Μήνυμα συλλογικού
σφάλματος
57
10.3.2 Ηλεκτρική σύνδεση
Τηρήστε τις πληροφορίες που περιέχονται
στην ενότητα 10.1 Γενικές
Σημείωση
προειδοποιήσεις και σημειώσεις σχετικά με
την ηλεκτρική σύνδεση.
1. Ξεβιδώστε τις βίδες του καλύμματος και
αφαιρέστε το κάλυμμα.
2. Πραγματοποιήστε τις ηλεκτρικές συνδέσεις
σύμφωνα με το διάγραμμα κυκλώματος, δείτε το
Σχ. 9.
– Συνδέστε τους ακροδέκτες 51 και 52 και, εάν
χρειάζεται, τους ακροδέκτες 54 και 55,
σύμφωνα με το διάγραμμα κυκλώματος.
– Συνδέστε τους ακροδέκτες 56 και 57 σύμφωνα
με τις απαιτήσεις, τάση 125 V μέγ.
– Χρησιμοποιήστε ξεχωριστές, θωρακισμένες
γραμμές με ελάχιστη διατομή 0,5 mm
μέγιστο μήκος 1000 m για χαμηλές τάσεις
(γραμμές σήματος σημείου
ρύθμισης/πραγματικής τιμής).
– Το πλέγμα προστασίας πρέπει να συνδέεται
στη μία πλευρά με τη γείωση του περιβλήματος
(ακροδέκτης γείωσης).
Προειδοποίηση
Η εσωτερική καλωδίωση της μονάδας δεν
πρέπει ποτέ να τροποποιηθεί.
• Κλείστε και πάλι το κάλυμμα και σφίξτε τις βίδες
καλύμματος.
54 55 56 57
-
+
max. 125 V
fault message
2
και
